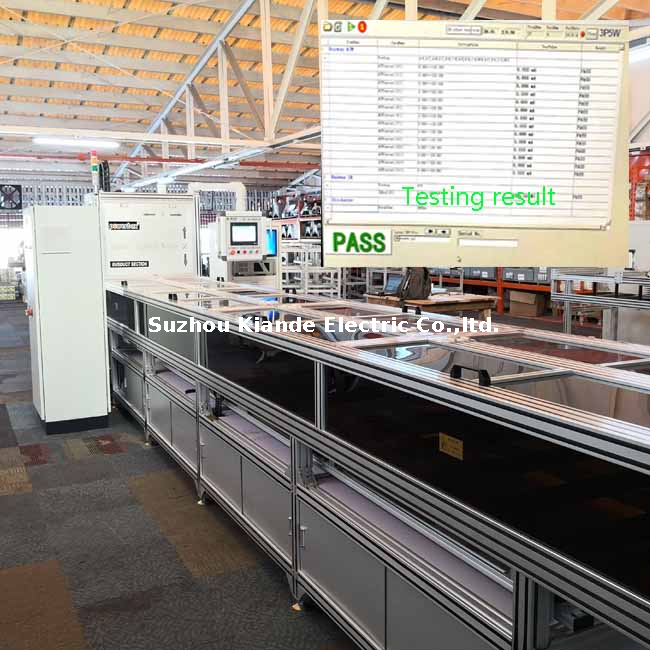

Гибкая автоматическая машина для проверки шин для испытаний на выдержку высокого напряжения состоит из трех частей: станции позиционирования подачи, станции проверки и станции разгрузки.

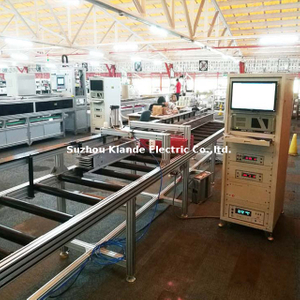

Полностью автоматическая линия для проверки изоляции и высокого напряжения шинопровода.
Выполняет онлайновые испытания на выдерживаемое напряжение и сопротивление изоляции на медных или алюминиевых шинопроводах длиной 1,5–6 м после окончательной сборки, автоматически определяет соответствие/несоответствие и печатает полностью отслеживаемый отчет.
-
Испытание основных тестовых модулей
на выдержку (ВН)
-
Номинальная мощность: 1000 ВА (переменный ток 5 кВ/200 мА)
-
Диапазон настройки и измерения выходного напряжения: 0,2–5,00 кВ переменного тока, шаг 10 В.
-
Разрешение и точность: 10 В, ±(2,5 % настройки + 10 В)
-
Частота: 50 Гц или 60 Гц по выбору.
-
Форма сигнала: синусоидальная, THD ≤ 5 % выше 200 В на чисто резистивной нагрузке.
-
Пределы сигнализации по току пробоя: 0,10–99,99 мА (шаг 0,01 мА), 100,0–200,0 мА (шаг 0,1 мА)
-
Диапазон измерения тока пробоя: 0,001–3,499 мА/3,50–99,99 мА/100,0–199,9 мА
-
Точность: ±(2,5 % от показания + 5 цифр)
Проверка сопротивления изоляции
-
Диапазон настройки и измерения выходного напряжения: 100–1000 В постоянного тока, шаг 5 В.
-
Разрешение и точность: 1 В, ±(3 % настройки + 5 В)
-
Время испытания: 1,0–999,9 с (LL = непрерывно), шаг 0,1 с, ±(0,1 % от настройки + 2 цифры)
-
Нижний предел ИК: 1 – 2000 МОм
-
Верхний предел ИК: 0–2000 МОм (0 = ВЫКЛ.)
-
Диапазон измерения ИК: 1–2000 МОм, автоматический диапазон
-
Технические характеристики
-
Гибкое крепление: зажимы с сервоприводом, ширина 30–200 мм, автоматическое позиционирование и выбор инструмента.
-
Рецепт в одно касание: предварительное сохранение рецептов испытаний для разных классов напряжения и длин; все параметры переключаются автоматически
-
Интерфейс ERP: отслеживание качества на уровне серийного номера
-
Типичные применения
-
100 % окончательное тестирование шинопроводов ВН/СН/НН перед отправкой
-
Пакетные испытания шин 40,5 кВ для возобновляемых источников энергии (фотоэлектрические и ветровые)
-
Выборочные испытания на устойчивость медных шин ИБП и рельсовых шин в центрах обработки данных
-
OEM-заводы требуют «нулевого выхода» и полной прослеживаемости данных
