Как компенсируется пружинение алюминиевой шины при изгибе?

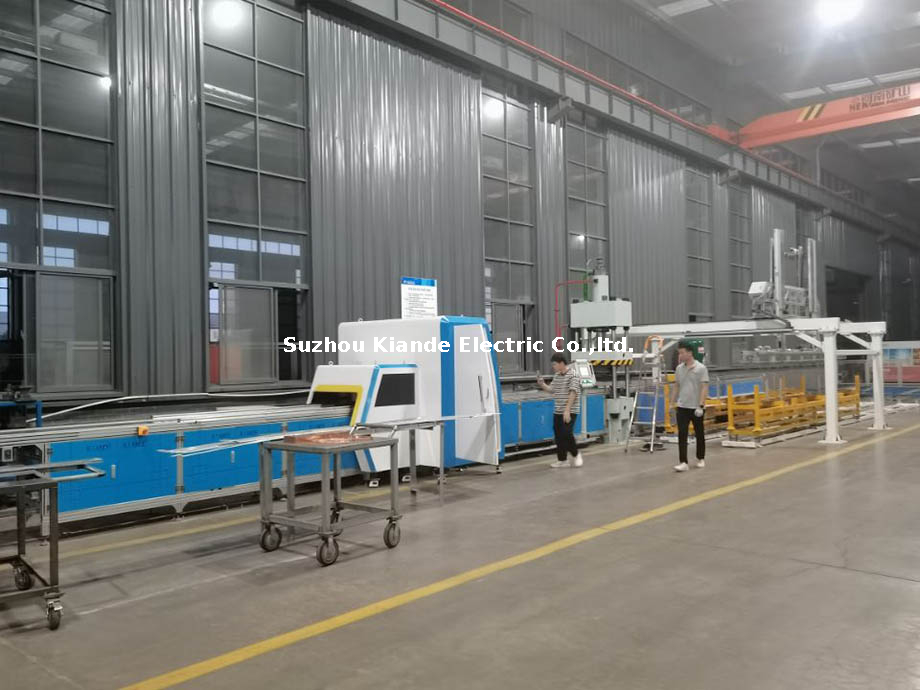

Переход на алюминий в системах распределения электроэнергии создает определенные производственные трудности в цехах. Высокая эластичность заставляет алюминий агрессивно пружинить после изгиба. Если вам не удастся точно компенсировать это движение, вы получите компоненты, выходящие за пределы допуска. Это приводит к высокому проценту брака, задержкам сборки и нарушению электрических зазоров внутри шкафов распределительного устройства. Ручные методы проб и ошибок не масштабируются. Они уничтожают прибыль в условиях крупносерийного производства, где точность определяет успех проекта. Достижение повторяемости изгибов требует глубокого понимания металлургического поведения металла. Вы должны использовать современные технологии, оснащенные усовершенствованными механизмами компенсации, основанными на ударах и алгоритмах. В этом руководстве описывается, как шинопроводная машина обрабатывает эти сложные переменные для последовательного получения точных геометрических профилей.

• Разница в материалах: алюминий имеет более низкое соотношение пластичности и прочности, чем медь, поэтому требует более агрессивного перегиба. Вы часто наклоняетесь на 95°, чтобы достичь угла покоя 90°.

• Алгоритмическая компенсация: современные системы ЧПУ используют встроенные базы данных материалов и расчеты методом конечных элементов для автоматической регулировки глубины хода для пружинения.

• Геометрия инструмента: правильный выбор матрицы и расчет угла R предотвращают растрескивание внешнего радиуса. Для алюминия требуется множитель К-фактора примерно в 1,2 раза по сравнению с базовыми формулами.

• Интеграция процесса: точность гибки во многом зависит от точности исходного процесса. Объединение операций с использованием высококачественного станка для резки алюминиевых шин обеспечивает постоянную длину и предсказуемое распределение напряжения.

Механика пружинения алюминия при обработке проводников

Определение поведения упругого возврата

Упругое восстановление происходит в тот момент, когда вы снимаете с металла изгибающую силу. Во время хода вниз внутренний радиус сжимается, а внешний растягивается под сильным натяжением. Остаточные напряжения заставляют материал пытаться вернуться в исходное плоское состояние. Эта физическая реакция происходит, как только гибочная матрица втягивается. Степень этого восстановления зависит от конкретного сплава, его состояния и направления зерен при экструзии. Когда гидравлический цилиндр сбрасывает давление, неподатливая сердцевина металла заставляет растянутые внешние волокна сжиматься. Эта механическая реакция изменяет конечный угол покоя шины.

Понимание точной последовательности событий во время стандартного цикла гибки помогает операторам прогнозировать поведение материала. Процесс следует строго механической последовательности:

1. Пуансон контактирует с материалом и прикладывает направленную вниз силу к V-образной матрице.

2. Металл поддается пластично в соответствии с определенным углом установки инструмента.

3. Внутренние напряжения быстро нарастают вдоль нейтральной оси шины.

4. Пуансон втягивается, полностью снимая приложенное механическое давление.

5. Материал подвергается упругому восстановлению, возвращаясь к своей первоначальной плоской форме.

6. Деталь принимает окончательный угол покоя, определяемый ее модулем упругости.

Динамика алюминия и меди

Механические свойства этих двух распространенных проводников сильно различаются. Особый модуль упругости алюминия требует гораздо большего угла упругого возврата. Его предел текучести определяет, как он деформируется под давлением. Медь обеспечивает более высокую пластичность и более предсказуемо ведет себя при использовании стандартных инструментов. Чтобы добиться точного изгиба на 90°, медь обычно требует угла компенсации от 1° до 2°. Вы сгибаете его на 92°. Алюминий обычно требует угла компенсации от 3° до 5°. Вы должны согнуть его на 95° или больше, чтобы достичь того же положения покоя на 90°. Производители должны корректировать весь свой подход, настройку инструментов и параметры программного обеспечения при смене материалов.

Отношение пластичности к прочности

Алюминий имеет более низкое соотношение пластичности и прочности по сравнению с традиционными медными профилями. Эта характеристика напрямую влияет на минимальный радиус изгиба, необходимый при изготовлении. Это значительно увеличивает риск разрушения наружного радиуса. Если перегиб не контролировать, металл расколется вдоль линии натяжения. Производители уравновешивают агрессивный перегиб, необходимый для компенсации пределов растяжения материала. Превышение предела текучести металла ухудшает структурную целостность. Это также снижает электропроводность конечной установки, создавая точки перегрева в распределительном устройстве. Вы должны выбрать инструмент, который соответствует физическим ограничениям конкретного сплава алюминия, который вы обрабатываете.

Основные методы компенсации в современном оборудовании

Перегиб на основе хода (механическая компенсация)

Механическая компенсация предполагает проникновение пуансона глубже в V-образную матрицу. Этот физический процесс выталкивает материал за пределы заданного угла. Он учитывает расчетное упругое восстановление конкретной партии металла. Чисто механический перегиб без обратной связи имеет серьезные ограничения в производственном процессе. Ему не хватает обратной связи с датчиком в реальном времени во время цикла прессования. Это становится проблематичным при работе с высокопрочными формами, температура которых незначительно варьируется от партии к партии. Изменения в состоянии материала приводят к противоречивым результатам без динамической регулировки. Операторы, использующие системы с разомкнутым контуром, в значительной степени полагаются на ручные тестовые изгибы, чтобы установить правильную глубину хода перед запуском производства.

Программное обеспечение ЧПУ и алгоритмическая компенсация

Контроллеры ЧПУ используют заранее запрограммированные профили материалов, чтобы исключить догадки оператора. Они полагаются на алгоритмы анализа методом конечных элементов, встроенные в операционную систему. Эти системы рассчитывают точный угол перегиба, необходимый для конкретных марок алюминия. В системах с замкнутым контуром используются угловые энкодеры или лазерные датчики, установленные рядом с матрицей. Они измеряют изгиб в режиме реального времени, когда гидроцилиндр опускается. Это позволяет машине динамически регулировать ход перед сбросом давления. Это обеспечивает абсолютную точность при работе с различными партиями материалов. Программное обеспечение постоянно обновляет параметры компенсации на основе сигналов оптических датчиков.

Корректировка оснастки и конструкции штампа

Специализированные V-образные матрицы и радиусы пуансонов разработаны специально для обработки алюминиевых проводников . Они учитывают большие требуемые радиусы изгиба, присущие металлу. Угол R сильно влияет на жесткость пружинения и безопасность конструкции. Радиус пуансона должен точно соответствовать толщине материала. Это предотвращает растрескивание во время фазы агрессивного перегиба. Стандартные медные штампы часто имеют радиусы, слишком малые для алюминия. Использование неправильной геометрии инструмента приводит к немедленному выходу из строя материала и браку деталей.

Оценка оборудования на точность гибки

Замкнутые и разомкнутые гибочные системы

Сравните первоначальные инвестиции в машины с замкнутым контуром, оснащенные датчиками, с долгосрочными эксплуатационными доходами. Системы с замкнутым контуром значительно сокращают количество отходов за счет проверки углов во время хода. Они исключают ручные циклы тестовой гибки, которые приводят к потере сырья и времени оператора. Ищите станок для обработки алюминиевых шин , который гарантирует угловые допуски в пределах ±0,3°. Эта точность должна сохраняться независимо от незначительных отклонений в партии материала. Системы с разомкнутым контуром требуют постоянного вмешательства оператора. Им сложно поддерживать жесткие допуски при крупносерийном производстве, где консистенция материала колеблется в течение дня.

База данных материалов и ввод пользовательских параметров

Перед покупкой внимательно оцените интерфейс программного обеспечения машины. Надежная система позволяет операторам легко вводить определенные марки алюминия. Вы можете выбрать сплавы 6101-T6 или 1350 непосредственно из меню сенсорного экрана. Вы указываете закалку, ширину и точную толщину. Затем программное обеспечение автоматически генерирует точные параметры компенсации на основе исторических данных. Это уменьшает количество ошибок оператора и ускоряет время переналадки между различными производственными циклами. Усовершенствованные контроллеры также позволяют пользователям сохранять собственные профили для собственных выдавливаний. Эта функция оказывается неоценимой при обработке шин нестандартной формы, требующих уникальных расчетов перегиба.

Интеграция рабочего процесса с добывающим оборудованием

Точность гибки во многом зависит от качества первоначального реза. Расположение отверстий также влияет на структурную целостность и распределение напряжений во время изгиба. Подчеркните важность сочетания гибочного узла с точными предшествующими инструментами. Комплексная установка с использованием надежного режущего блока и станка для пробивки алюминиевых шин гарантирует отсутствие заусенцев на кромках. Точные исходные точки необходимы для предсказуемых расчетов пружинения. Они обеспечивают правильную посадку в гибочной матрице. Несовпадающие разрезы приводят к смещению шины во время цикла прессования, разрушая угол и вынуждая вас выбросить деталь.

Реалии реализации: переменные, влияющие на предсказуемость

Марка материала, состояние и несоответствие партий

Вариации в процессе экструзии изменяют предел текучести от одной партии к другой. Различия в термической обработке меняют поведение металла при механическом воздействии. Эти факторы изменяют угол упругого возврата даже в пределах одной и той же номинальной марки материала. Вы должны учитывать эти несоответствия, чтобы поддерживать жесткие допуски. Партия 6101-T6 от одного поставщика может иметь упругий возврат 4°, а у другой - 4,5°. Производители должны отслеживать происхождение материала и соответствующим образом корректировать параметры машины, чтобы предотвратить внезапные скачки количества бракованных компонентов. Документирование поведения партии помогает операторам предвидеть необходимые корректировки программного обеспечения перед первой гибкой.

Толщина, ширина и К-фактор

Математические корректировки строго необходимы для изготовления алюминия. Коэффициент К представляет собой положение нейтральной оси во время изгиба. Он смещается в зависимости от толщины материала и выбранного радиуса изгиба. Производители часто требуют множитель 1,2x для алюминия по сравнению со стандартными формулами меди. Это обеспечивает точную разработку развертки еще до начала физической работы. Более широкие шины также по-разному распределяют напряжение по кристаллу. Машина должна оказывать равномерное давление, чтобы предотвратить изгиб или скручивание по ширине проводника.

Разработка развертки и расчет длины

Компенсация пружинения изменяет длину плоской шины. Больший угол R напрямую влияет на эти критические размеры. Точные расчеты длины необходимы до того, как материал достигнет стадии резки. Чтобы определить точную длину резки, необходимо учитывать специфический К-фактор для алюминия. Это гарантирует, что окончательные размеры сборки будут идеально соответствовать конструкции распределительного устройства. Неправильные расчеты развертки приводят к тому, что шины оказываются слишком короткими и не достигают своих соединительных клемм. Это требует полной переделки и траты дорогостоящего материала. Инженерные группы должны обновить свое программное обеспечение САПР, чтобы оно отражало конкретные инструменты, используемые в цехах.

Экологические и термические факторы

Температура окружающей среды влияет на эластичность металла в цеху. Холодная среда может сделать алюминий более хрупким во время утренней смены. Нагрев металла не является приемлемым решением для электрических компонентов. Самодельные методы, такие как использование горелки и маркерных линий для отжига толстых шин, не соответствуют требованиям. Они структурно разрушают металл и разрушают его электрические характеристики. Производство распределительных сетей промышленного масштаба требует строгого соблюдения протоколов холодной гибки. Для достижения правильной геометрии вы должны полагаться на механическую компенсацию, а не на термические манипуляции.

Снижение рисков при обработке алюминиевых проводников

Борьба с микротрещинами при перегибе

Агрессивный перегиб подталкивает внешние волокна ближе к пределу их растяжения. Это может привести к образованию микротрещин, которые со временем ухудшают электропроводность. Вы должны обеспечить строгое соблюдение стандартов минимального радиуса изгиба. Обычно это толщина материала от 1 до 2 раз для стандартных алюминиевых профилей. Используйте полированные гибочные матрицы, снижающие трение, чтобы минимизировать поверхностное напряжение. Царапины на внешнем радиусе действуют как концентраторы напряжений. Они способствуют распространению трещин на этапе перегиба. Регулярно проверяйте инструменты, чтобы обеспечить гладкую поверхность. Проведение капиллярного тестирования первого изделия новой партии помогает выявить невидимые микротрещины до начала полноценного производства.

Протоколы обучения операторов и испытаний на изгиб

Чрезмерная зависимость от программного обеспечения без понимания металлургии приводит к катастрофическим ошибкам. Такое часто случается при внедрении на производственную линию новых поставщиков материалов. Установите для своей команды стандартизированные процедуры тестирования. Проводите эти тесты для каждой новой полученной партии алюминия. Это точно калибрует параметры компенсации пружинения станка с ЧПУ. Операторы должны знать, как читать металл. Прежде чем запустить полную производственную партию, им необходимо выявить признаки стрессового побеления или микроразрывов.

Для правильной процедуры испытательного изгиба выполните следующие действия:

1. Отрежьте образец из новой партии материала с помощью прецизионной пилы.

2. Измерьте точную толщину и ширину цифровым штангенциркулем.

3. Введите размеры и марку материала в контроллер ЧПУ.

4. Выполните тестовый изгиб на 90 градусов, используя рекомендованную установку штампа.

5. Измерьте конечный угол покоя с помощью прецизионного цифрового транспортира.

6. Отрегулируйте параметр компенсации в программном обеспечении на основе измеренного отклонения.

7. Запустите второй тестовый образец, чтобы убедиться, что новые параметры верны.

Техническое обслуживание гибочных штампов и датчиков

Изношенные матрицы изменяют коэффициент трения во время изгиба. Это напрямую меняет поведение упругого возврата и ухудшает точность. Грязные оптические датчики в системах с обратной связью приводят к неточным расчетам перегиба. Немедленно внедрите строгий график профилактического обслуживания. Регулярная проверка инструментов и калибровка датчиков являются обязательными для обеспечения постоянной точности. Очищайте лазерные линзы ежедневно, чтобы обеспечить точные измерения угла в реальном времени. Замените V-образные штампы, имеющие признаки истирания или чрезмерного износа. Деградация инструмента является основной причиной отклонения допусков на изгиб. Поддержание чистоты машины предотвращает попадание алюминиевой пыли на гидравлические датчики хода.

Заключение

• Проверьте свое нынешнее гибочное оборудование, чтобы определить, использует ли оно механизмы компенсации с разомкнутым или замкнутым контуром.

• Обновите формулы расчета развертки, включив в них множитель К-фактора 1,2x для всех работ по изготовлению алюминия.

• Внедрите обязательный протокол испытаний на изгиб для каждой новой партии алюминиевых профилей, поступающих на ваше предприятие.

• Установите ежедневный график очистки всех оптических датчиков и лазерных энкодеров на гибочных станках с ЧПУ.

Часто задаваемые вопросы

Вопрос: Насколько пружинит алюминиевая шина по сравнению с медной?

Ответ: Для достижения угла 90° алюминий обычно требует перегиба от 3° до 5°. Меди обычно требуется всего от 1° до 2°. Эта разница существует из-за более низкого модуля упругости алюминия и различных характеристик предела текучести.

Вопрос: Как станки с ЧПУ для сборных шин рассчитывают компенсацию пружинения?

Ответ: Современные станки с ЧПУ используют встроенные базы данных материалов и алгоритмы конечных элементов. Они используют датчики угла в реальном времени для автоматической регулировки глубины гидравлического хода во время цикла гибки, обеспечивая точный перегиб перед сбросом давления.

Вопрос: Какова регулировка К-фактора при гибке алюминиевых шин?

Ответ: Для алюминия стандартные расчеты К-фактора часто необходимо умножить примерно на 1,2. Это объясняет его особое соотношение пластичности и прочности и уникальное смещение нейтральной оси во время деформации.

Вопрос: Может ли нагрев алюминиевой шины уменьшить упругость?

Ответ: Локальный нагрев изменяет закалку и уменьшает упругость, но при промышленной обработке он крайне не рекомендуется. Это ставит под угрозу структурную целостность и электрические характеристики шины. Холодная гибка с механической компенсацией остается строгим отраслевым стандартом.

Вопрос: Почему моя алюминиевая шина трескается во время компенсации пружинения?

Ответ: Растрескивание возникает, когда угол перегиба превышает пределы растяжения материала по внешнему радиусу. Обычно это вызвано использованием радиуса изгиба, слишком малого для конкретной толщины и состояния алюминия.

Вопрос: Влияет ли метод резки на точность изгиба шин?

А: Да. Использование высококачественного отрезного станка обеспечивает ровные края без заусенцев. Это позволяет шине идеально сидеть в гибочной матрице, гарантируя, что расчеты пружинения с ЧПУ применяются равномерно по всему материалу.
