В современном электротехническом производстве небольшая ошибка обработки может создать большую проблему при сборке. Если шина обрезана слишком коротко, перфорирована в неправильном положении или согнута под неточным углом, может потребоваться доработка всего электрошкафа. Именно поэтому многие производители распределительных устройств и панелей заменяют ручную обработку профессиональным шиномонтажным станком..
Шинный станок предназначен для обработки медных и алюминиевых шин, используемых в системах распределения электроэнергии. Это может помочь производителям резать, пробивать, сгибать и формовать шины с большей эффективностью и стабильностью. Для компаний, производящих распределительные устройства, шкафы управления, распределительные щиты, трансформаторы, системы зарядки электромобилей или оборудование для хранения энергии, выбор подходящей машины для сборных шин может напрямую улучшить качество продукции.
В этой статье мы объясним, что такое шинный станок, как он работает, какие функции выполняет, какие типы выпускаются и как выбрать подходящую модель для своего завода. Вы также узнаете, почему спрос на точную обработку шин растет по мере того, как электрическая инфраструктура, возобновляемые источники энергии, центры обработки данных и промышленная автоматизация продолжают расширяться.
Шинный станок — это специализированный промышленный станок, используемый для обработки медных или алюминиевых шин. Шинопровод — это проводящий металлический стержень, который распределяет электроэнергию внутри электрических шкафов, распределительных устройств, распределительных систем, трансформаторов и другого силового оборудования.
Основное назначение шинопроводного станка – превращение необработанных медных или алюминиевых шин в готовые компоненты шинопровода согласно техническим чертежам. Этим компонентам может потребоваться точная длина, чистые края, монтажные отверстия, соединительные пазы и точные углы изгиба. Шиномонтажный станок помогает выполнить эти задачи более эффективно, чем ручная распиловка, сверление и гибка.
В зависимости от модели шинный автомат может выполнять одну функцию или совмещать несколько функций. Например, некоторые станки ориентированы только на штамповку или гибку, в то время как станок для сборных шин 3-в-1 обычно объединяет резку, штамповку и гибку в одном блоке. Более продвинутые модели с ЧПУ также могут поддерживать автоматическое позиционирование, хранение программ и серийное производство.
Для производителей шинный станок – это не просто металлообрабатывающий инструмент. Это производственное оборудование, которое обеспечивает стабильное качество, более быструю сборку, меньшую трудоемкость и лучшую повторяемость.
Шины широко используются в электрических системах, поскольку они обеспечивают надежный и компактный способ распределения электроэнергии. По сравнению с традиционной кабельной проводкой, шины могут обеспечить лучшую механическую стабильность, более простую компоновку и более высокую допустимую нагрузку по току во многих применениях.
Вы можете найти шины:
● Распределительные устройства низкого и среднего напряжения.
● Шкафы электроуправления
● Распределительные щиты.
● Трансформаторные системы
● Панели промышленной автоматизации
● Оборудование для зарядки электромобилей.
● Аккумуляторные системы хранения энергии.
● Блоки распределения электроэнергии для центров обработки данных.
● Системы подключения возобновляемых источников энергии.
Поскольку шины напрямую связаны с передачей энергии, качество их обработки имеет значение. Плохое выравнивание отверстий может затруднить установку. Грубые режущие кромки могут потребовать дополнительной обработки. Неаккуратный изгиб может вызвать помехи внутри шкафа. В сильноточных системах плохой механический контакт также может повысить риски надежности.
Профессиональный станок для сборных шин помогает избежать этих проблем за счет повышения точности и повторяемости обработки.
Большинство моделей шинных станков рассчитаны на медные и алюминиевые шины. Медь широко используется из-за ее высокой электропроводности и сильных механических характеристик. Алюминий легче и часто более экономичен, поэтому его также используют в некоторых приложениях для распределения электроэнергии.
Разные материалы требуют разной силы обработки, инструментов и методов зажима. Прежде чем приобретать шинопроводный станок, покупатели должны подтвердить, может ли машина обрабатывать фактический тип материала, ширину, толщину и объем производства.
Тип материала | Общие приложения | Примечания по обработке |
Медная шина | Распределительные устройства, трансформаторы, силовые шкафы, сильноточные системы | Требуется сильная режущая и изгибающая сила. |
Алюминиевая шина | Распределительные щиты, легкие системы, экономически чувствительные проекты | Легче обрабатывать, но требует стабильного зажима |
Луженая медная шина | Электрические шкафы, чувствительные к коррозии системы | К защите поверхности следует относиться осторожно. |
Покрытая или изолированная шина | Компактные энергосистемы, аккумуляторные системы | Могут потребоваться индивидуальные методы обработки |
Подходящая шинопроводная машина должна соответствовать характеристикам материала и производственным требованиям завода.
Шинный станок обычно выполняет три основные функции: резку, штамповку и гибку. Это наиболее распространенные процессы, необходимые при производстве шин.
Резка используется для обработки шинопровода до необходимой длины. По сравнению с ручной распиловкой шиномонтажный станок обеспечивает более чистый рез и лучшую стабильность размеров.
Точная резка важна, поскольку шина должна правильно помещаться внутри электрического шкафа или силового оборудования. Если шина слишком длинная или слишком короткая, она может не совпадать с клеммами, изоляторами или автоматическими выключателями. Хороший станок для сборных шин использует стабильный зажим и большую силу резания, чтобы уменьшить деформацию и улучшить качество резки.
Чистая резка также сокращает объем вторичных отделочных работ. Это помогает производителям экономить время и повышать эффективность производства.
Перфорация используется для создания отверстий, пазов или других соединительных элементов на шине. Эти отверстия часто используются для болтов, клемм, разъемов и монтажных компонентов.
В шиномонтажном станке используются штампы для штамповки отверстий различной формы, например, круглых, продолговатых, квадратных или индивидуальных отверстий. По сравнению со сверлением штамповка обычно выполняется быстрее и более подходит для серийного производства.
Точность положения отверстия чрезвычайно важна. Если пробитые отверстия не совпадают со сборочным чертежом, шина может неправильно соединиться с электрическими компонентами. Модели с ЧПУ могут повысить точность штамповки за счет использования программного позиционирования, что снижает ошибки ручного измерения.
Гибка используется для придания шине такой формы, чтобы она могла поместиться внутри электрооборудования. В зависимости от компоновки шкафа может потребоваться плоский изгиб, вертикальный изгиб, смещенный изгиб или изгиб под особым углом.
Ручная гибка затруднительна при обработке толстых медных шин, особенно при серийном производстве. Шинопроводная машина применяет контролируемую силу посредством изгиба форм для формирования необходимого угла. Системы гибки с ЧПУ могут еще больше улучшить стабильность и повторяемость углов.
Точный изгиб помогает гарантировать, что готовая шина поместится в монтажное пространство и будет правильно соединена с другими компонентами.
Хотя разные машины имеют разную конструкцию, основной рабочий процесс шинной машины аналогичен. Процесс обычно включает подготовку материала, настройку параметров, резку, штамповку, гибку и проверку.
Перед обработкой оператор проверяет медную или алюминиевую шину по чертежу. Ключевые детали включают тип материала, ширину, толщину, длину и состояние поверхности.
Этот шаг важен, поскольку каждая шинная машина имеет максимальную производительность обработки. Если шина слишком толстая или широкая для машины, качество обработки может ухудшиться, и машина может быть перегружена.
Затем оператор устанавливает необходимые параметры обработки. На ручном или гидравлическом станке для сборных шин это может включать в себя регулировку упоров, выбор матриц и позиционирование шинопровода вручную. На станке для сборных шин с ЧПУ оператор может вводить размеры, положения отверстий, углы изгиба и количество продукции через систему управления.
Управление с ЧПУ особенно полезно для повторяющихся деталей, поскольку оно сокращает количество ручных измерений и повышает согласованность.
Станок зажимает шину и отрезает ее до необходимой длины. Стабильный зажим имеет важное значение, поскольку движение во время резки может привести к неточным размерам или неровным краям.
После резки оператор может проверить длину и качество кромки. Надежный шинопроводный станок позволяет сократить объем доработок и повысить эффективность последующей сборки.
После резки шина устанавливается на станцию штамповки. Выбранная штамповка создает отверстия или прорези в соответствии с требуемой компоновкой.
При обработке с ЧПУ станок может автоматически перемещать шину в правильное положение. Это полезно для сложных конструкций шин с множеством отверстий или повторяющимся расположением отверстий.
Затем шину помещают на станцию гибки. Шинопроводная машина применяет силу через гибочную форму для формирования необходимого угла.
Для простых задач по гибке может быть достаточно гидравлической машины. Для более сложных деталей или крупносерийного производства шинопроводный станок с ЧПУ может обеспечить лучший контроль и повторяемость.
После обработки готовая шина проверяется. Общие точки контроля включают длину, размер отверстия, положение отверстия, угол изгиба, качество поверхности, заусенцы и деформацию.
При необходимости на шине может потребоваться удаление заусенцев, очистка, покрытие, изоляция или дальнейшая подготовка к сборке.
Для разных производственных условий требуются разные типы шинопроводных машин. Правильный выбор зависит от объема производства, требований к точности, бюджета и доступной площади цеха.
Тип машины | Основные характеристики | Подходит для |
Ручной шиномонтажный станок | Простое управление, меньшие инвестиции | Небольшие мастерские и периодическая обработка |
Гидравлическая шинопроводная машина | Сильная сила, стабильная производительность | Резка, штамповка и гибка для средних условий эксплуатации |
Шинный станок с ЧПУ | Программное управление, высокая повторяемость | Серийное производство и высокоточные детали |
Шинный станок 3-в-1 | Резка, штамповка и гибка в одном устройстве | Гибкие мастерские и производители панелей |

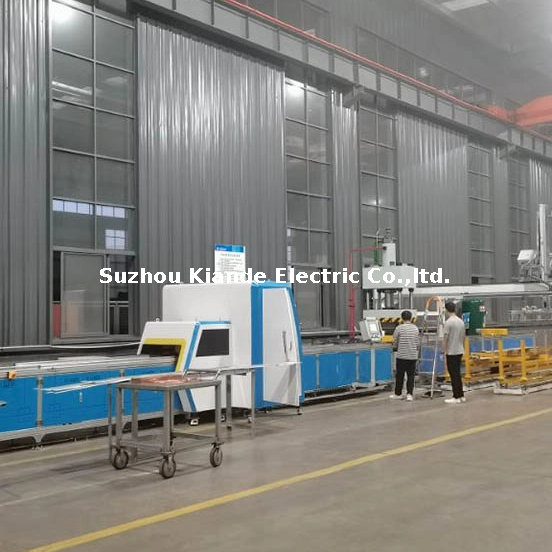

Автоматическая линия обработки шин | Автоматическая подача и высокая производительность | Крупные заводы электрооборудования |
Ручной шиномонтажный станок подходит для простой и мелкообъёмной обработки. Он имеет более низкую первоначальную стоимость, но в большей степени зависит от навыков оператора. Он может не подойти для заводов, которым требуется высокая скорость или высокая повторяемость.
Гидравлический шиномонтажный станок использует гидравлическую энергию для резки, штамповки и изгиба. Он широко используется, поскольку обеспечивает высокую вычислительную мощность и стабильную производительность. Этот тип подходит для многих мелких и средних производителей электрооборудования.
Шинный станок с ЧПУ управляется компьютером или системой ПЛК. Это позволяет операторам вводить данные обработки, сохранять программы и производить повторяющиеся детали с большей согласованностью.
Этот тип подходит для производителей распределительных устройств, производителей щитов, производителей трансформаторов и заводов с регулярным серийным производством. Хотя первоначальные инвестиции выше, станок с ЧПУ может снизить трудозатраты и повысить долгосрочную эффективность.
Шинный станок 3-в-1 сочетает в себе функции резки, штамповки и гибки. Он популярен среди производителей электрических панелей, поскольку экономит место и обеспечивает гибкость производства.
Для многих заводов шиномонтажный станок 3-в-1 обеспечивает практический баланс между стоимостью, функциональностью и эффективностью.

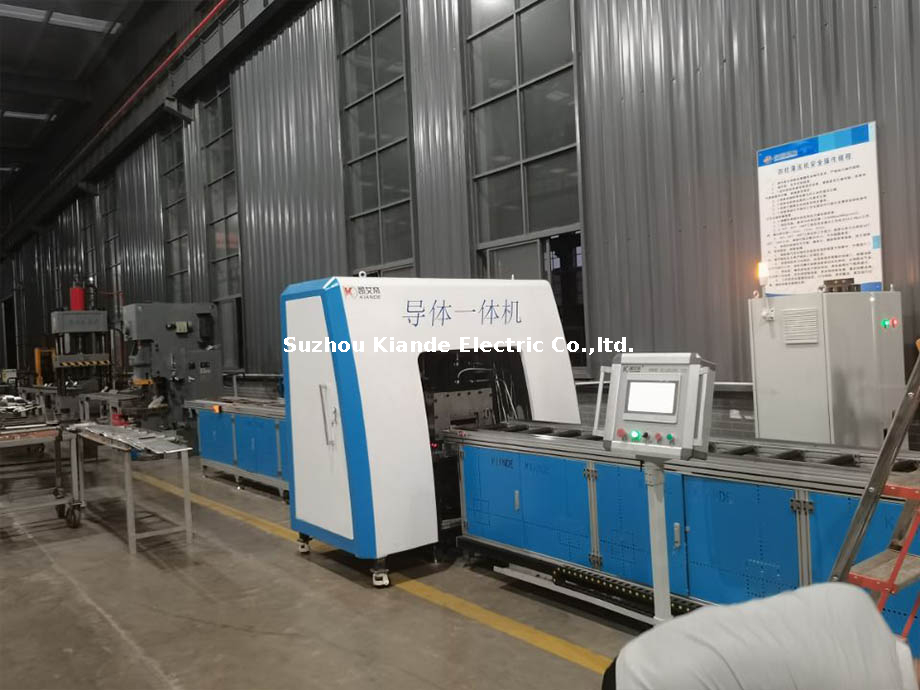

Автоматическая шинопроводная машина или технологическая линия предназначены для крупносерийного производства. Это может включать автоматическую подачу, штамповку, резку, гибку, маркировку и цифровое управление производством.
Этот тип подходит для предприятий с большим объемом производства и стандартизированной конструкцией шин.
Многие покупатели перед принятием решения о покупке сравнивают шинопроводный станок с традиционной ручной обработкой. Ручные методы могут работать для эпизодических работ, но они становятся менее эффективными, когда объем производства увеличивается.
Элемент сравнения | Ручная обработка | Машинная обработка шинопроводов |
Скорость | Медленно и трудоемко | Быстрее и эффективнее |
Точность | Зависит от опыта оператора | Более стабильный и повторяемый |
Согласованность партии | Трудно контролировать | Легче обслуживать |
Требование к рабочей силе | Выше | Ниже |
Безопасность | Больше ручной обработки | Более контролируемая работа |
Долгосрочная стоимость | Возможно увеличение при доработке | Лучше для регулярного производства |
Для заводов, которые часто обрабатывают шины, машины для изготовления шин обычно обеспечивают более высокую долгосрочную ценность. Это помогает уменьшить количество ошибок, повысить производительность и поддержать более стандартизированное производство.
Спрос на оборудование для сборных шин тесно связан с ростом электротехнической инфраструктуры. Поскольку отрасли становятся все более электрифицированными, требуется больше систем распределения электроэнергии. Это увеличивает спрос на распределительные устройства, шкафы управления, системы хранения энергии, зарядные станции для электромобилей и промышленное электрооборудование.
Этот спрос обусловлен несколькими тенденциями:
● Рост систем возобновляемой энергетики.
● Расширение инфраструктуры зарядки электромобилей.
● Растущий спрос на распределение электроэнергии в центрах обработки данных.
● Разработка умных заводов и систем автоматизации.
● Модернизация промышленного энергетического оборудования.
● Более высокие требования к качеству при производстве электрошкафов.
Эти тенденции создают больший спрос на точную обработку шин. Производителям нужны машины, которые помогут им производить шины быстро, точно и стабильно. В результате машины для сборных шин стали важным оборудованием для многих предприятий электротехнического производства.
Шинный станок может выполнять резку, штамповку и гибку быстрее, чем ручные методы. Это сокращает время производства и повышает эффективность цеха.
Точное расположение отверстий, длина резки и углы изгиба помогают улучшить качество сборки. Шинопроводная машина снижает вероятность человеческих ошибок и обеспечивает более стабильное производство.
Обработка толстых медных шин вручную может оказаться сложной и трудоемкой задачей. Шинопроводная машина снижает физическую нагрузку и позволяет операторам работать более эффективно.
Для повторных заказов важна последовательность. Шиномонтажный станок помогает производить одинаковые конструкции шин со стабильным качеством для разных партий.
Шиномонтажный станок сокращает количество операций ручной резки, сверления и гибки. При надлежащем обучении и обеспечении безопасности это может помочь создать более безопасную производственную среду.
Выбор подходящего станка для сборных шин требует тщательной оценки ваших производственных потребностей.
Сначала подтвердите материал и размер шины. Машина должна поддерживать максимальную ширину и толщину, необходимую для обработки. Во-вторых, проверьте необходимые функции. Если вам нужно резать, штамповать и сгибать, вам подойдет шиномонтажный станок 3-в-1. Если вам нужно крупносерийное и высокоточное производство, лучше подойдет модель с ЧПУ.
Вам также следует учитывать силу штамповки, силу изгиба, варианты оснастки, конструкцию машины, систему управления, простоту эксплуатации и требования к техническому обслуживанию. Для долгосрочного использования также важна поддержка поставщиков. Надежный производитель должен предоставить техническое руководство, обучение, запасные части и послепродажное обслуживание.
Лучший шиномонтажный станок – это не всегда самая дорогая модель. Это машина, которая соответствует вашей реальной производственной мощности, требованиям к точности и плану будущего роста.
Некоторые покупатели ориентируются только на цену и игнорируют мощности переработки. Это может привести к проблемам, если машина не сможет обрабатывать шины необходимого размера или объема производства.
Еще одна распространенная ошибка — игнорирование совместимости инструментов. Штамповочные штампы и формы для гибки должны соответствовать обычным конструкциям шин. Если инструмент не подходит, шинный станок может не соответствовать вашим фактическим производственным потребностям.
Некоторые компании также не учитывают будущий рост производства. Если объем вашего заказа может увеличиться, лучше выбрать машину с достаточной мощностью и возможностью модернизации.
Наконец, не следует игнорировать послепродажное обслуживание. Шинопроводная машина представляет собой долгосрочное производственное оборудование, поэтому техническое обслуживание, наличие запасных частей и техническое обслуживание очень важны.
Регулярное техническое обслуживание помогает поддерживать точность, безопасность и надежность шинопроводного оборудования. Операторы должны чистить машину после использования, удалять металлическую стружку, проверять гидравлическое масло, осматривать штампы и формы, а также смазывать движущиеся части.
Штампы и режущие лезвия следует регулярно проверять, поскольку изношенный инструмент может повлиять на качество обработки. Системы позиционирования с ЧПУ также следует проверять на предмет обеспечения точности.
Основные советы по уходу включают в себя:
● Регулярно очищайте машину.
● Проверьте уровень и качество гидравлического масла.
● Осмотр штампов и режущих лезвий.
● Смажьте движущиеся части.
● Проверьте электрические компоненты.
● Содержите рабочее место в чистоте.
● Правильно обучайте операторов
● Своевременно заменяйте изношенные детали.
Ухоженный шиномонтажный станок может обеспечить более длительный срок службы и более стабильное качество обработки.
Шиномонтажный станок — необходимое оборудование для обработки медных и алюминиевых шин в современном электротехническом производстве. Он может резать, пробивать, сгибать и формовать шины для распределительных устройств, шкафов управления, распределительных щитов, трансформаторов, систем зарядки электромобилей, оборудования для хранения энергии и других приложений распределения электроэнергии.
По сравнению с ручной обработкой, шинопроводная машина обеспечивает более высокую эффективность, лучшую точность, меньшую трудоемкость, улучшенную стабильность и более безопасную работу. Поскольку электрическая инфраструктура продолжает расширяться, потребность в надежной обработке шин будет продолжать расти.
Для производителей выбор подходящего станка для сборных шин означает выбор более эффективного и надежного метода производства. Перед покупкой покупатели должны оценить тип материала, производительность обработки, функции машины, уровень автоматизации, варианты инструментов и поддержку поставщика. Подходящий станок для сборных шин может помочь вашему заводу улучшить качество, сократить количество переделок и повысить конкурентоспособность на рынке электрооборудования.
Шиномонтажный станок используется для резки, штамповки, гибки и формирования медных или алюминиевых шин. Эти шины обычно используются в распределительных устройствах, электрических панелях, распределительных щитах, трансформаторах, системах зарядки электромобилей и оборудовании для хранения энергии.
Шинопроводная машина работает, используя механическую силу, гидравлическую энергию, инструменты и системы позиционирования для обработки шин. Типичный процесс включает подготовку материала, настройку параметров, резку, штамповку, гибку, проверку и чистовую обработку.
Гидравлический шиномонтажный станок использует гидравлическую силу для резки, штамповки и изгиба. Шинный станок с ЧПУ обеспечивает программное управление, автоматическое позиционирование и лучшую повторяемость, что делает его более подходящим для серийного производства и требований высокой точности.
Да. Шинный станок 3-в-1 обычно может выполнять резку, штамповку и гибку на одном станке. Он подходит для производителей электрических панелей, заводов по производству распределительных устройств и мастерских, которым требуется гибкая обработка шин.
Чтобы выбрать правильный станок для изготовления шин, учитывайте материал вашей шины, максимальную ширину и толщину, объем производства, требуемую точность, функции штамповки и гибки, варианты оснастки, уровень автоматизации и послепродажную поддержку поставщика.
