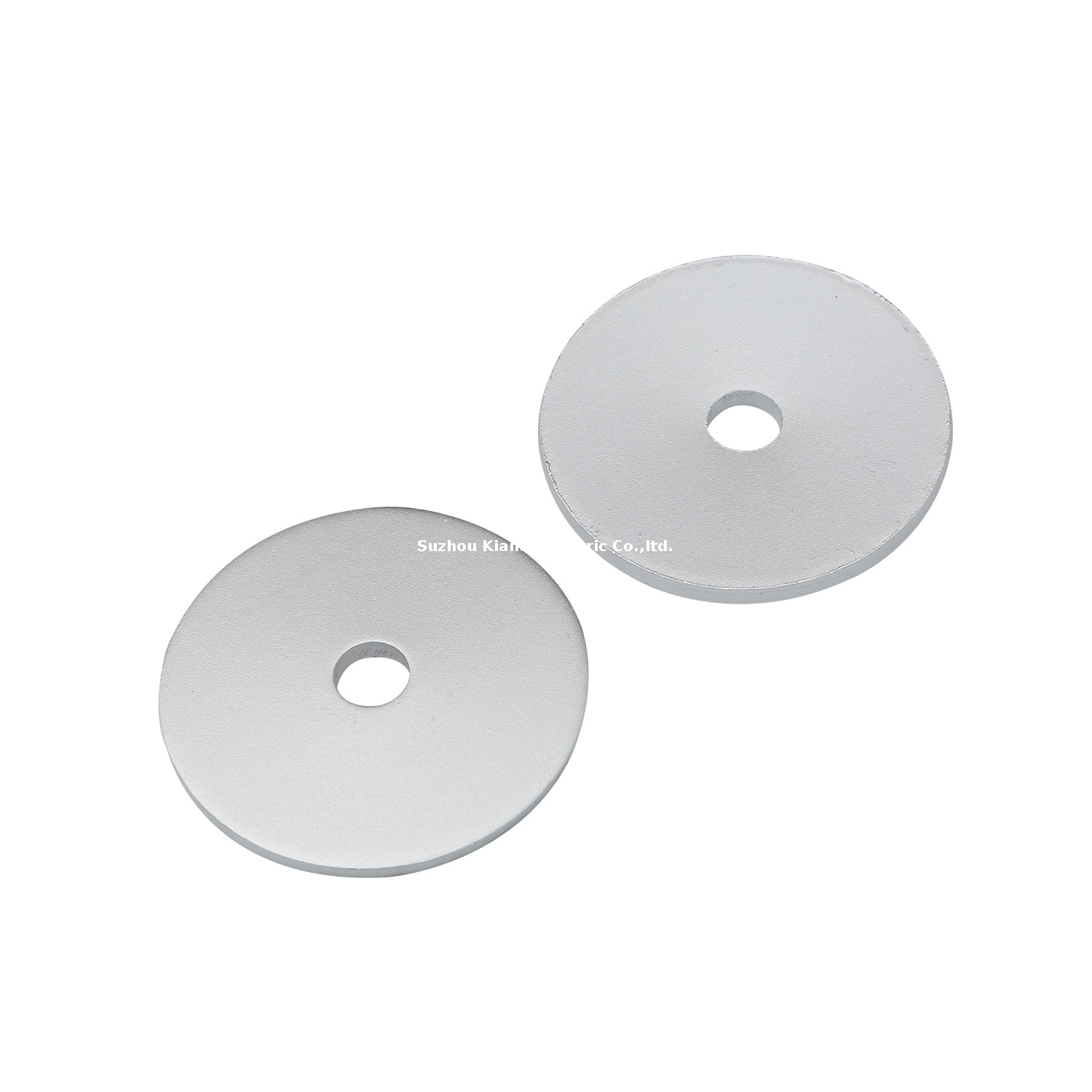

Тарельчатая шайба шинного соединения с оцинкованной поверхностью

Обзор продукта: Тарельчатая шайба для шинных соединений

Ключевые технические характеристики

1. Характеристики материала

• Основной материал: пружинная сталь 65Mn. Этот конкретный сплав выбран из-за его исключительного предела текучести и усталостной прочности, благодаря чему шайба не деформируется под экстремальным давлением.
• Диапазон толщины: 3–6 мм, что обеспечивает прочность конструкции, необходимую для промышленного распределения электроэнергии.

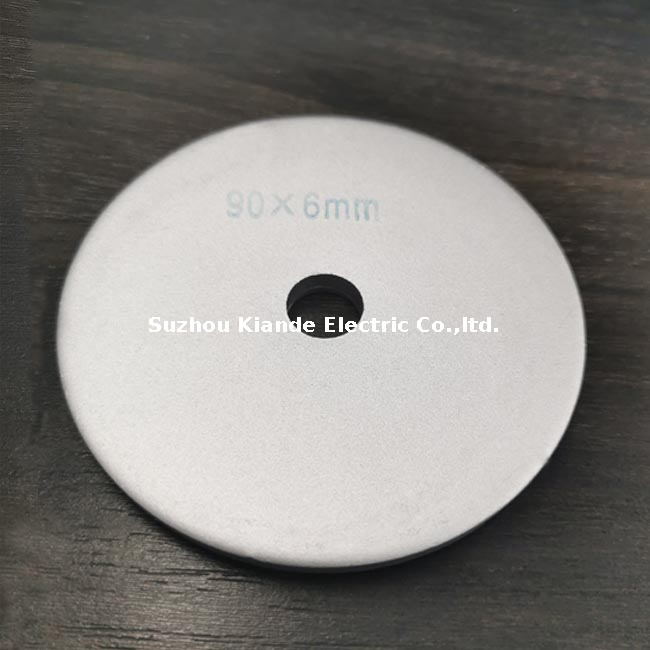

• Внешний диаметр: φ37–90 мм, что обеспечивает широкую зону контакта для безопасного распределения механического напряжения по суставу.
• Внутренний диаметр (отверстие): φ8,5–13 мм, точно обработан для установки стандартного электрического крепежа без чрезмерного люфта.

2. Обработка поверхности

• Цинкование (оцинковка): Обеспечивает яркий защитный внешний слой, который активно предотвращает образование ржавчины в стандартных внутренних электроустановках.
• Дополнительное покрытие Dacromet (обработка Dacromet): обеспечивает усовершенствованную матово-серую отделку, разработанную специально для обеспечения максимальной устойчивости к воздействию окружающей среды.
• Отличная коррозионная стойкость: оба покрытия тщательно проверены и успешно прошли требовательное 300-часовое испытание в солевом тумане, что гарантирует длительную работу в высококоррозийных и влажных промышленных условиях.

3. Функциональные характеристики

• Эластичная нагрузка : Тщательно рассчитанная коническая конструкция создает мощную реактивную силу пружины при сжатии, действуя как механический буфер против динамических сил.
• Распределение нагрузки : Равномерно распределяет зажимное давление по поверхности соединения, предотвращая концентрацию локальных напряжений. В сочетании со стандартными плоскими шайбами ​​эта конструкция эффективно решает распространенную проблему изгиба или деформации обычных шайб в отверстиях шин с большим зазором, обеспечивая равномерную передачу зажимного усилия.
• Компенсация теплового расширения : идеально компенсирует расширение и сжатие шин, вызванное изменениями температуры. Он безупречно компенсирует деформацию и ползучесть материала, возникающие из-за разных коэффициентов теплового расширения (КТР) между медными/алюминиевыми шинами и стальными болтами, сохраняя газонепроницаемое электрическое соединение в течение длительного времени.
• Защита от ослабления и вибрации : поддерживает постоянную предварительную нагрузку, предотвращая ослабление соединения даже при сильных механических вибрациях от близлежащих трансформаторов или промышленного оборудования.

Сцены применения

Эти специализированные компоненты разработаны специально для крепления толстых многослойных металлических блоков в сложных распределительных сетях. Они особенно важны для предотвращения механической релаксации сборок из смешанных металлов при резких переменных температурах, гарантируя, что ток продолжает течь без опасных скачков сопротивления.

• Соединения шин: идеально подходят для соединения тяжелых медных или алюминиевых токопроводящих пластин, где постоянное давление не подлежит обсуждению.
• Точки подключения электрооборудования: защищают интерфейсы между основными компонентами распределительного устройства и основными распределительными линиями.
• Проводящие соединения, требующие компенсации теплового расширения: специально разработаны для многослойных соединений стали, меди и алюминия, подвергающихся непрерывным циклам нагрева и охлаждения.
• Электрические соединения в средах с высокой вибрацией: необходимы для энергосистем, установленных рядом с тяжелым производственным оборудованием или транзитной инфраструктурой.

Руководство по установке

Достижение оптимальной механической памяти пружинной стали требует строгого соблюдения протоколов сборки. Во время установки операторы почувствуют отчетливое, устойчивое сопротивление, поскольку конический профиль сжимается до активного состояния, преобразуя приложенный крутящий момент в запасенную энергию.

• Обычно используются парами, по одному с каждой стороны болта, чтобы обеспечить симметричное распределение нагрузки по всему соединению.
• Рекомендуемый крутящий момент: 70 Н·м – 90 Н·м. Применение этого конкретного диапазона крутящего момента обеспечивает точную, постоянную упругую нагрузку, которая соответствует строгим минимальным требованиям к сплющиванию, полностью исключая риск ослабления, вызванного вибрацией.
• Необходимо использовать с подходящими срезными болтами, чтобы гарантировать правильное натяжение без чрезмерной нагрузки на материал шайбы.
• Обеспечьте полный контакт поверхности во время установки, чтобы предотвратить неравномерный износ и максимально продлить срок службы электрического соединения.

Преимущества

Интеграция этих специализированных шайб Бельвилля в вашу электрическую инфраструктуру значительно повышает общую целостность системы. Их структурная конструкция строго соответствует строгим инженерным стандартам для электрических соединений, что эффективно устраняет любые проблемы безопасности со стороны проверяющих органов, связанные с ослаблением соединений, и облегчает приемку проекта на месте.

• Высокая надежность . Обеспечивает долгосрочную стабильную работу соединения, значительно сокращая частоту планового технического обслуживания по подтяжке на крупных объектах.
• Сильная адаптируемость : подходит для различных сред; уверенно проходит 300-часовое испытание в солевом тумане, доказывая свою эффективность при использовании в прибрежных зонах или в тяжелой промышленности.
• Простота обслуживания : легко устанавливается и снимается при модернизации системы, не требует специальных инструментов для гидравлического натяжения.
• Экономически эффективно : более экономично, чем альтернативные сложные методы подключения, снижает общую стоимость материалов при крупномасштабном развертывании шинопровода без ущерба для безопасности.
