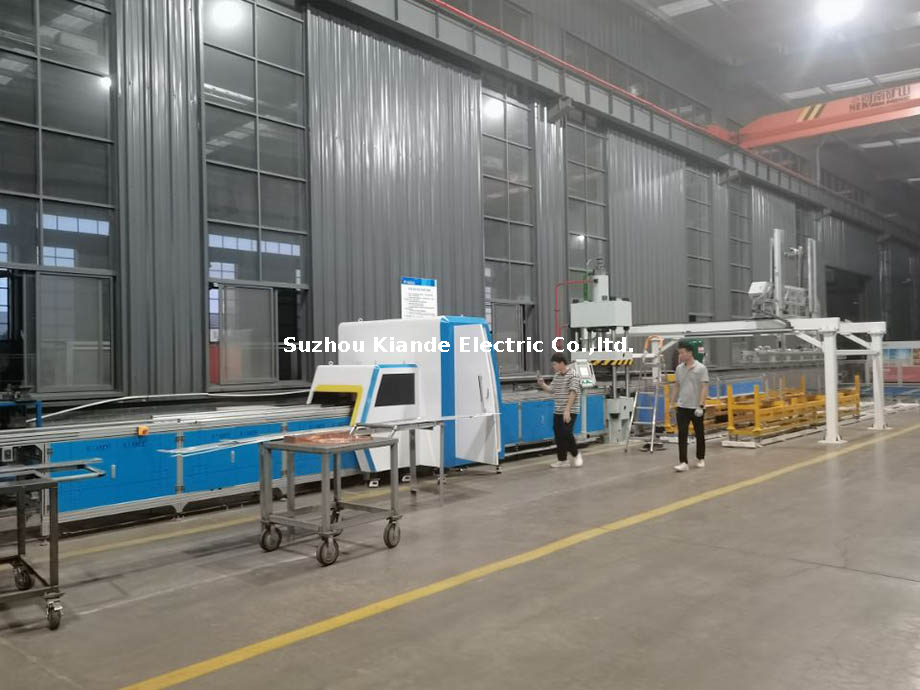

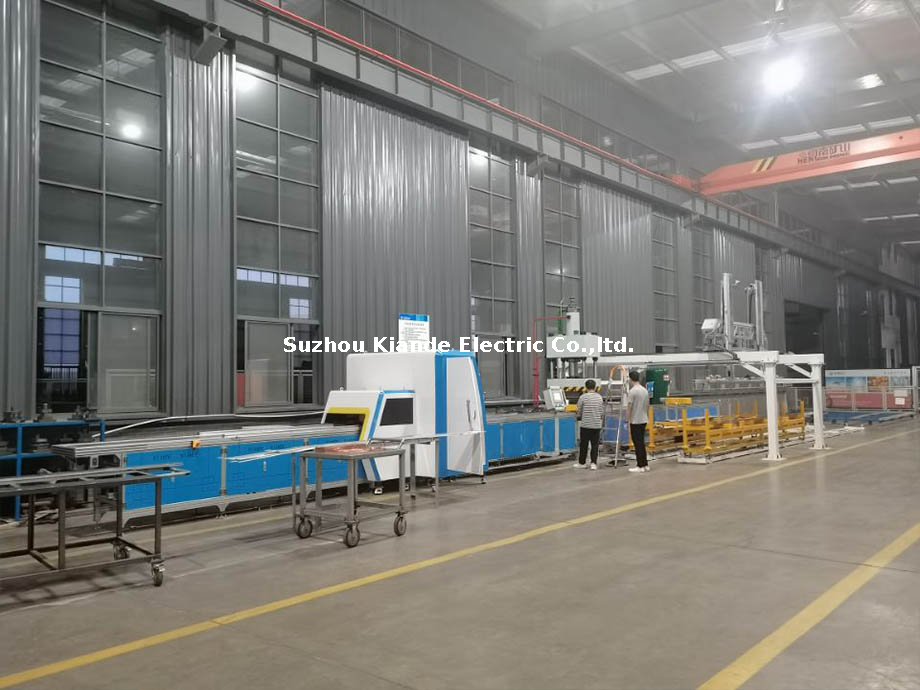

Производство распределительных устройств, трансформаторов и панелей управления столкнулось с серьезным узким местом в цехе: изготовлением медных и алюминиевых проводящих проводов. Использование ручных измерений на отдельных рабочих станциях приводит к увеличению эксплуатационных расходов. Фрагментированные рабочие процессы приводят к высокому проценту брака, ошибкам при укладке допусков и длительным срокам выполнения заказов. Отклонение в один миллиметр медного участка ухудшает электрические зазоры и требует ручной доработки во время окончательной сборки. Современное производство требует консолидированного подхода. Централизованный станок для изготовления шин объединяет операции резки, штамповки и гибки в одной контролируемой среде. Объединение этих шагов ужесточает размерные допуски, сокращает ручную обработку материалов и сокращает трудозатраты. Вы перестанете перемещать тяжелые медные слитки между разными станками и начнете обрабатывать их в одной оптимизированной ячейке.
Консолидация рабочего процесса: многофункциональный станок для обработки шин объединяет резку, штамповку и гибку на единой площадке, что значительно сокращает время обработки материалов.
Точность и повторяемость: переход на цифровую машину для пробивки шин исключает ошибки при компоновке вручную, обеспечивая точное расположение отверстий для важных электрических соединений.
Масштабируемость и занимаемая площадь. Выбор между шинным станком 3 в 1 и автономными станциями с ЧПУ строго зависит от площади предприятия, объема производства и частоты переналадки.
Снижение риска: правильная реализация требует оценки гидравлической надежности, доступности инструментов и функций безопасности оператора перед капитальными затратами.
Базовым требованием к изготовлению проводящей трассы является бескомпромиссная точность. Компоненты должны быть без заусенцев и иметь точные размеры, чтобы соответствовать строгим электрическим зазорам, путям утечки и международным стандартам безопасности, таким как IEC 61439 и UL 891. Специальный станок для обработки шин достигает этих критериев успеха, выполняя несколько отдельных производственных этапов с высокой механической силой и цифровой точностью. Мы видим это на полу каждый день. Когда вы откажетесь от рулетки и ручного дырокола, ваша доходность возрастет.
Гидравлические ножницы используют огромную нисходящую силу и точный зазор лезвия для резки толстых проводящих металлов. Механическое взаимодействие между верхними и нижними режущими лезвиями напрямую влияет на качество резки. Если зазор слишком велик, металл сгибается и деформируется, прежде чем порваться. Если он затянут слишком сильно, происходит преждевременный износ лезвия. Правильная калибровка обеспечивает чистый перпендикулярный сдвиг по всей ширине материала.
Получение плоских разрезов без заусенцев без образования отходов материала жизненно важно для поддержания электрической целостности. Мы называем это резкой без отходов. Заусенцы или неровные края служат очагами электрического напряжения. Они приводят к образованию дуги или коронному разряду в высоковольтных устройствах. Чистые разрезы обеспечивают максимальную площадь контакта с поверхностью, когда стержни соединяются или скрепляются болтами. Вы не можете позволить себе пробелы в стыке главной шины на 4000 А.
Пределы производительности для операций резки сильно зависят от типа материала и толщины его поперечного сечения. Медь более плотная и требует большего усилия сдвига по сравнению с алюминием. Стандартные гидравлические станции обрабатывают медь толщиной до 12 или 16 мм. Алюминий аналогичных размеров режется с меньшим сопротивлением, но требует наличия острых инструментов, чтобы предотвратить истирание кромок.
| Материал | Макс. типичная толщина | Поведение при сдвиге | Требуемый зазор между лезвиями |
|---|---|---|---|
| Медь (Cu) | 12 мм - 16 мм | Высокое сопротивление, чистый сдвиг | Стандартный/плотный |
| Алюминий (Al) | 16 мм - 20 мм | Низкое сопротивление, склонность к истиранию | Немного шире, требует острых краев |
Создание точек крепления и зазоров в оборудовании требует надежных возможностей перфорации. Стандартный инструмент подходит для круглых, продолговатых и квадратных профилей. Вы также используете специальные матрицы, разработанные с учетом конкретных требований к монтажу оборудования. Эти отверстия должны идеально совпадать с соответствующими компонентами шасси распределительного устройства, чтобы избежать задержек при сборке.
Переход от ручной перфорации к цифровому станку для пробивки шин коренным образом меняет производственный процесс. Ручная компоновка подвержена человеческим ошибкам. Неверное прочтение рулетки приводит к бракованию материала. Цифровые системы используют координатное позиционирование с ЧПУ для автоматического перемещения материала или пуансона в точные координаты X и Y.
Усовершенствованные станции штамповки включают в себя лазерные указатели для визуального контроля, многофункциональные револьверные головки для одновременной установки штампов различных размеров и автоматические остановки материала. Эти функции значительно сокращают время настройки. Операторы больше не меняют матрицы вручную для каждого размера отверстия. Устранение ручных разметок обеспечивает повторяемую точность при обработке сотен идентичных деталей.
Оператор загружает файл DXF в контроллер машины.
Система ЧПУ выбирает соответствующий штамп из револьверной головки.
Гидравлические зажимы фиксируют медный стержень на месте.
Система позиционирования перемещает стержень в точные координаты X/Y.
Гидравлический цилиндр срабатывает, пробивая отверстие и зачищая пробку.
Гибка — самый сложный этап производственного процесса из-за физического поведения металла. Оборудование поддерживает несколько типов изгибов. У вас есть стандартный плоский изгиб для создания Г-образной формы. У вас вертикальный или краевой изгиб. Вы также можете использовать U-образный и Z-образный изгиб для создания смещений вокруг внутренних препятствий шкафа.
Специализированные операции по гибке позволяют выполнять конфигурации распределительных устройств с ограниченным пространством. Осевое скручивание позволяет токопроводящему пути менять ориентацию, не требуя громоздких болтовых соединений. Вы крутите штангу до 90 градусов вдоль ее продольной оси. Эта возможность эффективно направляет мощность через герметичные отсеки выключателей.
Достижение точных углов изгиба без брака методом проб и ошибок зависит от цифровых датчиков угла и автоматической компенсации пружинения. Медь и алюминий слегка пружинят после снятия давления изгиба. Современные контроллеры рассчитывают это пружинение в зависимости от материала. Они изгибают металл на долю градуса. Окончательный угол покоя идеально соответствует инженерному чертежу.
Вторичные операции повышают качество и безопасность конечного компонента. Использование фасок или скруглений для скругления острых кромок является обязательным для применений с изоляцией высокого напряжения. Острые углы под углом 90 градусов создают концентрированные электрические поля. Эти поля со временем ухудшают окружающую изоляцию или вызывают коронный разряд. Закругление этих краев снижает локализованное электрическое напряжение.
Операции тиснения и чеканки улучшают площадь физического контакта в точках соединения. Вы применяете высокое давление, чтобы сгладить и текстурировать область сустава. Машина сводит к минимуму микроскопические неровности поверхности. Это снижает контактное сопротивление. Он обеспечивает эффективную передачу тока и предотвращает опасное накопление тепла в болтовых соединениях.
Выбор подходящего оборудования требует сравнения структурных различий между консолидированными многостанционными агрегатами и специализированными однозадачными машинами. Оптимальный выбор полностью зависит от планировки вашего предприятия, объема производства и частоты замены деталей. Вы должны учитывать свою площадь и ежедневную потребность в тоннаже.
Архитектура «3 в 1» объединяет станции резки, штамповки и гибки в одном прочном шасси. Шиномонтажный станок 3 в 1 позволяет операторам обрабатывать необработанный отрезок меди на всех необходимых этапах изготовления, не перемещая материал по заводскому цеху. Вы загружаете планку один раз и выполняете все операции.
В этих объединенных агрегатах существует структурное различие между гидравлическими системами с одним и несколькими насосами. Машины с одним насосом подают гидравлическое давление одновременно на одну станцию. Операции должны происходить последовательно. Системы с несколькими насосами имеют независимые гидравлические контуры для каждой станции. Они позволяют трем операторам резать, пробивать и сгибать одновременно без перепадов давления и помех.
Для производителей панелей среднего размера соотношение занимаемой площади и производительности консолидированного устройства является очень выгодным. Он обеспечивает возможности трех отдельных машин, занимая при этом небольшую площадь. Это оптимизирует рабочий процесс в средах, где площадь в квадратных футах имеет большое значение.
Крупносерийные производственные предприятия с непрерывным производством выигрывают от использования специализированных одностанционных станков с ЧПУ. При производстве стандартизированных распределительных щитов в больших количествах наличие отдельной автоматизированной линии перфорации, подающей в автономную автоматизированную гибочную ячейку, максимизирует производительность. Вы сохраняете движение материала по прямой линии.
Специализированные станки обеспечивают более быстрое время цикла для выполнения конкретной задачи по сравнению с многофункциональным станком для обработки шин . Им требуется значительно больше площади и автоматизированные системы обработки материалов, такие как конвейеры, для эффективного перемещения деталей между отдельными станциями. Вы пойдете по этому пути только в том случае, если обрабатываете тысячи одинаковых деталей в неделю.
| Характеристика | Консолидированный станок «3 в 1» | Специальный одностанционный станок с ЧПУ |
|---|---|---|
| Требуемая площадь | Минимальный (компактный размер) | Обширный (требуется несколько ячеек) |
| Пропускная способность | От умеренного до высокого | Очень высокий (непрерывный поток) |
| Гибкость | Отлично подходит для большого количества миксов и небольших объемов. | Лучше всего подходит для небольших объемов смешивания и больших объемов. |
| Требования к оператору | от 1 до 3 операторов | Часто полностью автоматизированный |
Чтобы принять обоснованное решение об использовании оборудования, вы сопоставляете конкретные характеристики машины непосредственно с ключевыми показателями производительности вашего производства. Вы смотрите на уровень доходности, время безотказной работы оборудования и прямые затраты на рабочую силу. Вы не покупаете машину на основе брошюры; вы покупаете его исходя из того, сколько фунтов меди он может без ошибок переработать за смену.
Прямая интеграция CAD/CAM меняет способ доставки инженерных данных в цех. Возможность импорта файлов .DXF, .DWG или .STEP непосредственно в контроллер станка исключает ввод данных вручную. Операторы загружают файл. Станок автоматически генерирует необходимые координаты пуансона и последовательность гибки. Это не позволяет операторам перебирать размеры на клавиатуре.
Человеко-машинный интерфейс служит центром управления для оператора. Высококачественные HMI обеспечивают диагностику в реальном времени, визуальный предварительный просмотр деталей и отслеживание срока службы инструмента. Контролируя количество ударов пуансона, система предупреждает обслуживающий персонал, когда матрица требует заточки. Это предотвращает низкое качество резки и непредвиденные простои.
Программное обеспечение для автоматического раскроя повышает выход материала. Анализируя детали, необходимые для конкретной работы, программное обеспечение рассчитывает наиболее эффективный способ их резки из исходного материала стандартной длины. Это сводит к минимуму отходы меди и алюминия. В конце недели вы выбрасываете меньше денег в мусорную корзину.
Физические свойства меди и алюминия определяют, как машина с ними обращается. Медь очень пластична, но склонна к наклепу. Он требует значительного тоннажа и демонстрирует заметное пружинение при изгибе. Алюминий мягче и более склонен к истиранию. Если вы не будете осторожны, материал прилипнет к режущему или штамповочному инструменту.
Обработка этих материалов требует специальной геометрии инструментов и соответствующих стратегий смазки. Пуансоны, используемые для алюминия, имеют различные допуски на зазоры и покрытия, предотвращающие прилипание материала. Современные контроллеры адаптируются к этим различиям. Они позволяют операторам выбирать тип материала. Это динамически регулирует профили гидравлического давления и алгоритмы компенсации пружинного возврата.
Гидравлическая система является движущей силой всех этапов производства. Качество насоса, системы охлаждения резервуара и тоннаж цилиндра определяют максимальную толщину обработки. Они также определяют способность машины работать непрерывно при больших нагрузках. Недостаточное охлаждение приводит к ухудшению качества жидкости и потере давления во время длительных смен. Горячее масло означает медленное время цикла.
Гидравлическая стабильность напрямую влияет на постоянство угла изгиба и скорость штамповки. Если гидравлическое давление колеблется, гибочный цилиндр не сможет достичь точно запрограммированной глубины. Это приводит к несогласованности углов. Надежный, хорошо обслуживаемый гидравлический контур гарантирует, что первый поворот дня будет идентичен последнему повороту дня.
В смешанных и малообъемных производственных средах время настройки занимает значительную часть рабочего дня. Механика быстросъемных инструментов, простое выравнивание пуансонов и быстрое изменение радиусов изгиба имеют решающее значение для поддержания высокой общей эффективности оборудования. Вам нужно поменять кубики за секунды, а не за минуты.
Медленные переключения влекут за собой большие эксплуатационные расходы. Если оператор тратит двадцать минут на замену штампов и повторную калибровку станции гибки для нового профиля детали, это составляет двадцать минут производственных потерь. Машины с быстросменными револьверными головками и вставными гибочными штифтами значительно сокращают это время, не добавляющее ценности.
Обновление ваших вычислительных возможностей включает в себя анализ финансовых и операционных компромиссов. Вы гарантируете, что инвестиции соответствуют вашим долгосрочным производственным целям. Вы смотрите на точные цифры в цехах.
Оценка первоначальной стоимости полностью автоматизированного оборудования с ЧПУ требует сравнения ее с текущими затратами на ручное изготовление. Ручные процессы требуют больших трудозатрат. Они увеличивают процент брака из-за человеческой ошибки. Они приводят к снижению общей пропускной способности. Вы платите за ошибки каждый раз, когда рабочий неправильно читает чертеж.
Расчет окупаемости инвестиций с учетом экономии материалов за счет минимизации брака. Это включает в себя сокращение рабочего времени на каждую завершенную панель. Это объясняет возможность брать на себя более крупные контракты за счет увеличения производственных мощностей. Одно только сокращение отходов меди оправдывает капитальные затраты в течение относительно короткого периода.
Защита ваших инвестиций в будущем означает выбор оборудования, которое растет вместе с вашим бизнесом. Станки с модульными инструментами или доступными вариантами обновления программного обеспечения позволяют вам расширять возможности по мере развития вашей линейки продуктов. Возможно, сегодня сложные скручивания вам не понадобятся, но в следующем году они вам понадобятся.
Рассмотрите компромисс между покупкой машины, которая соответствует вашей текущей пиковой производительности, и машиной, рассчитанной на прогнозируемый пятилетний рост. Более мощная, полностью автоматизированная машина требует большего начального капитала. Это предотвращает необходимость покупки вторичного оборудования, когда объемы производства неизбежно увеличиваются.
Интеграция тяжелого, высокотоннажного оборудования в существующую производственную линию представляет собой практические препятствия. Вы управляете ими заранее, чтобы обеспечить плавный переход. Вы не можете просто уронить машину на пол и ожидать, что она будет работать идеально с первого же дня.
Высокотоннажная гидравлика представляет значительный риск для безопасности. У вас есть точки защемления, опасность раздавливания и вероятность разлета обломков во время штамповки. Строгое соблюдение протоколов безопасности не подлежит обсуждению. Вы должны защитить своих операторов.
Необходимые меры безопасности включают оптические световые завесы вокруг станции гибки. Вам нужны физические защитные приспособления для режущих лезвий. Вы устанавливаете легкодоступные кнопки аварийной остановки. Вы используете двойное педальное управление, которое требует от оператора преднамеренного позиционирования во время срабатывания.
Кривая обучения программированию ЧПУ и эксплуатации станков требует структурированного обучения, предоставляемого поставщиком. Операторы должны понимать, как запускать программное обеспечение. Им также необходимо выполнять базовое устранение неполадок и распознавать признаки износа инструментов.
Профилактическое обслуживание предотвращает длительные остановки производства. Нельзя игнорировать машину, пока она не сломается. Вы должны следовать строгому графику.
Заменяйте гидравлическую жидкость и фильтры каждые 2000 часов работы.
Затачивайте пуансоны после каждых 10 000 ходов, чтобы предотвратить образование заусенцев.
Смазывайте направляющие и движущиеся детали еженедельно.
Калибруйте цифровые датчики угла ежемесячно, чтобы обеспечить точность гибки.
Установление отношений с поставщиком, который обеспечивает надежную поддержку на местном уровне, имеет важное значение. Они гарантируют совместимость инструментов и поддерживают надежный склад запасных частей. Машина, простаивающая в ожидании замены гидравлического клапана, серьезно влияет на производственные графики.
Проанализируйте текущий уровень брака и рассчитайте точное количество человеко-часов, затраченных на ручную обработку. Используйте эти данные, чтобы запросить целевую техническую демонстрацию и официальное исследование времени у известного производителя оборудования. Оцените планировку вашего предприятия, чтобы определить, какое объединенное подразделение или выделенные станции лучше всего подходят для вашего рабочего процесса. Обучите своих ведущих операторов программированию ЧПУ еще до того, как станок прибудет в цех.
Ответ: Стандартные машины обрабатывают медь и алюминий толщиной до 12 или 16 мм. Модели для тяжелых условий эксплуатации с увеличенной грузоподъемностью гидроцилиндров и толщиной рукоятки до 20 мм. Максимальная производительность строго определяется гидравлическим тоннажем и жесткостью конструкции режущих и штамповочных рам.
О: Да, при условии, что машина оснащена гидравлической системой с несколькими насосами. Конфигурации с несколькими насосами имеют независимые гидравлические контуры для станций резки, штамповки и гибки. Это позволяет трем операторам работать одновременно, не испытывая перепадов давления. Машины с одним насосом допускают только последовательную работу.
Ответ: Цифровые станки используют координатные оси ЧПУ для точного позиционирования материала. Это устраняет необходимость ручного измерения рулетки и маркировки керном. Такие функции, как лазерные направляющие и автоматические ограничители материала, обеспечивают точное размещение отверстий. Это полностью исключает человеческие ошибки в процессе изготовления.
Ответ: Сгибание кромок предполагает сгибание материала по более узкому краю, а не по плоской ширине. Для этого требуется значительно более высокая гидравлическая сила и специализированный инструмент для тяжелых условий эксплуатации. Не все базовые модели поддерживают эту операцию. Часто это дополнительная модернизация, требующая определенной конфигурации машины и цилиндров большей грузоподъемности.
Ответ: Острые края под углом 90 градусов создают концентрированные электрические поля, которые приводят к локализованному электрическому напряжению. В приложениях с высоким напряжением это напряжение вызывает коронный разряд или ухудшает окружающую изоляцию. Снятие фасок или закругление краев сглаживает электрическое поле. Это обеспечивает более безопасное и надежное распределение электроэнергии внутри шкафа.
Ответ: Медь тверже, для ее резки требуется больше гидравлического усилия, и она обладает большей упругостью при изгибе. Алюминий мягче, но склонен к истиранию и прилипанию к инструментам. Обработка алюминия требует различных зазоров пуансонов, специальной смазки и настройки компенсации упругого возврата в контроллере ЧПУ.
