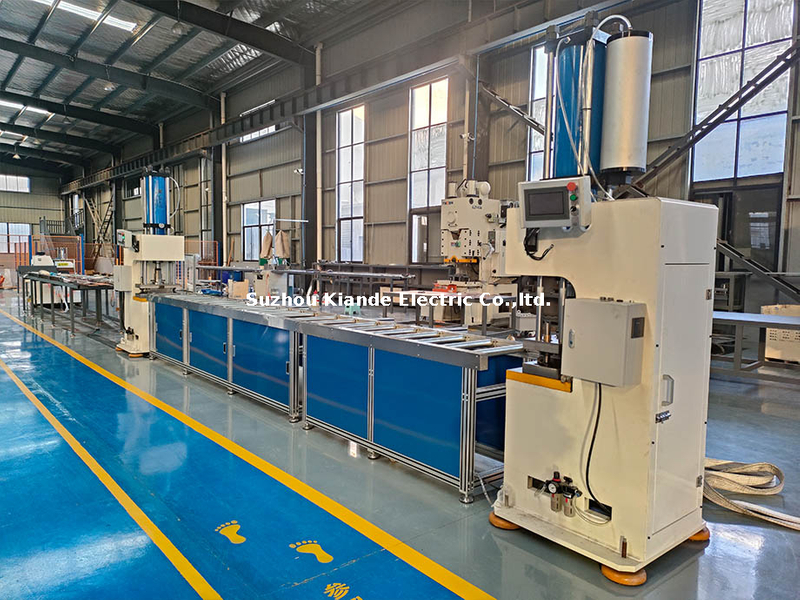

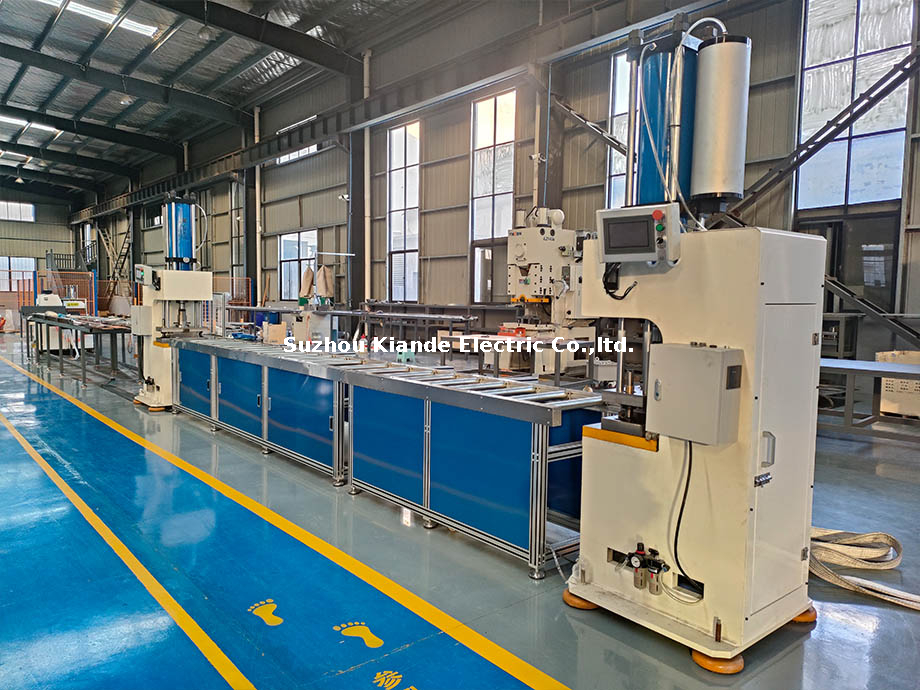

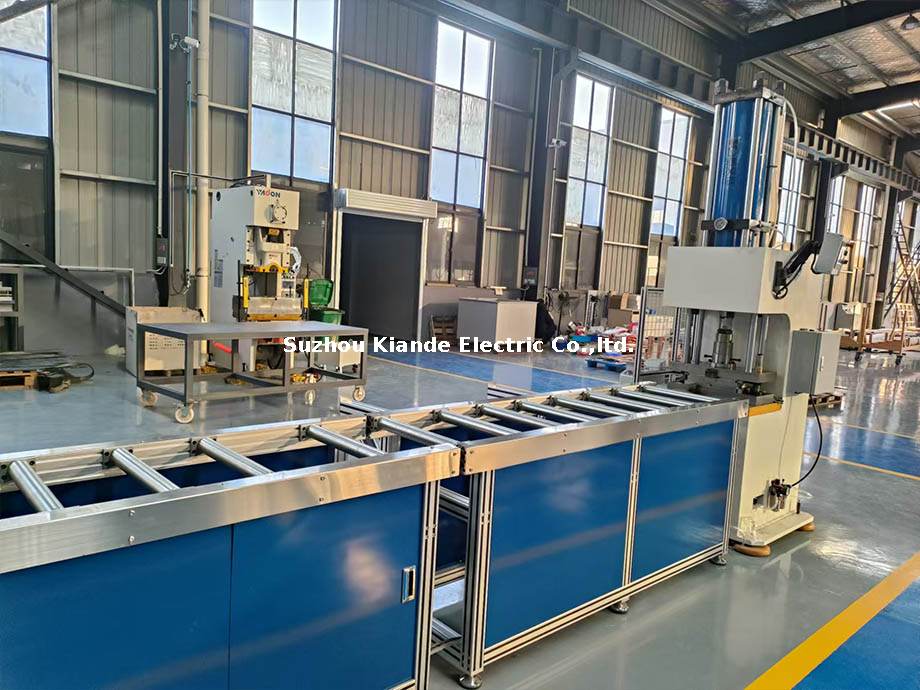

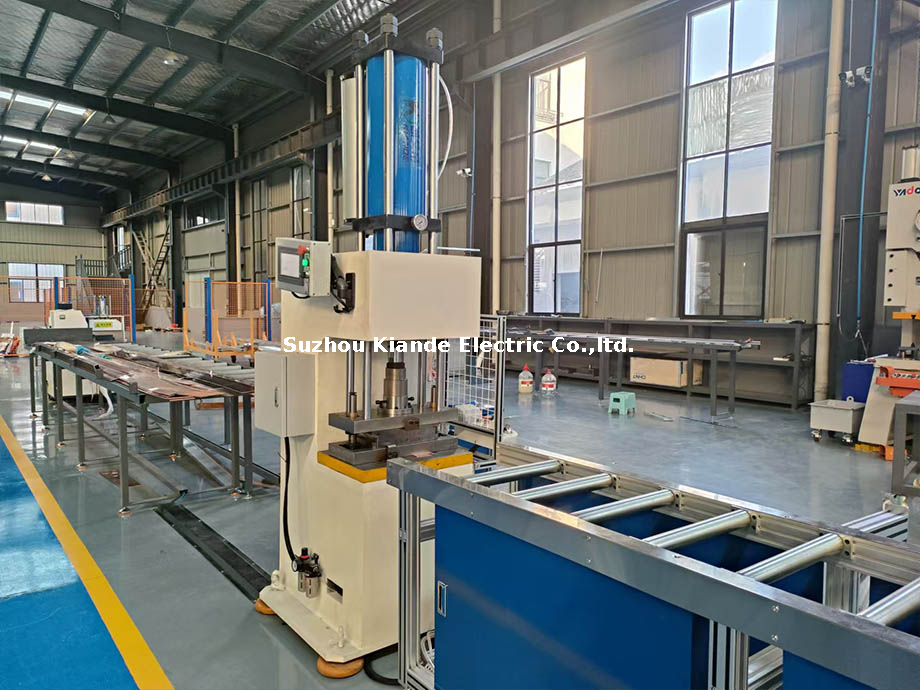

Цифровая машина для пробивки шин используется для пробивки двух концов шины за один раз, чтобы гарантировать параллельность профиля шины и проводника. Этот параллельность обеспечивает надежное соединение между проводником и соединением, что позволяет контролировать повышение температуры соединения. Ключевым моментом является то, что машина может регулировать коэффициент отскока в зависимости от материала и ширины проводника. Коэффициент отскока варьируется в зависимости от изгиба или различной ширины проводника, и такая регулировка может гарантировать параллельность.
Цифровой перфоратор для шин KD-YYJ-40(50)T обрабатывает концы шин за одну операцию. В описании изделия эта операция связана с параллельностью профиля шины и проводника. Цифровая регулировка коэффициента отскока учитывает материал и ширину проводника. Для этой машины конечной обработки предусмотрена гибридная гидравлическая и пневматическая силовая установка и быстрая смена матрицы. |  |
| Спецификация | параметров . |
|---|---|
| Модель. | КД-YYJ-40(50)Т |
| Тип мощности изгиба. | Гидравлический и пневматический гибрид |
| Пресс-форма . | 40T или 50T, Макс. 80Т |
| Размер рабочего места | Быстрая смена матрицы |
| . | Д450мм*Ш340мм |
| Режим управления. | Цифровое управление |
| Источник воздуха. | 0,6 МПа |
| Размеры оборудования | 220–230 В переменного тока, 50–60 Гц, 80 Вт |
| . | Д680мм* Ш580мм* В2600мм |
Единовременная обработка завершенияВ источнике описана обработка двух концов за одну операцию. | Регулировка отскокаКоэффициент можно регулировать в зависимости от материала и ширины проводника. | Цифровое управлениеЦифровое управление указано в таблице параметров. |
Гибридная энергетическая системаУказанный тип мощности сочетает в себе гидравлический и пневматический режим работы. | Быстрая смена матрицыБыстрая смена матрицы явно указана в источнике. | Варианты давленияВ таблице указано 40T или 50T, максимум 80T. |
ФункцииОднократная обработка конца — источник описывает обработку двух концов за одну операцию. Регулировка отскока — коэффициент можно регулировать в зависимости от материала и ширины проводника. Цифровое управление — Цифровое управление указано в таблице параметров. | Принцип работы
|
Подготовка концов шинопроводаЦифровая обработка концов шин под заданную геометрию соединения. | Прилегание проводника к суставуПодготовка концов связана с выравниванием проводника и соединения. | Выравнивание профиля шинопроводаОбработка, направленная на сохранение параллельности с профилем шины. |
Предоставьте чертеж конца проводника и требования к штампу.
Убедитесь, что конфигурация 40T или 50T соответствует предполагаемой работе.
Определите изменения материала и ширины, которые требуют отдельных настроек.
Рекомендуемые приемочные проверки станка для пробивки цифровых шин:
Обзор параллелизмаИзмерьте обрабатываемый конец относительно заданной геометрии проводника и профиля. | Настройка материалаУбедитесь, что настройки отскока соответствуют фактическому материалу и ширине проводника. | Изменение оснасткиПроверьте посадку штампа и первую обработанную деталь после смены инструмента. |
Фокус на конечной штамповкеМашины для вырубки цифровых шин входят в официальный ассортимент оборудования Kiande. | Оборудование соединительной панелиПроизводитель также указывает специальный центр соединительной шины. | Сопутствующее оборудование для проводниковЕе портфолио охватывает обработку проводников и последующую сборку шин. |
Регулировка отскока учитывает изменения материала и ширины, описанные на странице продукта.
В оборудовании основное внимание уделяется геометрии концов, используемых в соединениях шин.
Станцию пробивки концов можно рассматривать наряду с другими кондукторными машинами компании.
Другие машины для подготовки проводников и соединений: Центр обработки соединительных шин , Многофункциональный станок для обработки шинных проводов , Ручной сборочный станок.
Производство шинопроводов
Подготовка к совмещению автобусов
Изготовление электрических соединений
Цифровая перфорация шин включена в официальную комплектацию продукта Suzhou Kiande Electric Co.,Ltd. Компания также производит соединительные шины и многофункциональное токопроводящее оборудование, в ее профиле указаны проектно-конструкторские и производственные подразделения. |  |
Отправьте материал проводника, ширину и чертеж соединения.
Ознакомьтесь с выбором давления и набором инструментов.
Проверьте геометрию торца после согласования настройки отскока для конкретного материала.
На официальном сайте Kiande представлен патент на изобретение оборудования для обработки токопроводов. Это технологический документ компании. Он не устанавливает соответствие CE или действующую сертификацию ISO для каждой конфигурации продукта. |  |
KD-YYJ-40(50)T предназначен для обработки двух концов шин за одну операцию для обеспечения параллельности проводников и профилей.
В описании KD-YYJ-40(50)T поясняется, что отскок зависит от материала и ширины проводника. Коэффициент корректируется в соответствии с этими условиями.
В таблице KD-YYJ-40(50)T указано 40T или 50T и максимум 80T. Подтвердите номинал заказанной конфигурации.
Для KD-YYJ-40(50)T предусмотрена быстрая смена матрицы. Поставляемая матрица по-прежнему должна соответствовать требуемой геометрии торца.
Опубликованные значения составляют 0,6 МПа для воздуха и электрическую мощность 220–230 В переменного тока, 50–60 Гц, 80 Вт для KD-YYJ-40(50)T.
Указанное рабочее место имеет размеры Д450 мм × Ш340 мм. Размеры оборудования составляют Д680 мм × Ш580 мм × В2600 мм, без учета зазоров для опор заготовки.
