Разработано Кианде Электрик, ведущего производителя и поставщика современного промышленного оборудования для производства электроэнергии.
Разработан специально для удовлетворения строгих требований массового производства.
Объединяет несколько производственных этапов в единую высокоэффективную площадку.
Обеспечивает исключительную точность при строгих производственных допусках.
Прямые поставки из Кианде Электрик обеспечивает оптимальную стоимость и всестороннюю техническую поддержку.

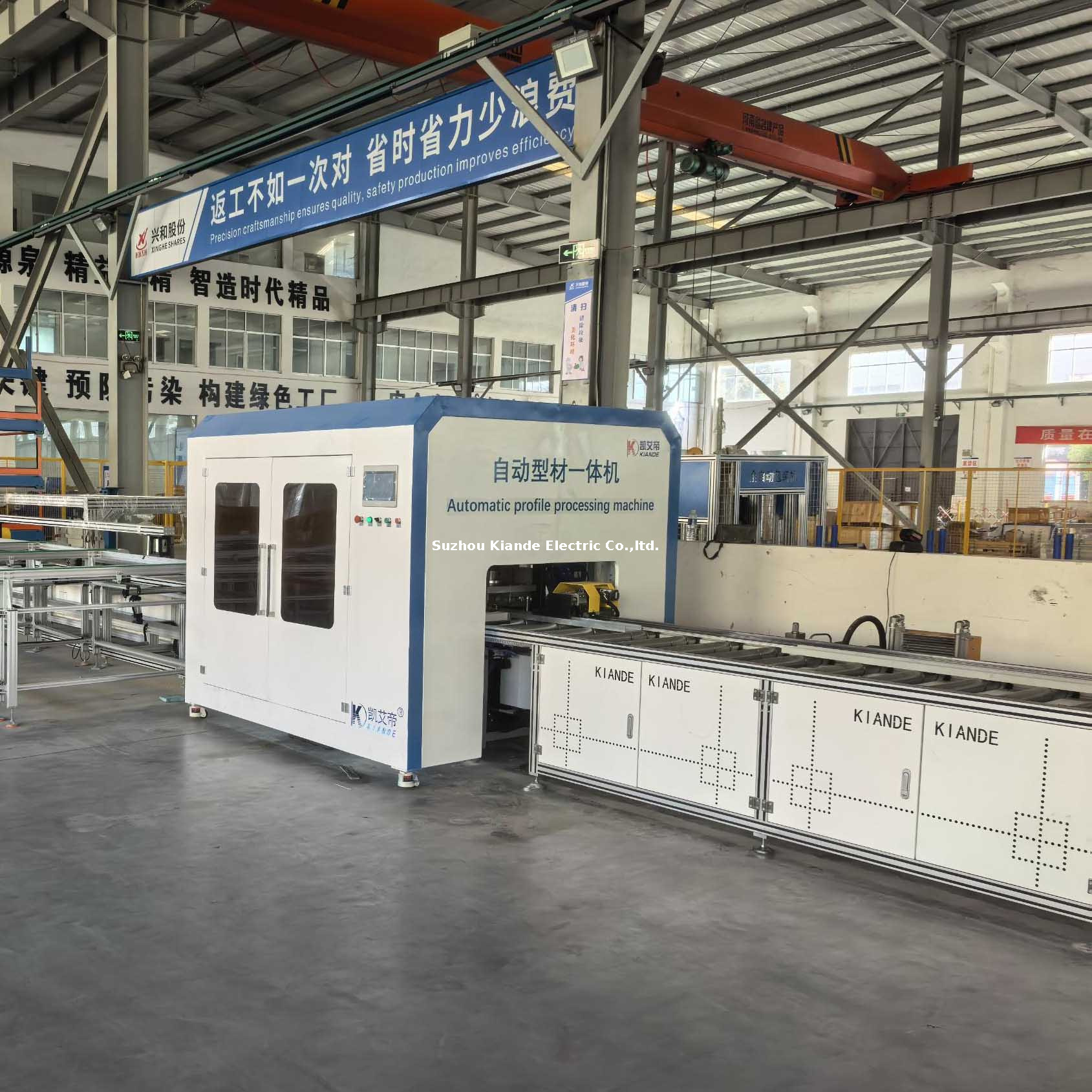

Многофункциональный станок для обработки шинных проводов KD-DTYTJ-C/A-4.5(6) сочетает в себе несколько операций по изготовлению проводников. Опубликованная спецификация охватывает медь и алюминий, гибку, штамповку, штабелеукладчик и пильное полотно. Заявленный диапазон проводников составляет 1200–6000 мм в длину, 140–300 мм в ширину и 2–6 мм в толщину. Маркировка штрих-кодом или QR-кодом не является обязательной. Значения позиционирования публикуются отдельно от допусков на размеры готовой детали. |  |
Изгиб 400, пуансон 300 и головка штабеля 300 сохраняются без изобретенных силовых агрегатов. Операция штабелеукладчика требует определения на основе чертежа. Широкие рекламные проценты и непроверенные заявления об универсальной совместимости опущены.
| Спецификация | параметров . |
|---|---|
| Модель. | KD-DTYTJ-C/A-4.5(6) |
| Усилие изгиба. Пробойник | 400 |
| . | 300 |
| Штабелер. Ход головки | 300 |
| по оси X. | 1800 мм |
| Скорость по оси X. Размер | 0~150 мм/с |
| маркировки | Штрих-код, QR-код (необязательно) |
| проводника (алюминий, медь). Длина | 1200 мм~6000 мм |
| Ширина | 140 мм~300 мм |
| Толщина | 2 мм~6 мм |
| Точность позиционирования | 0,2 мм |
| Точность повторяющегося позиционирования | 0,05 мм |
| Пильное полотно | 2кВт |
| Диаметр полотна электропилы | 400 мм |
| Макс. Ширина изгиба | 300 мм |
| Макс. Разница высот изгиба | 40 мм |
| Макс. гидравлической силы | 31,5 МПа |
| Мощность | 380~415В переменного тока, 50~60Гц, 10кВт |
Медь и алюминийОба материала проводников указаны в таблице спецификаций. | Многофункциональная обработкаВ таблице приведены характеристики гибки, штамповки, штабелирования и распиловки. | Длинный диапазон проводниковОпубликованный диапазон длин проводников составляет 1200–6000 мм. |
Данные позиционированияТочность позиционирования составляет 0,2 мм, а точность повторного позиционирования — 0,05 мм. | Дополнительная маркировка кодаМаркировка штрих-кодом и QR-кодом указана как необязательная. | Гибкий конвертМаксимальная ширина изгиба 300 мм, максимальная разница по высоте 40 мм. |
ФункцииМедь и алюминий. Оба материала проводников указаны в таблице спецификаций. Многофункциональная обработка. В таблице перечислены характеристики гибки, штамповки, штабелирования и распиловки. Длинный диапазон проводников. Опубликованный диапазон длин проводников составляет 1200–6000 мм. | Принцип работы
|
Изготовление медных проводниковОбработка медных шин в указанном размерном ряду. | Обработка алюминиевых шинПодготовка алюминиевых жил под необходимую геометрию. | Комбинированные операции с проводникамиПроизводство, требующее нескольких технологических операций на одном станке. |
Определите отверстия, изгибы, положения резки и значение требуемой операции штабелеукладчика.
Отправьте материал, длину, ширину и толщину на проверку оснастки.
Укажите, требуется ли дополнительная маркировка штрих-кодом или QR-кодом.
Рекомендуемые приемочные проверки многофункционального станка для обработки шинных проводов:
Положение и геометрия деталиПроверьте расположение станка отдельно от размеров готовой детали. | Проверка изгибов и отверстийПроверьте ширину изгиба, разницу высот и расположение отверстий на типовом стержне. | Проверка силового подразделенияПодтвердите единицы измерения и номинальные значения опубликованных значений изгиба, пуансона и штабелеукладчика. |
Ассортимент проводникового оборудованияМногофункциональная обработка шинных шин подробно описана в профиле компании Kiande. | Соседние производственные машиныОфициальная продукция компании также включает цифровую штамповку торцов и обработку стержней. | Производственные отделыКомпания определяет функции исследований и разработок, проектирования, производства и обслуживания. |
Размеры меди и алюминия указаны непосредственно в технической таблице.
Данные позиционирования и повторного позиционирования можно просматривать независимо.
Дополнительная кодовая маркировка обеспечивает определенный выбор для идентификации детали.

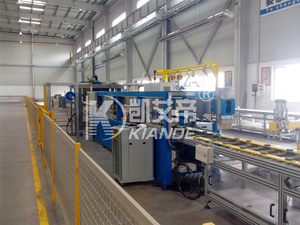

Другие машины для подготовки и сборки проводников: Цифровая машина для пробивки шин. , Центр обработки соединительных шин. , Автоматическая линия сборки шин..
Производство шинопроводов
Электротехническое производство из меди и алюминия
Оборудование для производства автобусов
Suzhou Kiande Electric Co.,Ltd. перечисляет многофункциональные станки для обработки проводников в своем ассортименте электротехнического оборудования. Профиль компании также охватывает оборудование для обработки, сборки и контроля стержней, поддерживаемое указанными инженерными и производственными отделами. |  |
Укажите материал, поперечное сечение, отверстия, изгибы и положения разреза.
Уточните единицы измерения силы и работу штабелеукладчика в специальном предложении для конкретной модели.
Обсудите необходимые допуски готовой детали и дополнительную маркировку.
На официальном сайте Kiande представлен патент на изобретение оборудования для обработки токопроводов. Это технологический документ компании. Он не устанавливает соответствие CE или действующую сертификацию ISO для каждой конфигурации продукта. |  |
В KD-DTYTJ-C/A-4.5(6) указаны алюминий и медь. Опубликованный диапазон толщины составляет 2–6 мм.
Стол KD-DTYTJ-C/A-4.5(6) имеет длину 1200–6000 мм, ширину 140–300 мм и толщину 2–6 мм.
Из этого рисунка автоматически не следует допуск готовой детали. В KD-DTYTJ-C/A-4.5(6) указаны позиционирование с шагом 0,2 мм и повторение с шагом 0,05 мм; проверьте фактическую деталь по ее чертежу.
Маркировка штрих-кодом и QR-кодом не является обязательной для KD-DTYTJ-C/A-4.5(6). Включите требуемый метод маркировки в подтвержденный комплект оборудования.
KD-DTYTJ-C/A-4.5(6) определяет максимальную ширину изгиба 300 мм и максимальную разницу высот изгиба 40 мм.
В источнике указано 400, 300 и 300 соответственно, но в таблице не указаны их подразделения. Подтвердите единицы измерения для KD-DTYTJ-C/A-4.5(6); не предполагайте, что кН.
В KD-DTYTJ-C/A-4.5(6) указано пильное полотно диаметром 400 мм, мощность пильного полотна 2 кВт и питание станка 380–415 В переменного тока, 50–60 Гц, 10 кВт.
