Неточные расстояния между отверстиями при производстве распределительных устройств создают дополнительные затраты, которые менеджеры по эксплуатации не могут игнорировать. Отклонение в доли миллиметра в процессе штамповки быстро приводит к браку меди или алюминия, а также к часам потерянного труда, потраченным на ручную доработку во время окончательной сборки. Когда технические специалисты вынуждены вручную напиливать или сверлить несовмещенные отверстия в цехе, структурная и электрическая целостность всей панели оказывается под угрозой.
Основная задача пробивки отверстий в соединениях заключается в достижении повторяемости допусков в пределах субмиллиметра при крупносерийном производстве. Медь и алюминий — очень пластичные материалы. Без точного контроля процесс штамповки вызывает деформацию, растяжение или тепловое расширение материала, что искажает макет. Для поддержания точных межцентровых расстояний требуется система, способная одновременно управлять этими физическими переменными.

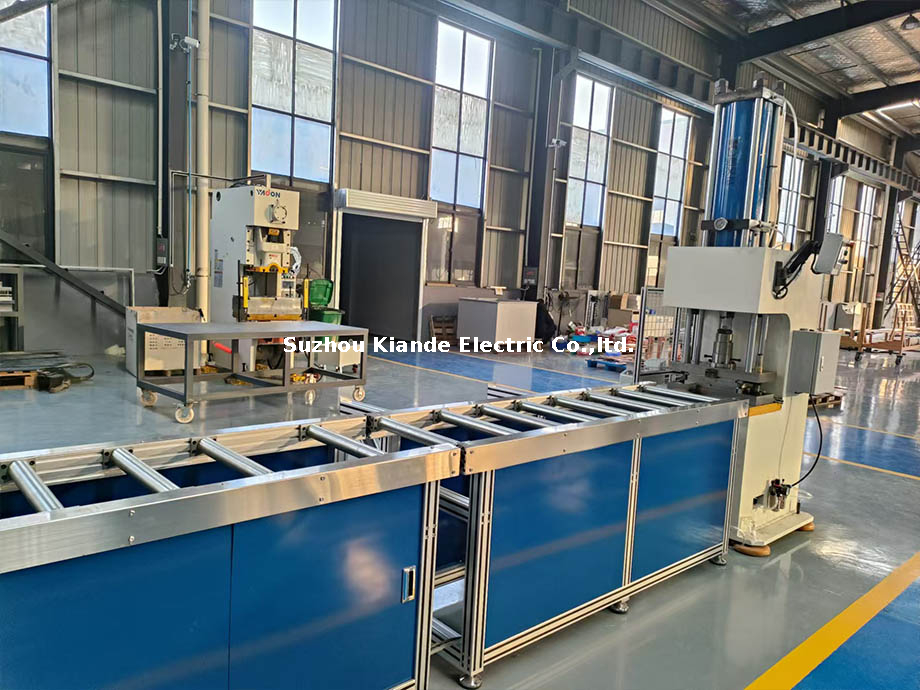

Современное оборудование решает эту проблему за счет сочетания жесткой механической архитектуры и передовой интеграции программного обеспечения. Благодаря исключению ошибок ручного измерения и догадок оператора, высококачественный шиномонтажный станок обеспечивает постоянную точность. Технические закупщики, оценивающие эти системы, должны не ограничиваться базовым тоннажем и скоростью, а вместо этого сосредоточиться на конкретной механике позиционирования, системах зажима и программном обеспечении управления, которые гарантируют точность перед покупкой.
Точность расстояния между отверстиями в шинопроводном станке зависит от синхронизации в реальном времени программного обеспечения управления с ЧПУ, линейных направляющих с сервоприводом и жестких гидравлических штамповочных цилиндров.
Несовпадение отверстий в соединительных стержнях ухудшает электрический контакт, увеличивает контактное сопротивление и нарушает международные стандарты панельного строительства (например, IEC 61439, UL 891).
Оценка станка для пробивки шин требует оценки его системы позиционирования (абсолютные энкодеры с сервоприводом или ручные упоры) и структурной жесткости его зажимной и инструментальной рамы.
Хотя блок перфорации шин 3 в 1 обеспечивает универсальность для специализированных предприятий, для крупносерийных операций требуются специальные перфорационные центры с ЧПУ, чтобы исключить механический дрейф и поддерживать строгие допуски на расстояние в масштабе.
Даже отклонение расстояния между отверстиями на 0,5 мм может привести к остановке сборки распределительного устройства. Если соединительные отверстия не совпадают идеально с изоляторами, выключателями или соседними шинами, правильное закрепление болтов становится невозможным. Специалистам по сборке часто приходится выполнять сверление на полу, чтобы усилить соединение. Такая практика нарушает структурную целостность шины, уменьшает площадь поперечного сечения и приводит к попаданию металлической стружки в чистую среду сборки, что повышает риск будущих коротких замыканий. В устройствах с высокой силой тока любое уменьшение площади поперечного сечения соединения создает узкое место для прохождения тока.
Неточное расстояние между отверстиями напрямую приводит к нарушению строгих стандартов зазоров и путей утечки, указанных в IEC 61439 и UL 891. Эти международные стандарты определяют минимальные необходимые расстояния между частями под напряжением для предотвращения искрения. Если отверстия пробиты за пределами допуска, физическое положение установленной шины смещается. Этот непреднамеренный сдвиг может уменьшить расчетные воздушные зазоры между фазами или между фазой и землей, что приведет к тому, что готовая панель не пройдет сертификационные испытания и потребует полной переработки компоновки. Инспекторы внимательно изучают эти пробелы, и неудачная проверка означает снос всей панели.
Физика плохих соединений сопряжена с серьезными электрическими и термическими рисками. Несовпадение отверстий не позволяет болтам оказывать равномерное давление по всему соединению. Это уменьшает эффективную площадь контакта поверхности между перекрывающимися стержнями. Уменьшенная площадь контакта увеличивает электрическое сопротивление соединения. При большой нагрузке это локальное сопротивление создает опасные точки перегрева, усугубляя осложнения скин-эффекта и потенциально приводя к выходу из-под контроля температуры, ухудшению изоляции или катастрофическому выходу панели из строя. Мы видели, как панели плавились просто потому, что одно соединение было прикручено не по центру, в результате чего пятно контакта уменьшалось всего на 15 процентов.
Помимо безопасности и соблюдения нормативных требований, пробивка за пределами допусков приводит к немедленным потерям материала и уменьшению запасов. Медь и алюминий с высокой проводимостью относятся к товарам премиум-класса. Утилизация полностью обработанной двухметровой шины из-за отклонения последнего отверстия на миллиметр представляет собой полную потерю как материала, так и затраченного машинного времени. В крупносерийном контрактном производстве такая деформация материала и последующий процент брака быстро снижают операционную рентабельность, превращая прибыльные циклы в финансовые обязательства. Одна только стоимость необработанной меди делает точность непреложным требованием в цехе.
Системы ЧПУ с замкнутым контуром являются мозгом операции, преобразуя данные CAD/CAM в точные физические координаты на станине станка. В отличие от систем с разомкнутым контуром, которые слепо отправляют команды движения, контроллеры с замкнутым контуром постоянно контролируют фактическое положение материала. Они рассчитывают точное расстояние, необходимое для следующего удара, и регулируют приводные механизмы в режиме реального времени, чтобы гарантировать, что материал достигнет точной координаты, указанной в инженерном файле. Это устраняет дрейф, от которого страдают старые машины с разомкнутым контуром.
Серводвигатели с высоким крутящим моментом в сочетании с абсолютными поворотными или линейными энкодерами обеспечивают критически важную обратную связь в реальном времени. Абсолютные энкодеры отслеживают точное положение оси даже при отключении питания, что устраняет необходимость постоянного повторного возврата в исходное положение. Этот непрерывный контур обратной связи позволяет машине автоматически компенсировать физическое сопротивление, такое как вес материала или трение, обеспечивая повторяемое расстояние между отверстиями на шинах различной длины без кумулятивного дрейфа. При толкании тяжелого медного стержня толщиной 12 мм сервоприводу приходится преодолевать значительную инерцию, а энкодер обеспечивает остановку точно на отметке.
Механическая передача энергии требует надежных компонентов для обеспечения точности. Мощные двухрядные линейные направляющие выдерживают вес материала и зажимной каретки. Эти направляющие предотвращают боковое отклонение при быстрой подаче материала. Ограничивая движение строго заданной осью, линейные направляющие обеспечивают идеально прямое перемещение шины в зону штамповки, предотвращая расположение отверстий под углом или перекосом. Если направляющие изнашиваются, пруток во время подачи слегка прокручивается, нарушая размер по оси Y.
Предварительно нагруженные шарико-винтовые пары с малым люфтом необходимы для устранения механического люфта. Когда серводвигатель меняет направление для позиционирования стержня, любой зазор между винтом и гайкой (люфт) приводит к ошибке позиционирования. Шарико-винтовые передачи с предварительным натягом устраняют этот зазор, гарантируя, что каждый оборот двигателя приводит к точному и предсказуемому линейному движению. Это позволяет поддерживать точные расстояния между последовательными пуансонами независимо от направления подачи. Регулярная смазка этих ШВП является обязательной для поддержания состояния нулевого люфта в течение многих лет эксплуатации.
Постоянное гидравлическое давление предотвращает колебания скорости пуансона, которые могут привести к неравномерной резке материала. Если гидравлическое давление падает во время работы на высокой скорости, пуансон может колебаться при контакте с медью, в результате чего материал слегка смещается в зажимах, прежде чем отверстие будет полностью пробито. Регулируемое давление обеспечивает быстрый и решительный ход, который аккуратно разрезает металл до того, как произойдет какое-либо боковое движение. Медленный ход пуансона часто приводит к завальцовке края отверстия, что мешает посадке плоской шайбы во время сборки.
Температура гидравлического масла сильно влияет на продолжительность цикла и стабильность работы. Во время работы машины масло нагревается и его вязкость падает, что может изменить время срабатывания гидравлических клапанов. В машинах высокого класса используются активные масляные радиаторы для стабилизации вязкости. Поддержание постоянной температуры масла гарантирует, что время цикла штамповки остается одинаковым от первой части смены до последней, сохраняя точность зазора. Операторам следует внимательно следить за датчиками температуры масла во время тяжелых летних графиков производства.
Жесткая монолитная чугунная или сварная стальная рама необходима для того, чтобы выдерживать большой тоннаж гидравлического удара без деформации конструкции. Когда 30-тонный цилиндр пробивает толстую медь, противодействующая сила пытается раздвинуть корпус машины. Если рама прогибается, выравнивание пуансона смещается в середине хода, удлиняя отверстие и разрушая точность межцентрового расстояния. Часто можно услышать стоны под нагрузкой плохо построенной рамы; этот звук — звук исчезновения вашей терпимости.
Точное выравнивание пуансона во многом зависит от оптимального зазора матрицы, обычно соблюдаемого правила 10% в зависимости от толщины материала. Правильный зазор обеспечивает чистый срез. Если зазор слишком мал или пуансон смещен, инструмент будет тянуть, разрывать или выдавливать материал вбок во время хода. Это боковое выдавливание искусственно изменяет расстояние между отверстиями, вызывая непредсказуемое растяжение общей длины шины. Замена штампов в соответствии с конкретной толщиной обрабатываемого материала — это шаг, который операторы не могут пропустить.
Автоматизированные системы позиционирования по осям X/Y имеют явное преимущество перед ручными или полуавтоматическими одноосными упорами. Многоосные системы захватывают материал один раз и перемещают его точно под пуансоном как по длине, так и по ширине. Одноосные упоры требуют, чтобы оператор вручную прижимал материал к физическому блоку по длине и часто вручную регулировал маховик по ширине, что приводит к человеческой ошибке в каждом месте отверстия. Один только фактор усталости означает, что ручные остановки теряют точность к концу восьмичасовой смены.
Схема принятия решений зависит от объема производства, сложности детали и частоты расположения различных схем отверстий. Для крупносерийного производства сложных соединительных стержней с шахматным расположением отверстий необходима полностью автоматизированная система X/Y для поддержания производительности и точности. Для простых, повторяющихся, небольших объемов работ, где требуется только один ряд отверстий, может быть достаточно надежного одноосного цифрового упора, при условии, что оператор обладает высокой дисциплиной. Однако по мере усложнения конструкции ограничения одноосных упоров быстро становятся очевидными.
Автоматические многофункциональные индексирующие револьверные головки сохраняют точность, выполняя отверстия различной конфигурации без необходимости смены инструмента вручную. Когда оператор останавливает станок, чтобы физически поменять пуансон и матрицу, материал часто смещается или привязка теряется. Револьверные системы поворачивают необходимый инструмент в нужное положение за считанные секунды, в то время как материал остается надежно зажатым, гарантируя, что последовательность позиционирования никогда не прерывается. Этот непрерывный зажим является секретом поддержания жестких допусков на пруток, для которого требуются отверстия разных размеров.
Станки с одной станцией требуют, чтобы оператор просверлил все отверстия одного размера, разжал стержень, сменил инструмент, повторно зажал стержень и обработал стержень следующего размера. Каждый раз, когда зажимы освобождаются, нулевая точка отсчета оказывается под угрозой. Если оператору не удастся полностью прижать стержень к упорам во время повторного зажима, второй набор отверстий окажется не в фазе с первым набором, что приведет к разрушению детали.
Защита меди или алюминия во время быстрого цикла штамповки имеет решающее значение. Система зажима должна удерживать стержень с достаточной силой, чтобы предотвратить его втягивание в матрицу на этапе зачистки (когда пуансон втягивается). Если материал приподнимется или сместится хотя бы незначительно во время зачистки, точка отсчета для следующего отверстия будет навсегда потеряна. Силы зачистки могут быть огромными, особенно при работе с толстым и мягким алюминием, который имеет тенденцию схватывать пуансон.
Нецарапающие гидравлические зажимы высокого давления, оснащенные защитными полиуретановыми прокладками, необходимы для предотвращения проскальзывания материала — основной причины совокупного смещения промежутков. Эти подушечки плотно сжимают гладкую поверхность меди, не оставляя вмятин и царапин, которые могут поставить под угрозу поверхность электрического контакта готовой соединительной планки. Голые стальные зажимы будут царапать медь, создавая выступы, которые предотвращают плоское сочленение во время сборки.
Способность машины импортировать стандартные инженерные файлы (файлы DXF, DWG, 3D STEP) непосредственно в контроллер полностью исключает ручное программирование. Когда операторы вынуждены читать бумажный чертеж и вводить координаты на клавиатуре, риск транспонирования чисел или неправильного расчета смещений резко возрастает. Прямой импорт файлов гарантирует, что машина выполнит именно то, что задумал инженер. Это также значительно ускоряет время наладки, обеспечивая прибыльное мелкосерийное производство.
Оценка программного обеспечения также означает поиск функций автоматического раскроя и компенсации. Усовершенствованные контроллеры включают программное обеспечение, которое автоматически компенсирует коэффициент растяжения материала. Поскольку мягкие металлы слегка удлиняются при штамповке, программное обеспечение динамически регулирует расстояние между последующими отверстиями, чтобы компенсировать это растяжение, гарантируя, что окончательные габаритные размеры остаются в пределах допуска. Без этой программной компенсации стержень с двадцатью отверстиями может оказаться на три миллиметра длиннее, чем предполагалось.
Специализированные перфорационные центры с ЧПУ обеспечивают максимальную скорость и высочайшую повторяемость, часто обеспечивая допуски до ±0,1 мм. Эти станки оснащены автоматической сменой инструментов и мощными системами непрерывной подачи, что делает их идеальными для непрерывного производства сложных соединительных стержней. Основными недостатками являются более высокие первоначальные капитальные затраты, большая площадь цеха и их одноцелевая функциональность, поскольку они не сгибаются и не режутся. Для магазина, продающего тысячи одинаковых батончиков в неделю, это единственный логичный выбор.
Пробивной станок для шин 3 в 1 сочетает в себе резку, гибку и штамповку в одном блоке. Это делает его очень экономичным для производителей нестандартных панелей и магазинов с низким и средним объемом продаж. Однако эти агрегаты часто используют один гидравлический насос на трех станциях, что может повлиять на постоянство давления, если одновременно используются несколько станций. Они также часто полагаются на ручное позиционирование или более простые цифровые считывания, что требует более высоких навыков оператора для поддержания строгой точности расстояния между отверстиями по сравнению с полностью автоматизированными устройствами с ЧПУ.
Многофункциональный перфоратор шин требует от оператора четкого понимания состояния машины. Если кто-то сгибает тяжелый стержень с одной стороны машины, а другой оператор пытается нанести удар с другой, внезапное падение гидравлического давления может привести к остановке пуансона или плохому срезу. Требуется специальное обучение ограничениям одновременной работы, чтобы предотвратить повреждение деталей из-за перепадов давления.
Покупатели должны сопоставлять универсальность с абсолютной автоматизированной точностью, исходя из их конкретных требований к допускам, пропускной способности и трудовых ресурсов. Анализ вашего производственного комплекса — это первый шаг.
| Специальный | перфорационный центр с ЧПУ, | многофункциональный станок (3-в-1) |
|---|---|---|
| Допуск точности | До ±0,1 мм (автоматическая компенсация) | От ±0,2 мм до ±0,5 мм (зависит от оператора) |
| Объем производства | Большие объемы, непрерывные смены | Малый и средний объем, индивидуальные прогоны |
| Изменения в инструментах | Автоматическая многофункциональная револьверная головка | Требуется ручная замена инструмента |
| Площадь и полезность | Большая занимаемая площадь, только штамповка | Компактный, с ручками можно пробивать/сгибать/резать. |
| Требуется трудовая квалификация | Низкий (управляемый CAD/CAM) | Высокий (Ручное позиционирование/привязка) |
Даже самый точный станок для штамповки шин будет производить плохие детали, если исходный материал некачественный. Медные и алюминиевые стержни с непостоянной прямолинейностью кромок, различной закалкой или колебаниями толщины не будут правильно прилегать к контрольным меркам станка. Если стержень изогнут, линейное расстояние, измеренное машиной, не будет соответствовать фактическому ровному расстоянию материала. В кривом стержне невозможно пробить прямые отверстия.
Для смягчения последствий необходимо внедрить строгий контроль качества поступающих материалов (QA) и стандартизированные процедуры загрузки операторов. Операторы должны быть обучены распознавать искривленный материал и последовательно загружать его, гарантируя, что опорная кромка всегда находится заподлицо с упорами нулевой точки машины, прежде чем начинать последовательность зажима. Отбраковка некондиционного сырья на приемном доке позволяет сэкономить тысячи долларов на списанных готовых деталях.
Тупые пуансоны или изношенные штампы создают заусенцы и деформацию материала. Вместо того, чтобы аккуратно резать, тупой инструмент тянет материал вниз, в матрицу. Это перетаскивание физически выводит шину из строя, растягивая металл и изменяя расстояние до ранее пробитого отверстия. Проверка кромок инструментов должна быть ежедневной задачей по техническому обслуживанию, а не делаться только тогда, когда детали начинают не соответствовать требованиям контроля качества.
Холодная сварка меди усугубляет эту проблему. В процессе штамповки микроскопические частицы меди прилипают к стальному инструменту. Это накопление вызывает асимметричные силы сопротивления во время извлечения. Автоматические системы смазки микротуманом имеют решающее значение. Они наносят на инструмент тонкий слой смазочно-охлаждающей жидкости перед каждым ходом, сохраняя инструмент чистым, уменьшая нагрев и обеспечивая прямолинейное движение пуансона, не прилипая к заготовке. Работа вхолостую на меди — это гарантированный способ одновременно разрушить инструмент и допуски.
Вибрации цеха, колебания температуры окружающей среды и длительный механический износ шариковых винтов и линейных направляющих в конечном итоге приводят к снижению точности станка. Машина, которая работает идеально точно в выставочном зале с контролируемой температурой, может смещаться, если ее разместить рядом с тяжелыми штамповочными прессами в помещении без климатического контроля. Термическое расширение самого корпуса машины во время жаркой летней смены может сместить нулевую точку на несколько десятых миллиметра.
Меры по смягчению последствий включают обязательную ежегодную проверку лазерной калибровки и геометрического выравнивания осей машины. Бригады по техническому обслуживанию должны убедиться, что линейные направляющие остаются идеально параллельными и что в шарико-винтовых передачах не возникает люфта. Установка вибропоглощающих фундаментных подушек во время первоначальной настройки также изолирует машину от внешних вибраций пола, которые могут нарушить обратную связь энкодера.
Точность расстояния между отверстиями является важнейшей защитой от электрического сопротивления контактов, перегрева и узких мест при сборке. При оценке новой системы отдавайте предпочтение жесткой конструкции рамы, сервопозиционированию с замкнутым контуром с помощью линейных энкодеров и надежным системам зажима, а не скорости штамповки. Быстрый станок, производящий детали, выходящие за пределы допусков, только ускоряет отходы материала.
Чтобы убедиться, что оборудование соответствует вашим эксплуатационным потребностям, выполните следующие действия:
Проанализируйте текущие показатели брака и количество переработок сборки, чтобы количественно оценить точный финансовый эффект существующих неточностей штамповки.
Определите максимально допустимый допуск на расстояние между отверстиями соединительных стержней на основе конкретных стандартов распределительных устройств, которым должно соответствовать ваше предприятие.
Запросите живую демонстрацию у поставщиков, включенных в короткий список, в частности попросите их провести пробный удар на вашем собственном сырье для проверки допусков и рабочего процесса перехода от САПР к машине.
Оцените возможности местного сервисного обслуживания поставщика, уделив особое внимание его способности выполнять ежегодную лазерную калибровку и быстро поставлять сменный инструмент.
A: Большинство высококачественных станков с ЧПУ поддерживают точность расстояния между отверстиями от ±0,1 мм до ±0,15 мм. Это во многом зависит от толщины материала, общей длины обрабатываемой шины и остроты инструмента.
Ответ: Несмотря на высокую точность, машина 3 в 1 обычно использует ручные упоры или более простое цифровое позиционирование. Это означает, что окончательная точность в большей степени зависит от навыков оператора и бережного обращения с материалом, чем при использовании полностью автоматизированного перфоратора с ЧПУ с сервоприводом.
Ответ: Более толстые материалы требуют большей мощности штамповки. Если система зажима машины неадекватна или зазор матрицы неправильный, такая высокая сила может вызвать прогиб рамы или растяжение материала, что приведет к смещению промежутков.
О: Несоосность обычно вызвана проскальзыванием материала из-за недостаточного давления зажима, тупым инструментом, вызывающим сопротивление материала, или скоплением медной стружки в матрице, мешающей материалу сидеть ровно.
Ответ: Когда пуансон пробивает мягкую медь или алюминий, он смещает материал вбок, вызывая небольшое удлинение стержня. Усовершенствованное программное обеспечение ЧПУ компенсирует этот коэффициент растяжения, специфичный для материала, во время цикла подачи, чтобы обеспечить точное межцентровое расстояние.
Ответ: При крупносерийном производстве механические оси и задние упоры следует проверять ежемесячно. Комплексная геометрическая и программная калибровка должна выполняться ежегодно сертифицированным специалистом с использованием лазерных измерительных инструментов.
А: Да. Более мягкие закалки более склонны к растяжению и деформации во время удара пуансона. Если инструмент не острый как бритва и зазор матрицы не оптимизирован, эта деформация приведет к изменению межцентрового расстояния отверстий.
