В крупносерийном производстве распределительных устройств, панелей управления и систем распределения электроэнергии основным узким местом редко является скорость выполнения одного разреза или изгиба; это время перехода между различными производственными задачами. Перемещение тяжелых медных или алюминиевых шин между изолированными одноцелевыми станциями приводит к задержкам при транспортировке материалов, увеличивает риск неточностей размеров и увеличивает затраты на рабочую силу. Традиционные установки страдают от длительного простоя при смене инструментов и ручных измерениях.
Современные интегрированные системы объединяют операции резки, штамповки и гибки в единое пространство. Они варьируются от компактного станка для изготовления шин 3 в 1 до полностью автоматизированного центра обработки соединений шин . Понимание того, как современная шинопроводная машина механически и цифровым способом переключается между этими задачами, имеет решающее значение для оценки производительности производства, рентабельности инвестиций в оборудование и масштабируемости эксплуатации.
Независимость станции: в высококлассных агрегатах используются независимые гидравлические цилиндры и специальные группы мотор-насосов, что позволяет одновременно выполнять несколько задач без перепадов давления или вмешательства станции.
Архитектура инструментов: переход от ручной замены одной матрицы к интегрированным системам поворотных револьверных головок в цифровом станке для пробивки шин резко сокращает время механической переналадки с минут до секунд.
Цифровая оркестровка: интеграция ЧПУ и ПЛК позволяет операторам программировать сложные, многоэтапные рабочие процессы (например, штамповка, затем гибка) через единый интерфейс, сводя к минимуму ручное перемещение материала.
Риск или вознаграждение. Хотя консолидированные системы экономят площадь и время обработки, они создают риски единой точки отказа и проблемы с тепловой нагрузкой, которые требуют строгих протоколов профилактического обслуживания.
Для определения унифицированной занимаемой площади необходимо рассмотреть, как станции резки, штамповки и гибки интегрированы в единое шасси. Основная цель — свести к минимуму расстояние перемещения материала и количество операций, выполняемых оператором. В стандартном производственном цехе для перемещения медного прутка длиной 3 метра и толщиной 10 мм с автономных ножниц на автономный штамповочный пресс требуются тележки, подъемники и несколько операторов. Многофункциональный станок для обработки шин исключает этот транзит. Оператор загружает сырье один раз, перемещает его между соседними станциями и выполняет все операции в радиусе действия двух метров. Такая физическая консолидация напрямую сокращает время цикла и снижает физическую нагрузку на рабочую силу.
Внутренняя гидравлическая архитектура определяет, как машина справляется с множеством задач. Последовательные системы, часто встречающиеся в оборудовании начального уровня, полагаются на один гидравлический насос. Направленные электромагнитные клапаны перенаправляют мощность жидкости на одну станцию за раз. Если оператор пробивает отверстие, станции гибки и резки временно блокируются. Это снижает первоначальные капитальные затраты и снижает сложность гидравлического коллектора. Однако это серьезно ограничивает операции в загруженном цехе, поскольку в любой момент времени может выполняться только одна задача.
В конфигурациях одновременной обработки используются установки с несколькими насосами и несколькими двигателями. Эти системы имеют отдельные гидравлические контуры для каждой станции. До трех операторов могут работать независимо на станциях штамповки, резки и гибки, не испытывая гидравлических задержек или перепадов давления. Если оператор А режет пруток диаметром 12 мм, оператор Б может одновременно согнуть пруток диаметром 10 мм без остановки машины. Этот многоцилиндровый подход требует больших резервуаров для жидкости и более надежных групп двигателей, но он эффективно утрояет пропускную способность занимаемой площади.
Физическое расположение станций на машинной площадке влияет на поток материала. При линейной компоновке срез, пуансон и гибка располагаются по прямой линии. Это лучше всего работает при длительной непрерывной подаче материала, позволяя необработанным медным пруткам двигаться прямо через машину по роликовому конвейеру. Однако для поддержки материалов требуется значительная площадь на обоих концах, и операторам приходится проходить вдоль машины, чтобы переключаться между задачами.
Треугольная или радиальная планировка позволяет экономить место. Он группирует три станции вокруг центрального узла, сводя к минимуму перемещение оператора. Рабочий просто поворачивается, чтобы получить доступ к следующей станции. Такая конструкция требует тщательного планирования рабочего пространства. При сгибании длинных шин дуга материала может легко столкнуться с соседним оборудованием или стенами, если станок расположен слишком близко к углу.
Измерьте максимальную длину необработанной меди или алюминия, которую вы обрабатываете ежедневно.
Рассчитайте радиус поворота, необходимый для изгиба на 90 градусов самой длинной типичной детали.
Нанесите на карту площадь пола, чтобы обеспечить зазор не менее одного метра сверх максимального радиуса поворота.
Расположите машину рядом со стеллажами для сырья, чтобы минимизировать перемещение вилочного погрузчика.
Убедитесь, что верхнее освещение не отбрасывает тени на направляющие для штамповки и резки.

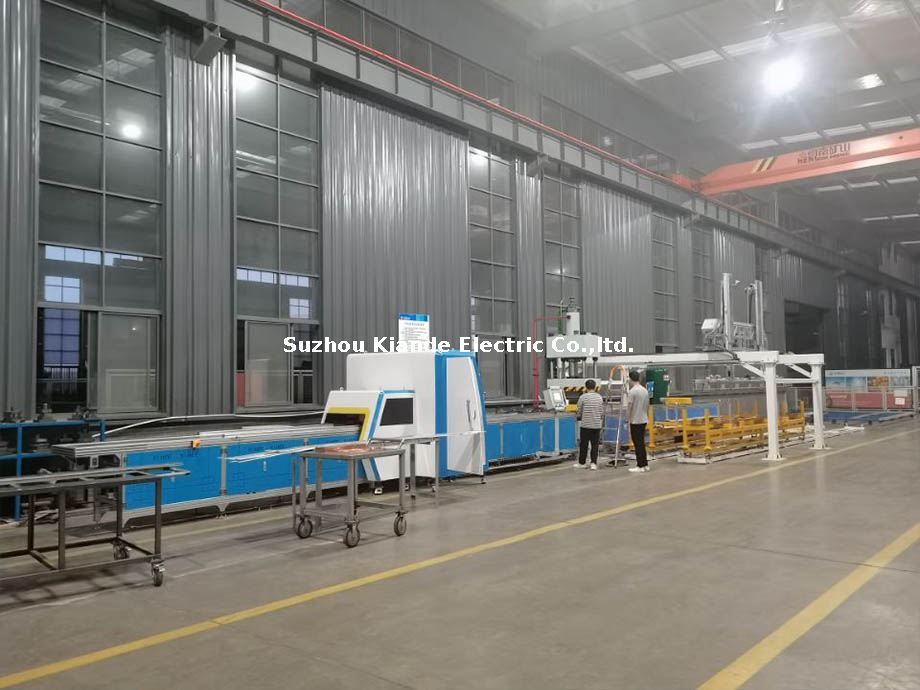

Высокопроизводительные, полностью закрытые автоматизированные линии превращают эти отдельные станции в непрерывную производственную систему. Они включают в себя автоматизированные магазины загрузки материалов, позиционирующие конвейеры с сервоприводом и роботизированные манипуляторы. Эта эволюция полностью исключает ручное кормление. Система извлекает сырье со стеллажа, пропускает его через модули штамповки и резки на основе координат ЧПУ и выбрасывает готовые детали на сортировочный стол. Такой уровень автоматизации необходим предприятиям, производящим тысячи идентичных компонентов распределительных устройств в неделю.
Переключение между задачами требует физических изменений в точках контакта машины. Скорость, точность и безопасность замены оснастки определяют общую механическую эффективность станка. Каждая минута, потраченная на борьбу с застрявшим кубиком, — это минута потерянной продуктивности.
Традиционная замена одной матрицы требует, чтобы операторы вручную откручивали пуансон, снимали матрицу с нижнего блока, вставляли новый инструмент и тщательно выравнивали зазоры. Этот процесс занимает несколько минут и сопряжен с риском ошибок выравнивания. Если пуансон и матрица сдвинуты хотя бы на долю миллиметра, инструмент выйдет из строя, разрушив закаленную сталь и потенциально травмируя оператора.
Многопозиционная поворотная револьверная головка одновременно удерживает несколько комплектов пуансонов и штампов. Эти револьверные головки, установленные на высокопроизводительном станке для пробивки цифровых шин , обычно вмещают 4, 6 или 8 наборов инструментов. Автоматическая индексация револьверной головки выравнивает правильный удар по гидравлическому цилиндру менее чем за две секунды. Оператор выбирает необходимый размер отверстия на сенсорном экране, и турель поворачивается в нужное положение. Это исключает ошибки ручного выравнивания, снижает утомляемость оператора и предотвращает потерю компонентов инструмента в цехе.
| Инструментальная система | Среднее время переналадки | Риск выравнивания | Усилия оператора |
|---|---|---|---|
| Ручной одиночный штамп | от 3 до 5 минут | Высокий (ручная калибровка) | Высокий (требуются гаечные ключи) |
| Ручная турель | от 10 до 15 секунд | Низкий (предварительно согласовано) | Средний (ручное вращение) |
| Револьверная головка с автоиндексом с ЧПУ | Менее 2 секунд | Ноль (заводская калибровка) | Нет (экранный ввод) |
Станция гибки должна обеспечивать плоскую гибку, вертикальную гибку (гибку кромки), U-образную гибку и обжатие кабельных наконечников. Переключение между этими режимами требует замены тяжелых модульных блоков матрицы. В современных машинах используются системы быстросъемных штифтов. Операторы вытягивают стопорный штифт, вынимают V-образную матрицу и вставляют U-образный блок без использования каких-либо ручных инструментов. Эта модульность обеспечивает динамичность рабочего процесса.
Пружинное сопротивление материала усложняет изгибные переходы. Чистая медь C11000 ведет себя иначе, чем конструкционные алюминиевые сплавы 6101. При изгибе на 90 градусов алюминий будет пружинить дальше, чем медь, после сброса гидравлического давления. Станция гибки механически или цифровым способом регулирует глубину хода при смене материалов, чтобы компенсировать это физическое свойство. Передовые системы используют датчики автоматического распознавания инструментов, чтобы убедиться, что установлена правильная матрица, прежде чем приводить в действие пресс, предотвращая материальный ущерб.
Установки с фиксированным лезвием часто сталкиваются с трудностями при работе с материалами разных размеров, оставляя заусенцы на более тонких заготовках и с трудом проникая в более толстые прутки. Регулируемые режущие матрицы с двойным вырезом исключают брак и деформацию. Они выбивают небольшой кусок материала, обеспечивая чистый, ровный край с обеих сторон разреза без типичного V-образного искажения, наблюдаемого при однолезвийных гильотинных ножницах.
Машины обеспечивают переход от резки тонких широких шин (например, 3 x 120 мм) к толстым, узким шинам (например, 12 x 40 мм) с помощью жестких направляющих лезвий и прочных корпусов ножниц. Высококачественные системы поддерживают строгие допуски для предотвращения образования заусенцев, а это означает, что операторам не нужно вручную регулировать зазоры лезвий при переключении между медью различной толщины. Эта возможность «загрузки и обрезки» жизненно важна для поддержания высокой производительности.
Механическая скорость мало что значит без интеллектуального управления. Цифровая интеграция превращает изолированные механические задачи в целостную, предсказуемую производственную последовательность. Система управления действует как мозг, координируя работу гидравлических мышц.
ПЛК с сенсорным экраном и промышленные ПК заменяют ручные концевые выключатели, физические ограничители измерения и шаблоны с ручной маркировкой. Операторы больше не используют рулетки и линейки для разметки мест отверстий. Они вводят параметры сердцевины, такие как толщина материала, ширина и марка меди, непосредственно в интерфейс.
Система использует эти входные данные для автоматического расчета глубины хода и положения пуансона. Это исключает брак методом проб и ошибок. Интерфейс хранит сотни программ обработки деталей, что позволяет мгновенно вызывать предыдущие задания. При поступлении заказа на конкретный заземляющий стержень оператор выбирает напильник, а станок автоматически задает углы изгиба и координаты пуансона.
Интеграция программного обеспечения CAD/CAM позволяет инженерам импортировать 2D- и 3D-проекты шин непосредственно в блок управления станком. Файлы DXF и STEP передают точные координаты отверстий и углы изгиба без ручного ввода данных. Этот мост между инженерным бюро и цехом исключает ошибки транскрипции.
Алгоритмы автоматического секвенирования диктуют порядок операций. Программное обеспечение определяет наиболее эффективный путь через машину. Обычно он сначала пробивает все отверстия, пока стержень длинный и его легко зажимать, обрезает деталь до нужной длины и выполняет изгибы в последнюю очередь. Эта последовательность сводит к минимуму замену инструмента, оптимизирует выход материала и не позволяет операторам сгибать деталь до пробивания отверстия, которое будет недоступно после гибки.
Оси X и Y с сервоприводом автоматически перемещают, зажимают и позиционируют шину для следующей задачи. Оператор просто загружает необработанный пруток в пневматические зажимы и нажимает кнопку «Старт». Сервоприводы тянут материал к точным координатам, необходимым для каждого удара, перемещаясь с точностью до миллиметра.
Цифровая система поддерживает единую исходную точку для различных задач. Это предотвращает увеличение допусков на размеры. При переходе от штамповки к гибке программа использует ту же исходную точку. Если отверстие пробито на расстоянии 50 мм от края, а требуется изгиб на расстоянии 100 мм от края, система рассчитывает оба значения из одной и той же нулевой точки, обеспечивая идеальное выравнивание окончательной сборки в шкафу распределительного устройства.
Оценка оборудования требует не только максимального тоннажа и мощности двигателя. Настоящий показатель производительности — это то, насколько быстро машина переходит от одной прибыльной задачи к другой. Время простоя во время настройки — враг эффективности производства.
Применение концепции одноминутной замены кубика (SMED) помогает рассчитать истинную отдачу от инвестиций. Аудит времени, затраченного на поиск инструментов, настройку ограничителей обратного хода и выполнение тестовых образцов, выявляет скрытые затраты. Если оператор тратит десять минут на настройку гибки и только две минуты на гибку партии из пяти деталей, процесс крайне неэффективен.
| Задача изготовления | Традиционное время наладки | Время автоматической наладки с ЧПУ | Основной механизм экономии времени |
|---|---|---|---|
| Настройка координат пуансона | от 4 до 6 минут | 5 секунд | Позиционирование по осям X/Y с сервоприводом |
| Калибровка угла изгиба | от 5 до 10 минут | 10 секунд | Цифровая компенсация пружинения |
| Измерение длины сдвига | 2–3 минуты | 2 секунды | Автоматизированный задний упор с ЧПУ |
При переходе от крупнотоннажных задач, таких как пробивка меди толщиной 15 мм, к высокоточным задачам, таким как гибка под микроуглом, проверяется корпус машины. Механическая стабильность, жесткость и пределы отклонения шасси определяют, смещаются ли допуски с течением времени. Слабая рама прогнется при сильной стрижке. Этот изгиб может нарушить калибровку для последующих операций гибки, в результате чего детали не войдут в окончательную сборку.
Защитные блокировки, световые завесы и двуручные переключатели управления предотвращают случайное срабатывание. Когда оператор переключается со станции штамповки на станцию гибки, система должна распознать изменение местоположения и отключить неиспользуемые станции, чтобы предотвратить несчастные случаи.
Конструкции физической защиты сочетают в себе максимальный доступ оператора для быстрой установки инструментов и абсолютную безопасность во время работы. Четкие линии обзора и эргономичная рабочая высота снижают утомляемость при сложном, многоэтапном производстве. Если оператору приходится неуклюже наклоняться, чтобы увидеть выравнивание ножей, он допускает ошибки и безопасность оказывается под угрозой.
Объединение нескольких процессов на одной машине создает определенные эксплуатационные уязвимости. Раннее выявление этих рисков обеспечивает непрерывность производства и защищает инвестиции в оборудование.
Если центральный гидравлический блок, контроллер ПЛК или основная система распределения электроэнергии выходят из строя, все возможности обработки прекращаются. Одна-единственная поломка прекращает одновременную резку, штамповку и гибку, что приводит к остановке всей линии по производству шин.
Смягчите эту ситуацию за счет внедрения модульной архитектуры ПЛК и резервных гидравлических насосов. Обеспечьте надежные соглашения об уровне обслуживания с поставщиками для немедленного наличия запчастей и технической поддержки. Держите на складе в цеху важные запасные части, такие как электромагнитные клапаны и контакторы.
Чрезмерное выделение тепла происходит при быстром переключении между задачами с высокими требованиями в многопользовательских установках. Падение давления может произойти, если три оператора одновременно приведут в действие тяжелые цилиндры, что приведет к остановке гибочного цилиндра в середине хода.
Правильно подберите гидравлический резервуар, чтобы обеспечить достаточное время охлаждения жидкости. Интегрируйте автоматические охладители масла или воздухоохладители для поддержания оптимальной вязкости жидкости при непрерывной работе в три смены. Используйте пропорциональные клапаны для динамического регулирования давления на всех станциях, обеспечивая плавную и постоянную подачу усилия.
Необнаруженный износ инструмента на одной станции приводит к дефектам на последующих этапах. Тупая штамповка оставляет тяжелые заусенцы на нижней части медного стержня. Эти заусенцы могут вызвать микротрещины, когда медь растягивается на V-образной матрице во время фазы изгиба.
Внедрите цифровые системы подсчета ходов и мониторинга тоннажа для отслеживания срока службы инструмента. Выполняйте регулярные физические проверки зазоров лезвий и остроты пуансона, чтобы выявить износ до того, как он повредит материал. Заменяйте пуансоны и матрицы одинаковыми комплектами, чтобы обеспечить необходимый зазор.
Переход операторов ручного управления на усовершенствованные интерфейсы ЧПУ может привести к ошибкам программирования, поломке инструментов или браку материалов. Цифровой рабочий процесс требует иных навыков, чем ручная компоновка и физические измерения.
Выбирайте машины с интуитивно понятными человеко-машинными интерфейсами, в которых используются визуальные значки, а не сложные текстовые меню. Используйте функции 3D-моделирования для визуализации последовательности изгиба на экране перед физическим выполнением, что позволяет операторам заранее выявлять ошибки столкновения. Инвестируйте в структурированные программы обучения поставщиков, чтобы повысить уверенность операторов в цифровых системах.
Общая эффективность производственной установки определяется скоростью, повторяемостью и цифровой интеграцией механизмов переключения задач. Максимальный гидравлический тоннаж — это только один фактор. Возможность плавного перехода от резки к штамповке и гибке определяет фактическую ежедневную производительность и прибыльность.
Мастерским с малым и средним объемом работ следует отдавать предпочтение системам с быстросменным ручным инструментом, последовательными гидравлическими системами и простым цифровым управлением углом. Крупносерийное промышленное производство требует использования специализированных устройств с многопозиционными поворотными револьверными головками, одновременной работой гидравлики и прямой интеграцией программного обеспечения CAD/CAM.
Проведите временной анализ текущих процессов переключения, чтобы определить точную продолжительность узких мест.
Рассчитайте стоимость задержек при погрузке материалов и образования лома между отключенными станциями.
Запросите демонстрацию времени цикла у поставщиков, использующих ваши самые сложные схемы шин.
Проверьте площадь вашего предприятия, чтобы определить оптимальную конфигурацию компоновки для новой машины.
О: Да, при условии, что машина оснащена гидравлической системой с несколькими насосами. Такая конфигурация обеспечивает независимое давление на каждую станцию, предотвращая задержку или внезапное падение силы при одновременном срабатывании нескольких цилиндров.
О: Ручная смена штампа обычно занимает от 3 до 5 минут для каждого размера отверстия. Цифровой станок, оснащенный автоматизированной поворотной револьверной головкой, индексирует новый размер пуансона менее чем за две секунды.
О: Это зависит от модели. В последовательных машинах используется один насос и направляющие клапаны, что позволяет выполнять только одну операцию за раз. В одновременных машинах используется несколько насосов, что обеспечивает независимые одновременные операции.
О: Оператор вводит тип и толщину материала в интерфейс. Программное обеспечение обращается к внутренней базе данных свойств материала и автоматически регулирует угол перегиба и глубину хода для достижения целевого размера.
Ответ: Высококачественные станции двойной резки обычно могут обрабатывать медные и алюминиевые шины толщиной до 12 или 16 мм без ручной регулировки зазора между лезвиями, полагаясь на жесткие направляющие для предотвращения образования заусенцев.
О: Для подключения к более крупному автоматизированному центру требуется совместимость с CAD/CAM, обычно принимающая файлы DXF или STEP. Также требуется подключение к сети для синхронизации скорости подачи материала и координации роботизированной обработки.
