Спрос на нестандартные распределительные устройства, панели управления и блоки распределения электроэнергии вынуждает предприятия отказываться от крупносерийного производства. Магазины теперь работают в условиях большого разнообразия и малого объема (HMLV). Эта реальность обнажает серьезные ограничения устаревшего производственного оборудования. Использование ручной замены инструментов, гибки методом проб и ошибок и измерений, выполняемых оператором, приводит к огромным скрытым затратам. Высокий уровень брака и непредсказуемые узкие места производства снижают эффективность цехов.

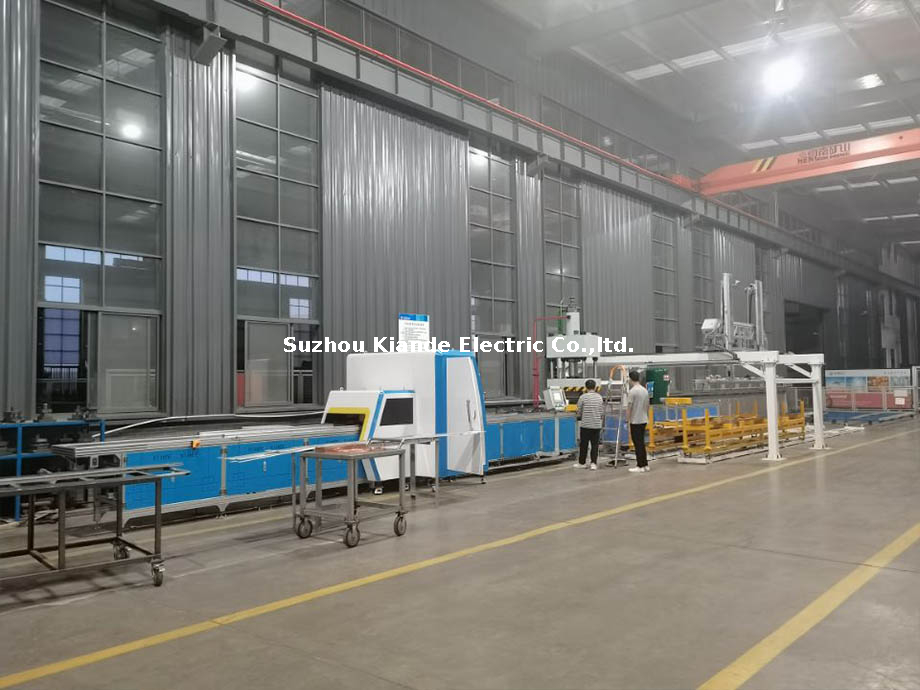

Чтобы выжить, производители панелей и электротехники должны модернизировать свои производственные цеха. Внедрение современной сборной шины служит основной точкой вмешательства. Переход на программно-управляемое производство напрямую увеличивает производительность, сокращает отходы материалов и стабилизирует время производства единицы продукции. Устранение переменных ручной настройки позволяет предприятиям уверенно выполнять сложные индивидуальные прогоны. Вы можете поддерживать эффективность работы, даже если для каждого задания требуется совершенно другая конфигурация проводников.
Скорость переналадки является важнейшим показателем: в условиях смешанного производства рентабельность станка с ЧПУ определяется его возможностями автоматической смены инструмента и скоростью связи между программным обеспечением и станком, а не только скоростью штамповки или гибки.
Интеграция программного обеспечения предшествует аппаратному обеспечению: эффективная автоматизированная обработка шин требует плавной интеграции со средами 3D CAD/CAM, чтобы исключить ручное программирование и уменьшить ошибки перевода.
Сокращение брака повышает рентабельность инвестиций: передовые цифровые системы штамповки и гибки шин используют активную компенсацию упругого возврата и точное измерение материала для достижения правильного производства первой детали, что критически важно при обработке дорогой меди и алюминия.
Внедрение требует перестройки процесса: Внедрение интегрированного центра обработки шарнирных прутков требует изменения планировки помещений, обучения операторов и протоколов технического обслуживания для достижения заявленного времени безотказной работы.
Успех в смешанных средах зависит от общей эффективности оборудования (OEE). Вы должны серьезно взвесить этот показатель, чтобы минимизировать время простоя между отдельными запусками заданий. Когда для каждого заказа требуется разная конфигурация медных или алюминиевых профилей, скорость машины имеет меньшее значение, чем маневренность. Машина, которая штампует быстро, но переоснащение для следующей работы занимает тридцать минут, разрушает производственные графики. Настоящая эффективность требует непрерывной работы при различных размерах партий с минимальным вмешательством человека. Операторам необходимо оборудование, обеспечивающее переход от медной заземляющей шины диаметром 1/4 дюйма к алюминиевому фазному проводнику диаметром 1/2 дюйма без необходимости полного демонтажа рабочей станции.
Руководители цехов часто неправильно рассчитывают коэффициент использования станков, ориентируясь исключительно на скорость хода. В действительности шпиндель или пуансон перемещается лишь на часть смещения. Остальное время уходит на обработку материалов, замену инструментов и загрузку программы. Оптимизация этих задач, не добавляющих ценности, отделяет прибыльные магазины от тех, кто испытывает трудности. Вы должны измерять успех тем, насколько быстро первая качественная деталь сходит со станка после смены работы.
В производстве HMLV соотношение настройки и исполнения часто сильно искажается в неправильном направлении. Ручные измерения, физическая замена инструментов и пробные изгибы быстро снижают рентабельность, когда размеры партий остаются небольшими. Если оператор тратит двадцать минут на настройку машины для запуска пяти нестандартных шин, стоимость установки затмевает фактическую производственную стоимость. Автоматизированные системы меняют это соотношение. Они полагаются на цифровые инструкции для регулировки задних упоров, замены пуансонов и мгновенной установки углов изгиба.
Рассмотрим стандартную смену, в которой оператор выполняет двенадцать различных заданий. Если каждое задание требует пятнадцатиминутной ручной настройки, вы теряете три часа производственного времени ежедневно. Это соответствует почти сорока процентам смены, потраченной на поворот гаечных ключей и измерение смещений. Обновление до станка для сборных шин с ЧПУ сокращает время настройки до нескольких секунд на каждое задание. Машина считывает штрих-код, загружает программу, индексирует турель и ожидает материала. Этот сдвиг в операционной динамике требует ежегодно сотни часов работы.
Финансовые последствия уровня брака при переработке меди и алюминия требуют пристального внимания. Оба материала испытывают значительную волатильность рынка. Точность и выход с первого прохода служат вашими основными механизмами контроля затрат. Один-единственный неправильно рассчитанный изгиб толстого медного стержня приводит к немедленным финансовым потерям. Вы не можете просто соединить ошибку воедино. Деталь отправляется прямо в мусорный бак, забирая с собой вашу прибыль.
Медь и алюминий обладают уникальными металлургическими различиями, которые усложняют производство. Алюминий склонен к истиранию и окислению. Это требует определенных зазоров в штампе и стратегии смазки, чтобы предотвратить приваривание материала к пуансону. Медь демонстрирует отчетливые колебания упругости в зависимости от ее состояния и направления зерен. Ручные операции не могут оперативно адаптироваться к этим материальным несоответствиям. Операторы угадывают требуемый перегиб, что приводит к непредсказуемому качеству и бракованию сборок.
Отслеживание десятков нестандартных конфигураций шин в цехе приводит к огромным логистическим сложностям. Без четкой идентификации путаница на сборочной линии при интеграции панелей становится неизбежной. Неправильно идентифицированная планка останавливает весь процесс сборки распределительного устройства. Сборочная бригада тратит часы на поиск нужной детали или установку неправильной детали, что ухудшает электрические зазоры.
Современное производство требует маркировки, отслеживания и проверки деталей с момента резки сырья до его закрепления болтами в окончательной сборке. Внедрение надежной системы отслеживания предотвращает возникновение этих узких мест. Вам нужен процесс, который напрямую связывает физическую часть с цифровой моделью. Это гарантирует, что правильный проводник достигнет нужной панели в нужное время.
Механика автоматических сменщиков инструмента (ATC) определяет эффективность современного производства. Многопозиционные револьверные головки, сменные инструменты и линейные инструментальные магазины исключают ручное вмешательство во время сложного, многоэтапного производства. Машина, оснащенная надежным АТС, за считанные секунды переходит от пробивания стандартного отверстия к тиснению или прорезанию прорезей. Эта непрерывная работа позволяет операторам загружать сырье и уходить. Они доверяют машине выполнять сложную геометрию без остановок в середине цикла.
Эффективная автоматизированная обработка шин зависит от способности машины одновременно использовать разнообразную библиотеку инструментов. Вам потребуются стандартные круглые пуансоны, закругленные пазы для регулировки и специальные инструменты для снятия фасок или нарезания резьбы. Когда на станке есть все необходимые инструменты, оператор никогда не ломает защитную шторку, чтобы вручную заменить матрицу. Это обеспечивает бесперебойную работу машины и безопасность оператора.
Высокая точность требует особых технических характеристик. Гидравлические системы с сервоприводом обеспечивают необходимое усилие, сохраняя при этом точный контроль положения. Механизмы обратной связи с обратной связью постоянно контролируют углы изгиба. Они корректируют сопротивление материала в режиме реального времени. Измерение с помощью лазера гарантирует точность длины резки, предотвращая наложение допусков в сложных сборках.
Усовершенствованные цифровые системы штамповки и гибки шин выполняют V-образные, U-образные, Z-образные и скручивающие изгибы без необходимости ручной настройки инструмента. Это упрощает создание сложных трехмерных проводниковых дорожек. Машина рассчитывает точную необходимую длину плоского листа, пробивает отверстия в плоском состоянии и идеально выполняет изгибы. Отверстия располагаются точно так, как того требует 3D-модель.
Интегрированные алгоритмы раскроя автоматически размещают различную геометрию на одном необработанном стержне. Этот программный подход максимизирует использование материала и сводит к минимуму потери. Рассчитывая наиболее эффективную компоновку нескольких отдельных деталей на стандартной длине из меди или алюминия, программное обеспечение для раскроя гарантирует, что вы оптимизируете выход материала еще до выполнения первого разреза.
Рассмотрим стандартный 12-футовый медный стержень. Без раскладки оператор может разрезать три детали и оставить падение высотой 2 фута. Программное обеспечение Nesting анализирует весь ежедневный график производства. Он смешивает детали из разных работ на одной и той же 12-футовой планке, уменьшая падение до нескольких дюймов. Один только этот процесс окупает обновление программного обеспечения в течение нескольких месяцев.
Интегрированные центры выполняют несколько операций в одном непрерывном потоке. Центр обработки шарнирных прутков объединяет штамповку, резку, гибку и нарезание резьбы в один цельный процесс. Такая консолидация резко сокращает запасы незавершенного производства и сводит к минимуму обработку деталей. Вместо перемещения тяжелых медных прутков между отдельными станциями штамповки и гибки сырье поступает в машину и выходит из нее в виде полностью готовой детали.
Сокращение количества операций с деталями напрямую снижает трудозатраты и предотвращает повреждения. Медь мягкая. Каждый раз, когда вилочный погрузчик или кран перемещает партию деталей, вы рискуете поцарапать контактные поверхности. Поцарапанные поверхности создают соединения с высоким сопротивлением, что приводит к проблемам с температурой в полевых условиях. Полная обработка прутка на одном станке исключает эти риски при обращении.
Способность машины принимать стандартные 3D-файлы и файлы собственного электрического проектирования с таких платформ, как EPLAN или AutoCAD Electrical, является обязательной. Возможности автономного программирования позволяют инженерам проектировать и прокладывать шины в офисе, пока машина продолжает работать на полу. Моделирование обнаружения столкновений проверяет детали в цифровом виде перед их физическим производством. Это гарантирует, что сложные изгибы не будут мешать станку или раме.
Перед покупкой любого оборудования необходимо протестировать рабочий процесс программного обеспечения. Попросите поставщика обработать вашу самую сложную 3D-сборку. Посмотрите, сколько щелчков вручную требуется для генерации машинного кода. Если программисту приходится вручную назначать инструменты или корректировать учёт изгиба, интеграция программного обеспечения является неполной. Вам нужен плавный переход от 3D-модели к контроллеру машины одним нажатием кнопки.
Алгоритмы активной компенсации упругого возврата определяют точность изгиба. Эти системы используют измерения толщины материала и прочности на растяжение в режиме реального времени, чтобы перегнуть материал настолько, чтобы он расслабился под точным желаемым углом. Жесткость рамы машины определяет, насколько хорошо машина справляется с огромными усилиями, необходимыми для обработки толстой меди. Прецизионные системы задних упоров по нескольким осям обеспечивают идеальное позиционирование материала для каждой операции.
При оценке кинематики обратите внимание на скорость и устойчивость заднего упора. Задний упор должен быстро перемещаться между положениями, но надежно фиксироваться перед нанесением удара. Любое отклонение заднего упора напрямую приводит к ошибкам положения отверстия. Прочная моноблочная рама поглощает удары лучше, чем болтовая сборка, сохраняя точность в течение длительного времени.
Оценка конфигураций оснастки включает в себя сравнение конструкции револьверной головки с линейными инструментальными стойками и многопрессовыми станциями. Револьверные головки обеспечивают быструю индексацию, а линейные стойки могут содержать более широкий спектр специализированных инструментов. Приемлемое время смены инструмента должно оставаться в пределах менее 5 секунд, чтобы поддерживать высокий показатель OEE. Наличие специализированного инструмента расширяет универсальность станка, позволяя выполнять полную чистовую обработку деталей без дополнительных ручных операций.
| Тип инструментальной системы | Среднее время переналадки | Производительность | Лучшее применение |
|---|---|---|---|
| Многостанционная турель | 2–4 секунды | 8–12 инструментов | Высокоскоростная штамповка, стандартные формы |
| Журнал линейных инструментов | 5–8 секунд | 15–30 инструментов | Высококачественная специализированная формовка |
| МультиПресс Станция | 0 секунд (выделенный) | 3–5 инструментов | Выделенные большие объемы |
Современное производственное оборудование должно легко взаимодействовать с системами управления производством (MES) и платформами ERP. Встроенные функции маркировки наносят штрих-коды или номера деталей непосредственно на шину во время цикла обработки. Такое подключение позволяет отслеживать каждую деталь, упрощая сборку и обеспечивая четкий контрольный журнал для контроля качества.
Для реализации прослеживаемости требуется надежная система маркировки. Струйные принтеры хорошо работают на плоских поверхностях, но требуют регулярного обслуживания. Точечная или лазерная маркировка обеспечивает постоянный идентификатор, который выдерживает обращение и окисление. Выберите систему маркировки, которая интегрируется непосредственно с контроллером машины и автоматически извлекает номер детали из файла САПР.
Ограничения на объекте часто определяют выбор оборудования. Компактный шинопроводный станок с ЧПУ «3 в 1» требует значительно меньше площади, меньшее энергопотребление и стандартные требования к фундаменту. Напротив, модульная, полностью автоматизированная линия с автоматизированными системами загрузки и разгрузки материала требует огромной площади. Вам потребуются специальные опоры и железобетонные фундаменты, чтобы выдерживать вес и вибрацию при непрерывной погрузочно-разгрузочных работах.
Прежде чем переходить к автоматизированной линии, составьте план потока материалов. Сама машина является лишь частью занимаемой площади. Вы должны учитывать складирование сырья, сортировку готовых деталей и проходы для доступа вилочных погрузчиков. Высокоавтоматизированная машина, испытывающая нехватку сырья из-за плохой планировки пола, становится очень дорогим пресс-папье.
Для расчета рентабельности инвестиций необходимо сопоставить первоначальные капитальные затраты с долгосрочными сокращениями операционных расходов. Полностью автоматизированные системы требуют значительных первоначальных инвестиций. Однако они значительно сокращают рабочее время, минимизируют количество отходов за счет оптимизации размещения и устраняют штрафы за ускоренную доставку, вызванные задержками производства. Автономные машины предлагают более низкий барьер для входа, но в большей степени зависят от взаимодействия с оператором, что увеличивает долгосрочные эксплуатационные расходы.
При оценке операционных расходов вы должны рассчитать истинную ставку нагрузки. Включите стоимость металлолома, стоимость переделок и стоимость задержек сборки. Если учесть эти скрытые затраты, более высокие капитальные затраты полностью автоматизированной системы часто обеспечивают более быстрый период окупаемости, чем более дешевая автономная машина.
Высокоавтоматизированные линии отличаются высокой производительностью, но часто требуют более длительного первоначального ввода в эксплуатацию и сложного программирования для новых деталей. Они идеально подходят для стабильных и больших объемов работы. И наоборот, гибкие автономные центры с ЧПУ обеспечивают более быстрое развертывание и более простую адаптацию для экстремально смешанных сред, где размеры партии могут составлять всего одну или две уникальные детали.
Если ваш цех изготавливает распределительное устройство по индивидуальному заказу, в котором нет двух одинаковых панелей, гибкость превосходит пропускную способность. Вам нужен станок, который может немедленно обработать одну нестандартную деталь, не прерывая более крупный производственный цикл. Автономные станки с устройствами быстрой смены инструмента обеспечивают такую гибкость.
Дальновидные предприятия оценивают, может ли автономная машина расти вместе с их потребностями. Многие современные системы являются модульными. Это позволит впоследствии дооснастить автономный шиномонтажный станок автоматическими загрузочными столами, складскими башнями и сортировочными конвейерами в зависимости от объемов производства. Такая масштабируемость снижает риск слишком быстрого перерастания оборудования.
Спросите поставщиков об их способах обновления. Можете ли вы добавить автоматизированную башню для материалов в следующем году? Поддерживает ли программное обеспечение автоматические сортировочные контейнеры? Покупка модульной системы защищает ваши первоначальные инвестиции и позволяет масштабировать автоматизацию в удобном для вас темпе.
Переход от станков ручного труда к операторам ЧПУ требует структурированного подхода. Фокус смещается от навыков физической обработки металлов к управлению программным обеспечением, калибровке станков и устранению основных неполадок. Операторы должны понимать, как ориентироваться в ЧМИ, интерпретировать моделирование цифровых двойников и выполнять процедуры профилактического обслуживания, чтобы поддерживать работу машины с максимальной эффективностью.
Определите операторов с сильными навыками работы на компьютере и пространственным пониманием.
Проведите специальное автономное обучение работе с программным обеспечением до прибытия машины.
Установите четкий протокол эскалации для устранения неполадок, связанных с сигналами оборудования.
Проведите перекрестное обучение как минимум трех операторов, чтобы избежать узких мест на производстве во время отсутствия.
Современные операции требуют строгого соблюдения норм безопасности. К важнейшим механизмам безопасности относятся лазерные сканеры безопасности, световые завесы и системы двуручного управления для предотвращения травм оператора во время циклов штамповки и гибки с высокой силой. Корпуса должны соответствовать требованиям CE и OSHA. Это гарантирует, что точки защемления и высоковольтные компоненты остаются полностью изолированными от оператора во время производства.
Никогда не обходите системы безопасности для увеличения скорости. Ответственность и риск травм намного перевешивают любые незначительные производственные выгоды. Убедитесь, что ваша команда технического обслуживания ежедневно проверяет световые завесы и аварийные остановки перед началом первой смены.
Стабильная работоспособность зависит от строгих графиков профилактического обслуживания. Гидравлические системы требуют регулярной проверки жидкости и замены фильтров. Пуансоны и матрицы необходимо затачивать по графику, чтобы предотвратить образование заусенцев и деформацию материала. Калибровка датчика гарантирует, что точность гибки останется неизменной с течением времени. Кроме того, предприятия должны внедрить надежные решения по управлению отходами.
Ежедневно проверяйте уровни гидравлической жидкости и рабочую температуру.
После каждой смены проверяйте штампы на предмет истирания или затупления кромок.
Еженедельно калибруйте датчики угла изгиба с помощью сертифицированного транспортира.
Опустошайте бункеры для медных отходов, прежде чем они переполнятся и заблокируют разгрузочный желоб.
Очистите алюминиевые фильтры пылеудаления, чтобы предотвратить опасность возгорания.
Длительные простои разрушают графики производства с большим количеством продукции. Прежде чем завершить покупку, покупатели должны тщательно оценить соглашения об уровне обслуживания (SLA), наличие возможностей удаленной диагностики и наличие запасных частей внутри страны. Надежность машины зависит от способности поставщика поддержать ее в случае отказа критического компонента.
Требуйте список рекомендуемых запасных частей и храните их на своей полке. Датчики, реле и обычные пуансоны всегда должны быть в наличии на складе. Полагаясь на ночную доставку датчика стоимостью пятьдесят долларов, вы обойдетесь вам в тысячи долларов из-за производственных потерь.
Проанализируйте текущие показатели брака и время ручной настройки, чтобы определить основу для расчета рентабельности инвестиций.
Запросите живую демонстрацию программного обеспечения у поставщиков, использующих ваши самые сложные файлы 3D CAD, чтобы убедиться в бесшовной интеграции.
Оцените площадь вашего помещения и поток материалов, чтобы определить, подходит ли вашему предприятию автономная или полностью автоматизированная система.
Разработайте программу перекрестного обучения для ваших операторов, уделив особое внимание управлению программным обеспечением и профилактическому обслуживанию.
Ответ: Большинство предприятий достигают полной окупаемости инвестиций в течение 18–36 месяцев. Окупаемость обусловлена, прежде всего, сокращением рабочего времени, минимизацией отходов материалов и полным устранением времени ручной настройки между заказными заданиями.
Ответ: Цифровые системы используют задние упоры с сервоприводом и лазерное позиционирование для размещения отверстий точно в соответствии с файлом САПР. Это исключает ошибки измерения, вызванные человеческим фактором, обеспечивает идеальное выравнивание при сборке и значительно снижает количество бракованных деталей.
А: Да. Современные центры, оснащенные автоматическими устройствами смены инструмента, переключаются между специальными штампами, оптимизированными для меди и алюминия. Программное обеспечение автоматически регулирует гидравлическое давление и параметры гибки в зависимости от выбранного материала.
О: Программное обеспечение CAM машины должно импортировать собственные файлы из платформ электрического проектирования, таких как EPLAN, или стандартных 3D-форматов, таких как STEP и IGES. Он должен перевести их непосредственно в машинный код без ручного ввода данных.
О: При использовании автоматического устройства смены инструмента или многопозиционного револьвера смена инструмента обычно занимает от 2 до 5 секунд. Это позволяет машине выполнять несколько различных операций с одним прутом без остановки.
О: Они используют активную компенсацию упругого возврата. Датчики измеряют фактическую толщину и сопротивление материала во время первоначального изгиба. Затем программное обеспечение рассчитывает точную величину перегиба, необходимую для достижения заданного угла.
Ответ: Они должны иметь физическую защиту, световые завесы, лазерные сканеры безопасности и двуручное управление для предотвращения доступа оператора к точкам защемления. Электрические шкафы и гидравлические системы также должны соответствовать строгим стандартам изоляции CE и OSHA.
