Ручной компактный станок для сборки двухслойных шинопроводов

Обзор продукта: Ручная машина для сборки компактных шин

Ручной компактный станок для сборки шин, предназначенный для производства двухслойных токопроводов, представляет собой высокоэффективное модульное решение, специально разработанное для современного электрораспределительного производства. Это оборудование, предназначенное для удовлетворения интенсивных производственных требований и жестких промышленных условий, эффективно объединяет три основных этапа работы: станцию ​​предварительной сборки, станцию ​​клепки и станцию ​​сборки аксессуаров. Разделив сложный процесс изготовления токопроводов на эти отдельные, управляемые этапы, операторы могут поддерживать непрерывный синхронизированный поток материалов, что значительно снижает количество узких мест в цехах. Производство двухслойных токопроводов традиционно сопряжено с серьезными проблемами, связанными с контролем веса и точным выравниванием проводников. Эта машина напрямую решает эти болевые точки, предоставляя стабильную, структурно прочную платформу, которая поддерживает тяжелые проводящие материалы на протяжении всего жизненного цикла сборки, гарантируя, что каждое устройство соответствует строгим стандартам электробезопасности, прежде чем оно покинет объект.

Адаптивность и возможности настройки

Эта система исключительно адаптируема и специально настроена для поддержки как однослойных, так и двухслойных шинопроводов с одинаковой эффективностью. Он легко выдерживает широкий диапазон токов от 630 А до 2500 А, что делает его невероятно универсальным для различных требований коммерческих и промышленных проектов. Предприятия могут обрабатывать шины максимальной длиной 4500 мм и максимальной высотой 330 мм для однослойных конфигураций. Независимо от того, требуются ли производственной линии стандартные двухсекционные или сложные четырехсекционные профили шин, структурный каркас обеспечивает точное выравнивание, необходимое для надежного крепления. Учитывая, что планировка объектов и технические характеристики существенно различаются на разных заводах-производителях, эта сборочная линия предлагает широкие возможности нестандартной настройки. Конфигурация электропитания, стандартизированная на 380 В переменного тока, 50–60 Гц, 1 кВт, может быть полностью адаптирована в соответствии с требованиями местной сети. Кроме того, физическую площадь, охватывающую длину до 18 000 мм (или настроенную до 13 500 мм), можно изменить в соответствии с пространственными ограничениями без ущерба для целостности процессов клепки или болтового соединения.

Конфигурация системы и динамика рабочего процесса

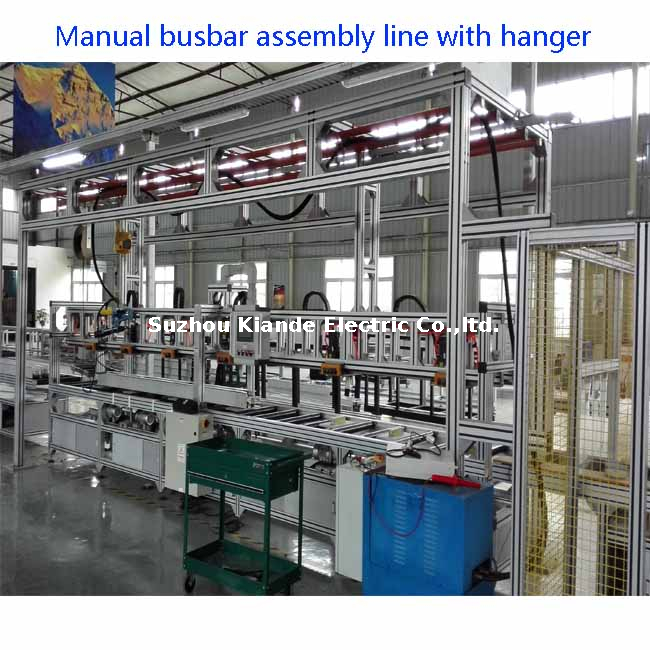

Компоновка ручного станка для сборки компактных шин тщательно разработана для оптимизации физического перемещения тяжелых проводящих материалов. На станции предварительной сборки операторы тщательно выравнивают медные или алюминиевые проводники с соответствующими изоляционными слоями, гарантируя отсутствие зазоров, которые могут ухудшить электрические характеристики. Затем материалы плавно перемещаются вдоль алюминиевой рамы на станцию ​​клепки, где корпус конструкции надежно закрепляется. Наконец, станция сборки аксессуаров обеспечивает точную установку соединительных блоков, торцевых крышек и монтажных кронштейнов. Такая модульная компоновка обеспечивает эргономическую оптимизацию каждой рабочей станции, позволяя работникам сосредоточиться на конкретных задачах с максимальной точностью. Тактильная обратная связь при ручном процессе клепки в сочетании с твердым металлическим звоном при зацеплении алюминиевых подвесок обеспечивает операторам немедленное подтверждение надежного механического соединения. Такое сенсорное подкрепление помогает поддерживать постоянный ритм на производственной линии, снижая вероятность ошибок при сборке.

Операционная эффективность и контроль качества

При оценке экономического эффекта этой ручной машины для сборки компактных шин основное преимущество заключается в ее исключительной эффективности работы и строгих возможностях управления качеством. Система спроектирована так, чтобы повысить общую производственную мощность предприятия при сохранении точных структурных допусков, что в конечном итоге обеспечивает превосходную окупаемость инвестиций за счет снижения затрат на рабочую силу и минимизации отходов материалов.

• Ускоренная производительность и снижение трудозатрат: оборудование точно откалибровано для обработки примерно 3000 мм токопровода каждые 6 минут. Благодаря использованию шести специализированных подъемных приспособлений и прочных алюминиевых подвесок установка значительно снижает физическую нагрузку и необходимость ручной обработки материалов. Операторам больше не нужно вручную поднимать тяжелые, полностью собранные двухслойные токопроводы; вместо этого встроенные подъемные механизмы обеспечивают плавное перемещение с низким коэффициентом трения по 18-метровой алюминиевой раме. Это сокращение ручного подъема напрямую приводит к снижению затрат на рабочую силу, меньшему количеству травм на рабочем месте и стабильной ежедневной производительности, на которую руководство может положиться при прогнозировании производства.
• Точное выравнивание и строгий контроль качества. Точность имеет первостепенное значение в производстве электрораспределительных систем. Станция ручной клепки оснащена интеллектуальным механизмом, предотвращающим повторение клепки, гарантирующим, что каждая конструкционная заклепка прикладывается с правильным усилием, не повреждая внешний корпус или внутренние изоляционные слои. Кроме того, система включает расширенную конфигурацию выравнивания концов. Когда шины зафиксированы на месте, жесткая алюминиевая рама предотвращает боковое смещение или скручивание. Такое надежное крепление гарантирует высокую производительность бездефектной продукции, гарантируя, что конечные токопроводы сохранят строгую структурную целостность и будут готовы к немедленной установке на месте.
• Эргономичная система управления и простота эксплуатации. Несмотря на то, что машина является клепальной системой с ручным управлением, она оснащена сложной логикой управления, позволяющей снизить эксплуатационные барьеры. Опциональная интеграция системы ПЛК (программируемый логический контроллер) помогает контролировать рабочий процесс и отслеживать позиционирование на линии. Функция ручного переворота подъемных приспособлений точно уравновешена, что позволяет одному оператору вращать тяжелые двухслойные сегменты токопровода с минимальными физическими усилиями. Этот продуманный эргономичный дизайн сводит к минимуму утомляемость работников во время продолжительных смен и гарантирует, что новым операторам потребуется значительно меньше времени на обучение для достижения оптимальных скоростей производства.
