Автоматическая линия сборки шин

Обзор продукта

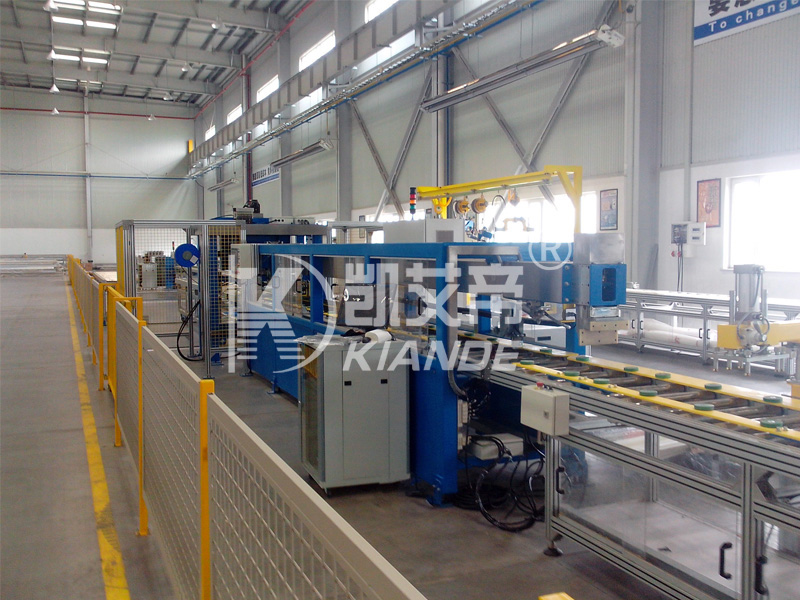

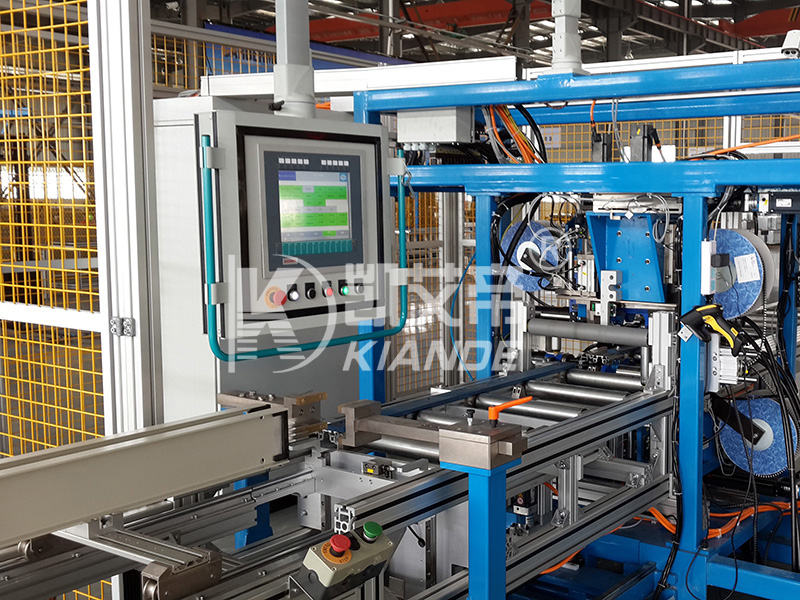

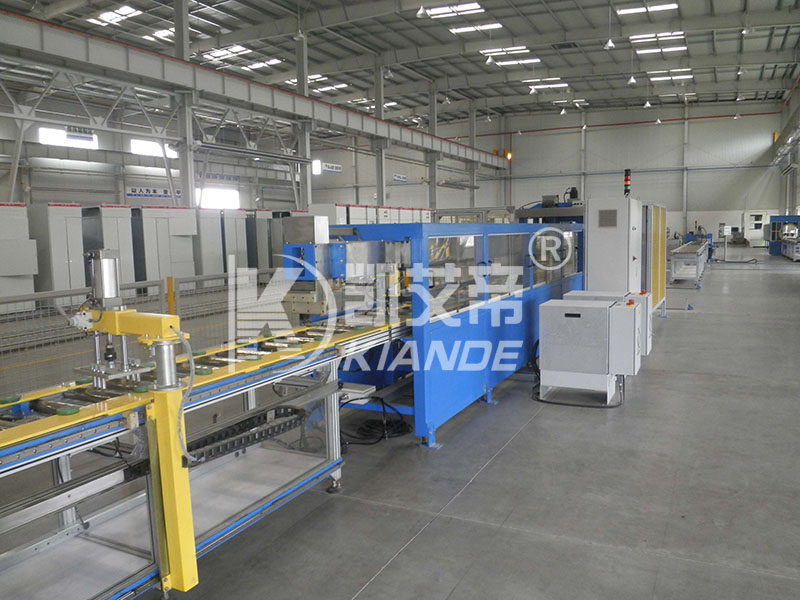

Автоматическая линия сборки шин KD-ZDX/NC-2(4)D-6(4,5) адаптирована к конструкции шинопровода. В оригинальном описании речь идет о двух- и четырехкомпонентных типах с автоматической сборкой и фиксацией. Сканирование штрих-кода определяет тип шины и настраивает параметры машины. На странице описывается связь через ПЛК, сеть, сенсорный экран и модули IPC, включая интерфейсы с ERP и оборудованием для автоматического контроля.

Технические характеристики

Исходный размер включает H19000 мм. Это значение сохраняется как опубликованное и явно помечается для подтверждения; его не меняют молча на высоту 1900 мм. Объем крепления болтов должен быть подтвержден отдельно от стола автоматической клепки.

Автоматическая линия сборки шин — Опубликованные технические данные

Параметр	Спецификация
Модель	КД-ЗДС/НК-2(4)Д-6（4,5）
Макс. Высота шины	350 мм (Один слой)
Макс. Длина шинопровода	6000 мм
Тип положения	Одностороннее положение/Среднее положение
Эффективность работы	Около 3000 мм/2 мин.
Управление Оси	5 осей
Система управления	Управление сетью, онлайн-обслуживание (опционально)
Номер клепальной станции	4 комплекта (тип из четырех частей)/2 комплекта (тип из двух частей)
Тип клепки	Автоматическая клепка
Силовое	380~415В переменного тока, 50~60Гц, 20кВт
оборудование Размеры:	Д25000мм*Ш2000мм*В19000мм

Ключевые особенности

Настройка на основе штрих-кода Сканирование определяет тип шины и настраивает соответствующие параметры машины.	Пять осей управления В исходной таблице указаны пять осей управления.	Структурная клепка Четыре станции указаны для четырехсекционных шин и две для двухсекционных шин.
Выбор позиционирования Перечислены односторонние и средние позиции.	Сетевое управление Указано управление сетью, при этом онлайн-обслуживание помечено как необязательное.	Автоматическая клепка Опубликованный тип клепки — автоматическая клепка.

Функция и принцип работы

Функции Настройка на основе штрих-кода — сканирование определяет тип шины и настраивает соответствующие параметры машины. Пять осей управления — в исходной таблице указаны пять осей управления. Структурная клепка — четыре станции указаны для четырехсекционных шин и две для двухсекционных шин.

Принцип работы ✓ Определите структуру сборных шин. Подберите конфигурацию линии к двух- или четырехкомпонентному типу. ✓ Сканируйте штрих-код. Определите тип шины с помощью ввода штрих-кода. ✓ Настройте параметры. Примените настройки машины, связанные с распознанным типом. ✓ Сборка и фиксация Выполните настроенный автоматический процесс сборки и крепления. ✓ Обменивайтесь производственной информацией. Используйте согласованный интерфейс с ERP или соответствующим инспекционным оборудованием.

Сценарии применения

Двухсекционные шинопроводы Автоматическая сборка с двухстанционной клепальной конфигурацией.

Четырехкомпонентные шинопроводы Сборка с использованием опубликованной схемы с четырьмя станциями.

Производство сетевых автобусов Продукция, требующая интерфейсов связи, описанных на официальной странице.

Кастомизация и конфигурация

Крепление и структура

Укажите двухсекционные или четырехсекционные шины и укажите, требуются ли для изделия заклепки или болты.

Расположение макета

Выберите одностороннее или среднее расположение относительно сечения и расположения линий.

Объем связи

Определите требования к ERP, инспекционной машине и дополнительным требованиям к онлайн-обслуживанию.

Процесс контроля качества

Рекомендуемые приемочные проверки автоматической линии сборки шин:

Совпадение рецептов со штрих-кодом Убедитесь, что при сканировании выбран правильный тип и настройки аппарата.

Обзор крепления Осмотрите собранную секцию согласно согласованной конфигурации клепок или болтов.

Проверка интерфейса Проверьте информацию, передаваемую с подключенным производственным оборудованием.

Почему стоит выбрать Kiande Electric

Предложение автоматической сборки Полностью автоматические производственные линии входят в официальный ассортимент оборудования Kiande.

Сопутствующие инспекционные машины Компания также предлагает автоматическое и ручное инспекционное оборудование.

Производство и бизнес по обработке данных В профиле компании особое внимание уделяется интеллектуальному производству и анализу данных.

Преимущества предприятия

Типовая конфигурация

Количество и расположение клепальных станций можно сверить с конструкцией шин.

Идентификация параметров

Распознавание штрих-кода связывает тип продукта с настройками машины.

Оборудование связи

На исходной странице описан обмен информацией с сопутствующим оборудованием и ERP.

Альтернативы на уровне сборки и оборудование для контроля качества: Полуавтоматическая сборочная линия , Ручная сборочная машина , Ручная линия контроля.

Типичные отрасли применения

• Автоматизированное производство автобусных дорожек

• Сборка шинопровода

• Автоматизация электротехнического производства

Профиль компании

Kiande разрабатывает оборудование для производства шин, уделяя особое внимание интеллектуальному производству и анализу данных. Официальный ассортимент компании включает в себя автоматическое сборочное, инспекционное и упаковочное оборудование. Штаб-квартира находится в Сучжоу, а производственный центр — в Чжэньцзяне.

Рабочий процесс обслуживания

Определите семейства продуктов

Укажите конструкцию, размеры секций и требования к креплению.

Укажите производственные интерфейсы

Перечислите требования к штрих-коду, ERP и средствам связи с инспекционной машиной.

Подтвердите чертеж макета

Прежде чем планировать площадку, изучите площадь занимаемой площади и расположение станции для конкретной модели.

Награды и сертификаты

На официальном сайте Kiande представлен патент на изобретение оборудования для обработки токопроводов. Это технологический документ компании. Он не устанавливает соответствие CE или действующую сертификацию ISO для каждой конфигурации продукта.

Часто задаваемые вопросы (FAQ)

Может ли автоматическая линия сборки шин работать с двух- и четырехкомпонентными шинами?

KD-ZDX/NC-2(4)D-6(4.5) перечисляет оба. В его таблице указаны две клепальные станции для двухсекционных шин и четыре для четырехсекционных шин.

Как автоматическая сборочная линия определяет тип шины?

В описании KD-ZDX/NC-2(4)D-6(4.5) используется сканирование штрих-кода для распознавания типа и настройки параметров машины.

Какие ограничения по размерам указаны для этой автоматической линии сборных шин?

В источнике указана максимальная длина 6000 мм и максимальная высота одного слоя 350 мм.

Может ли линия обмениваться данными с ERP или инспекционным оборудованием?

Описание KD-ZDX/NC-2(4)D-6(4.5) охватывает связь с использованием модулей ПЛК, сети, сенсорного экрана и IPC. Подтвердите фактический объем интерфейса в предложении.

Является ли онлайн-обслуживание стандартным?

В таблице KD-ZDX/NC-2(4)D-6(4.5) указано управление сетью и указано, что онлайн-обслуживание является необязательным.

Является ли указанная высота оборудования надежной для планирования производства?

В таблице указаны Д25000мм × Ш2000мм × В19000мм. Высота 19000 мм требует подтверждения на монтажном чертеже; оно не было изменено на предполагаемое значение.

Какие номера продукции и мощность указаны?

Таблица KD-ZDX/NC-2(4)D-6(4,5) дает около 3000 мм/2 мин и 380~415 В переменного тока, 50~60 Гц, 20 кВт. Ссылка на производство не является гарантией универсального цикла.
