Ручная инспекционная машина в основном используется для проверки коротких прямых шин, коленчатых шин, клеммных шин и т. д. Она состоит из двух частей: позиционирующего приспособления и основных инструментов проверки. Часть позиционирования приспособления управляется вручную, в то время как контрольно-измерительные приборы проверяют шину и автоматически генерируют отчет.

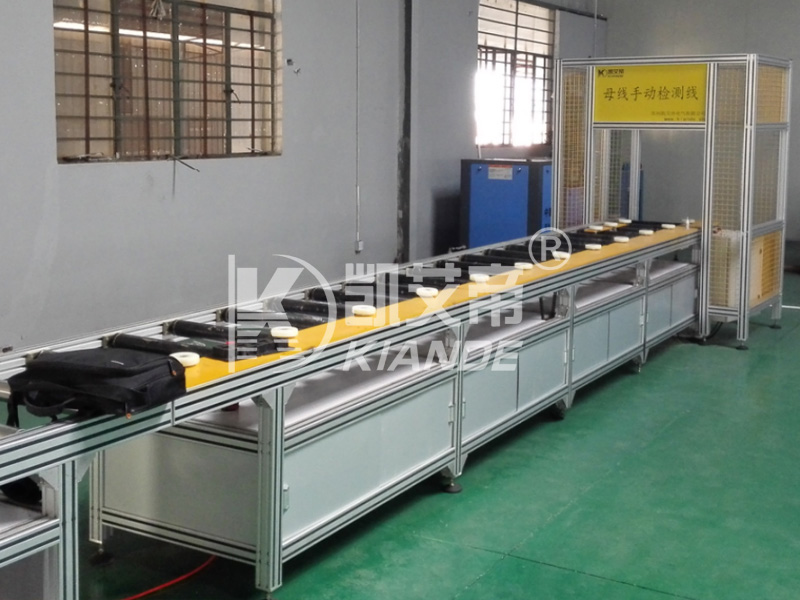

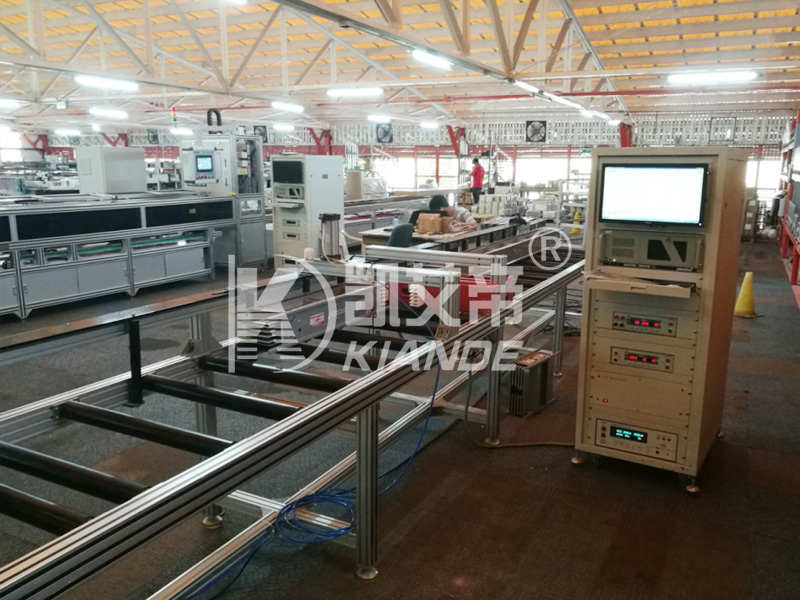

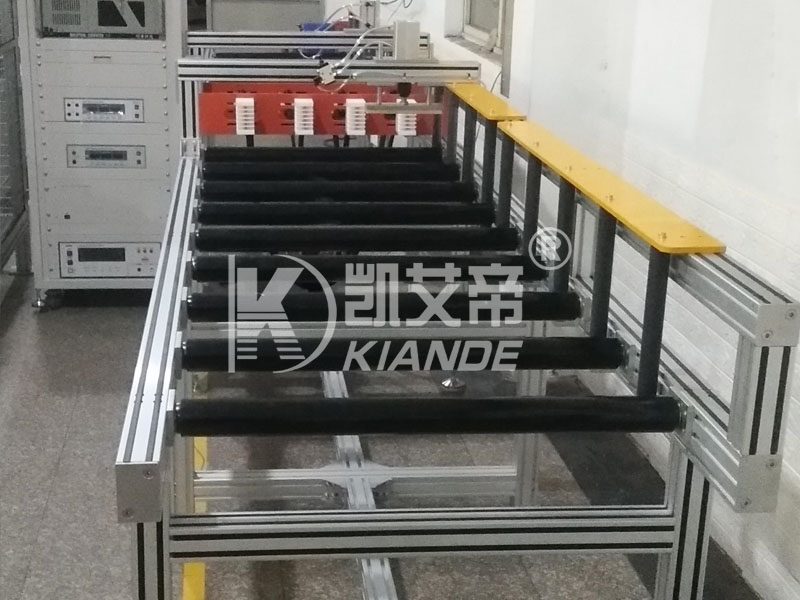

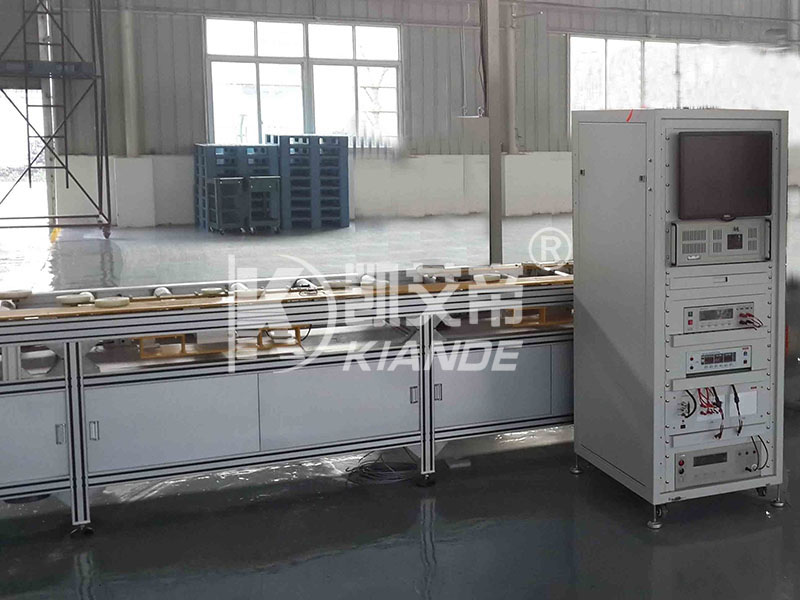

Линия ручной проверки KD-JCX/M-6 сочетает в себе ручное позиционирование приспособлений и автоматическое электрическое тестирование. Он предназначен для коротких прямых участков, коленчатых шин, концевых шин и других шин неправильной формы. Приборы контроля проверяют установленную шину и автоматически генерируют отчет. Дополнительная печать штрих-кодов и отчетов поддерживает идентификацию и вывод записей без изменения метода ручного позиционирования. |  Официальное изображение продукта Kiande Electric |
| Спецификация | параметров . |
|---|---|
| Опубликованная модель/идентификатор. | КД-JCX/М-6 |
| Высота шины. | 100 мм – 650 мм |
| Длина шины. | 500 мм – 3000 мм |
| Подходящий тип шины | Нерегулярная шина |
| . Тип позиции. | односторонний |
| Система печати. | Печать штрих-кода/отчета (опционально) |
| Испытание на устойчивость к высокому напряжению. Испытание | 0 – 5 000 В |
| изоляции. | 1 – 1 000 В |
| Испытание на заземление. | 0–25 А |
| Размеры | 380–415 В переменного тока, 50–60 Гц, 3 кВт |
| силового оборудования. | Д6200мм × Ш800мм × В800мм |
Поддержка нерегулярных разделовОпубликованная заявка включает короткие прямые, коленчатые и концевые шины. | Одностороннее позиционированиеОператоры позиционируют заготовку, используя одностороннее расположение приспособлений. | Выдержать тестированиеДиапазон выдерживаемых высоких напряжений составляет 0–5000 В. |
Измерение изоляцииДиапазон испытаний изоляции составляет 1–1000 В. | Проверка заземленияУказанный диапазон испытательного тока заземления составляет 0–25 А. | Дополнительные печатные записиПечать штрих-кода и печать отчетов не являются обязательными, как указано в исходной таблице. |
ФункцииПоддержка нестандартных секций. Опубликованное приложение включает короткие прямые, коленчатые и клеммные шины. Одностороннее позиционирование. Операторы позиционируют заготовку, используя одностороннее расположение приспособлений. Испытание на выдержку. Диапазон испытаний на выдержку высокого напряжения составляет 0–5000 В. | Принцип работы
|
Проверка коленчатой шиныЭлектрические испытания коленчатых секций, требующих ручного позиционирования. | Тестирование клеммной секцииПроверка клеммных шин перед следующим этапом производства. | Короткие прямые участкиИспытание коротких прямых шин в опубликованном диапазоне длин. |
Предоставьте чертежи колен, выводов или коротких сечений для проверки позиционирования.
Определите необходимое испытательное напряжение, ток и процедуру в пределах перечисленных диапазонов прибора.
Укажите, требуется ли печать штрих-кода, печать отчета или и то, и другое.
Рекомендуемые приемочные проверки для линии ручного контроля:
Покрытие светильникаПодтвердите безопасное позиционирование репрезентативного участка неправильной формы. | Настройки инструментаПроверьте выбранные параметры стойкости, изоляции и заземления на соответствие плану испытаний. | Проверка отчетаСравните созданную запись и дополнительную распечатку с требуемым форматом проверки. |
Специальное инспекционное оборудованиеКак ручные, так и автоматические машины для проверки шин входят в официальную линейку Kiande. | Соответствующее покрытие шинДанная модель описана специально для коротких прямых, коленчатых и концевых участков. | Тестирование и фокус на данныхЗаявленный бизнес компании включает интеллектуальное производство и анализ данных для электротехнического производства. |
Ручное позиционирование регулирует геометрию, в то время как инструменты выполняют тестирование автоматически.
Три опубликованных электрических диапазона помогают покупателям сравнить станцию с их планом проверки.
Kiande поставляет сборочное оборудование, а также станцию контроля, используемую после сборки.
Другие станции для сравнения в рамках рабочего процесса проверки: Ручная сборочная машина. , Полуавтоматическая сборочная линия. , Автоматическая линия сборки шин..
Проверка качества автобусов
Производство шинопроводов
Производство электрооборудования
В официальном профиле компании Kiande машины для ручного контроля указаны как часть ассортимента оборудования для производства шин. Suzhou Kiande Electric Co.,Ltd. имеет штаб-квартиру в Сучжоу, а также производственный центр в Чжэньцзяне и отделы проектирования, производства и обслуживания. |  Сцена на фабрике опубликована на официальном дочернем сайте Кианде. |
Отправьте чертежи высоты, длины и концов или колен.
Укажите требования к электрическим испытаниям и формат печати.
Обсудите проверку репрезентативного участка токопровода перед фиксацией комплектации оборудования.
На официальном сайте Kiande представлен патент на изобретение оборудования для обработки токопроводов. Это технологический документ компании. Он не устанавливает соответствие CE или действующую сертификацию ISO для каждой конфигурации продукта. |  Патентный документ на изобретение, опубликованный компанией |
Для KD-JCX/M-6 указан диапазон высоты 100–650 мм и диапазон длины 500–3000 мм. Неправильная геометрия также должна подходить приспособлению.
Крепление KD-JCX/M-6 позиционируется вручную. Основные инструменты контроля выполняют испытания и автоматически генерируют отчет.
Диапазон выдержки высокого напряжения KD-JCX/M-6 составляет 0–5000 В. Это линейка оборудования; он не определяет испытательное напряжение, необходимое для каждой шины.
Диапазон проверки заземления составляет 0–25 А. Требуемые настройки и критерии приемки должны соответствовать процедуре проверки шин.
В таблице KD-JCX/M-6 указано, что печать штрих-кодов и печать отчетов являются дополнительными. Перечислите выбранное выходное устройство в составе оборудования.
Опубликованные размеры оборудования составляют Д6200 мм × Ш800 мм × В800 мм. Допуски к рабочему доступу и техническому обслуживанию следует рассматривать отдельно.
KD-JCX/M-6 указан для напряжения 380–415 В переменного тока, 50–60 Гц и 3 кВт. Сопоставьте электроснабжение объекта с подтвержденной электрической конфигурацией.
