Полуавтоматическая сборочная линия

Обзор продукта

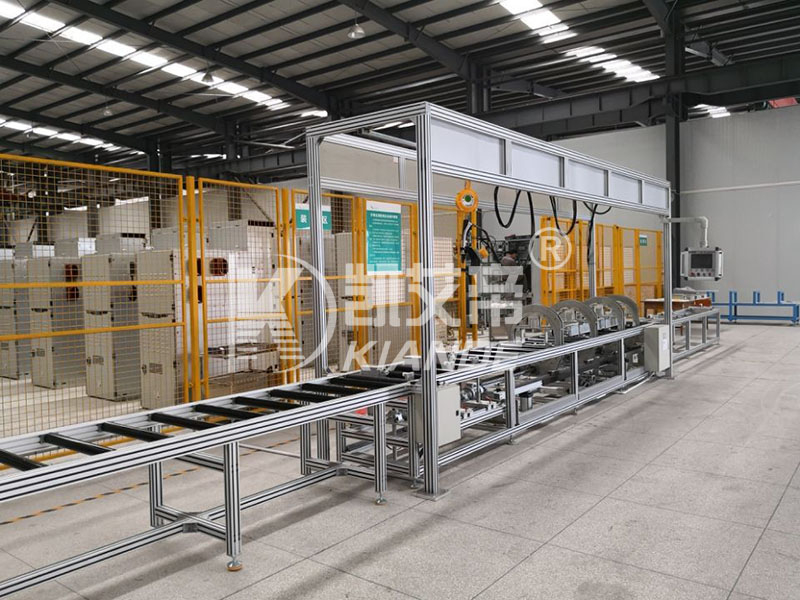

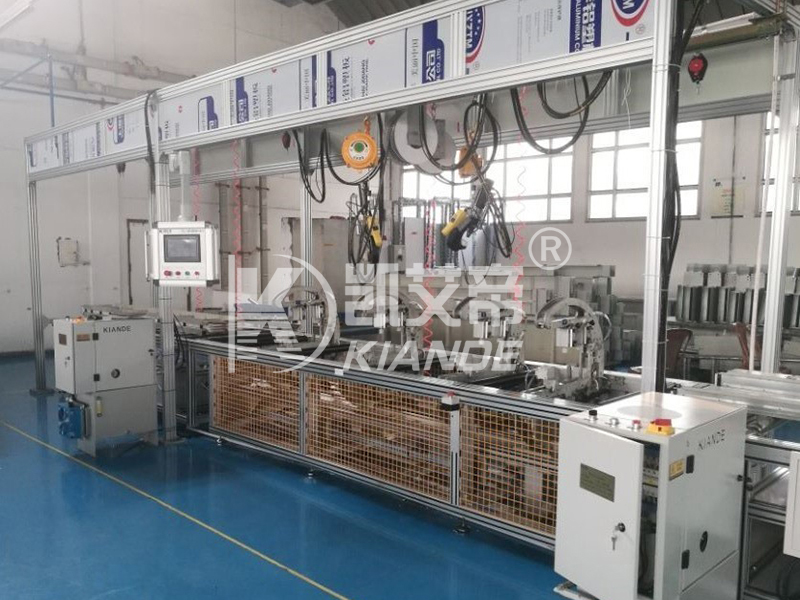

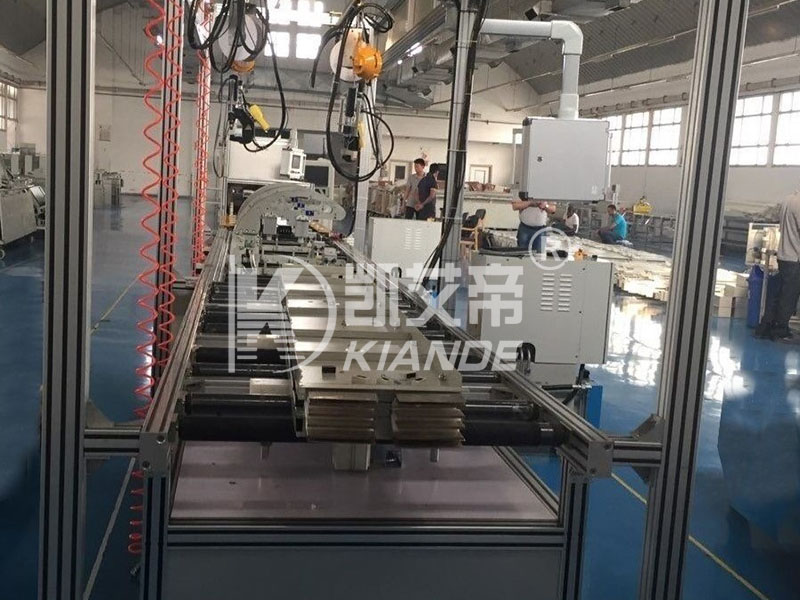

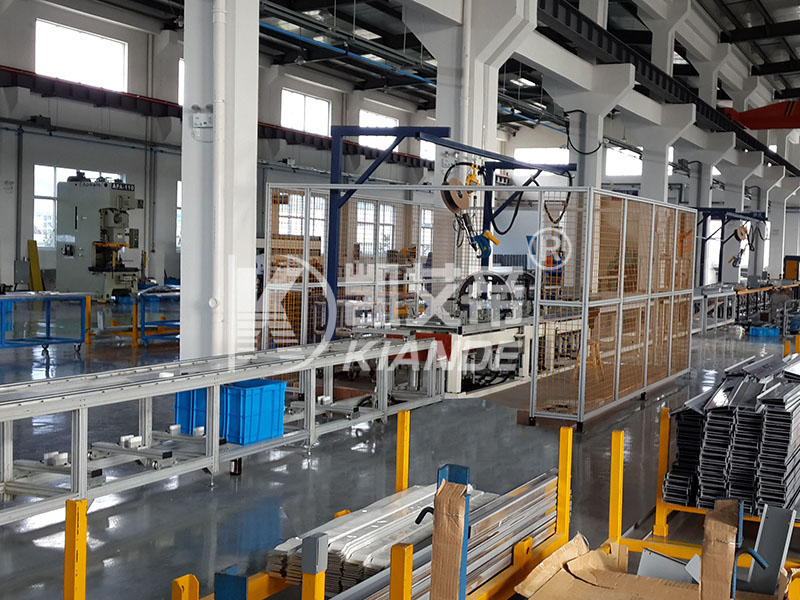

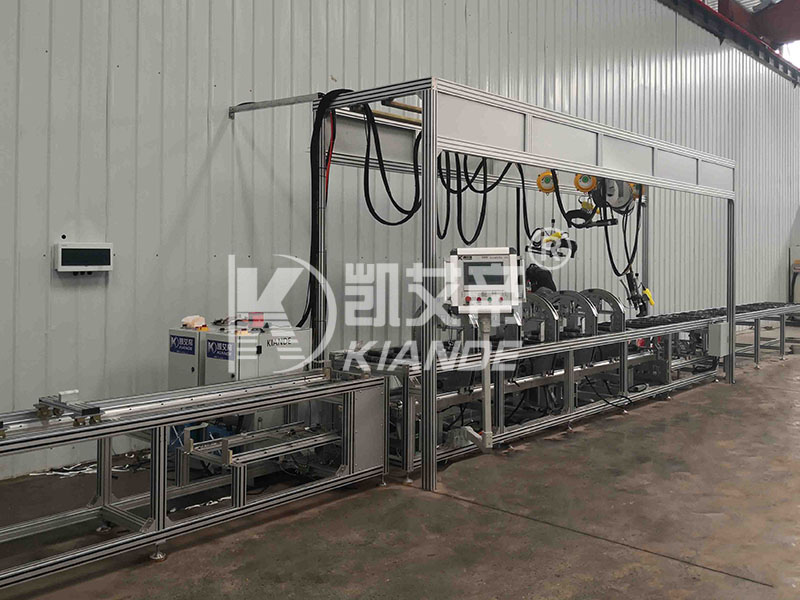

Полуавтоматическая сборочная линия KD-ZDX/H-4-6(4,5) сочетает в себе ручную предварительную сборку и клепку с автоматической реверсивной станцией. Тремя основными направлениями являются предварительная сборка, реверсирование и сборка аксессуаров. Операторы фиксируют основные части шинопровода и перемещают секцию вручную. После того, как одна сторона заклепана, вращатели разворачивают заготовку на 180 градусов для противоположной стороны. В источнике прямо указано, что клепальный станок в комплект не входит.

Технические характеристики

В исходной таблице «Около 3000 мм/4 мин» указано «Тип позиции». Эта метка сохраняется и помечается, а не корректируется автоматически. Исключение клепальных машин сохраняется.

Полуавтоматическая сборочная линия — Опубликованные технические данные

Спецификация	параметров
Модель	КД-ZDX/H-4-6（4,5）
Макс. Высота шины	330 мм (Один слой)
Макс. Длина шины	6000 мм
Тип положения №	Около 3000 мм/4 мин.
вращателя	Не включено
клепальной машины	4 комплекта (стандарт)
Длина реверсивной детали	4500 мм
№ № ручного подъемного приспособления	3 шт.
Длина станции ручного управления Длина	1500 мм
подвески Материал	Алюминиевая вешалка
Тип клепки	Ручная клепка
Размер	380~415В переменного тока, 50~60Гц, 5кВт
силового оборудования	Д18000мм*Ш800мм*В1900мм

Ключевые особенности

Автоматический разворот Реверсивная станция поворачивает зажатую секцию на 180 градусов.	Ручная клепка В этом полуавтоматическом устройстве клепка остается ручной операцией.	Четыре стандартных ротатора Опубликованная стандартная конфигурация включает четыре комплекта вращателей.
Длинная опора шинопровода Максимальная длина шины указана как 6000 мм.	Однослойная высота Максимальная указанная высота одного слоя составляет 330 мм.	Отдельные рабочие зоны Станции предварительной сборки, реверса и установки аксессуаров определяют схему процесса.

Функция и принцип работы

Функции Автоматический реверс — реверсивная станция поворачивает зажатую секцию на 180 градусов. Ручная клепка. В этом полуавтоматическом устройстве клепка остается ручной операцией. Четыре стандартных ротатора. Опубликованная стандартная конфигурация включает четыре комплекта ротаторов.

Принцип работы ✓ Предварительная сборка секции. Операторы размещают и закрепляют основные детали с помощью приспособлений. ✓ Перенос вручную Переместите подготовленную шину на реверсивную станцию. ✓ Заклепка первой стороны. Зажмите шину и завершите клепку первой стороны. ✓ Переверните секцию . Используйте вращатели, чтобы повернуть секцию на 180 градусов. ✓ Завершите подготовку и установите аксессуары. Заклепайте противоположную сторону и приступайте к сборке аксессуаров.

Сценарии применения

Двусторонняя клепка Задачи сборки, требующие доступа к противоположным сторонам секции.

Длинные участки автобусного маршрута Сборка шин с опорой на крепеж длиной до 6000 мм.

Ручное соединение с реверсом Производство сохраняет ручную клепку при использовании автоматического вращения.

Кастомизация и конфигурация

Раздел Геометрия

Укажите высоту, длину и конструкцию корпуса шины для проверки приспособления.

Область применения клепального оборудования

Определите необходимый отдельный клепальный станок, поскольку он не входит в комплект поставки.

Расположение станции

Обзор реверсивной части 4500 мм и станции ручного управления 1500 мм.

Процесс контроля качества

Рекомендуемые приемочные проверки полуавтоматической сборочной линии:

Зажим и вращение Проверьте безопасность секции до и после разворота на 180 градусов.

Обе приклепанные стороны Просмотрите результат соединения на каждой стороне репрезентативной шины.

Граница предложения Проверьте приспособления и вращатели отдельно от исключенной клепальной машины.

Почему стоит выбрать Kiande Electric

Несколько уровней сборки Кианде перечисляет ручные, полуавтоматические и автоматические производственные линии.

Определенный процесс разворота В этом продукте точно описано, какой этап обработки автоматизирован.

Ассортимент аксессуаров и сборок Компания поставляет аксессуары для шин наряду со своим монтажным оборудованием.

Преимущества предприятия

Четкая ответственность оператора

Ручная подготовка, перенос и клепка выделяются отдельно от реверсирования.

Опубликованные размеры станции

Длины реверса и ручных станций помогают обсудить компоновку оборудования.

Сравнение на уровне сборки

Покупатели могут сравнить эту схему с ручными и автоматическими альтернативами производителя.

Альтернативные методы сборки и последующий контроль: Ручная сборочная машина. , Автоматическая линия сборки шин. , Линия ручной проверки..

Типичные отрасли применения

• Сборка корпуса автобуса

• Производство шинопроводов

• Электрические производственные линии

Профиль компании

Полуавтоматические производственные линии фигурируют в официальном списке шинного оборудования Kiande. Компания также предлагает ручные и автоматические линии, а также оборудование для контроля и упаковки. Указанные отделы охватывают инженерное проектирование, производство, продажи и послепродажное обслуживание.

Рабочий процесс обслуживания

Опишите обе соединяющиеся стороны

Предоставьте чертеж сечения и требования к доступу к клепкам.

Отдельная стоимость линии и заклепочника

Ознакомьтесь с детальным описанием линии и необходимого клепального оборудования.

Проверьте разворотный макет

Обсудите поддержку секций и доступ к заводу вокруг ротационной станции.

Награды и сертификаты

На официальном сайте Kiande представлен патент на изобретение оборудования для обработки токопроводов. Это технологический документ компании. Он не устанавливает соответствие CE или действующую сертификацию ISO для каждой конфигурации продукта.

Часто задаваемые вопросы (FAQ)

Какая часть полуавтоматической сборочной линии является автоматической?

KD-ZDX/H-4-6(4.5) использует станцию ​​автоматического реверса. В опубликованном процессе предварительная сборка, перенос и клепка выполняются вручную.

Включает ли полуавтоматическая сборочная линия клепальный станок?

Нет. В таблице KD-ZDX/H-4-6(4.5) указано «Клепальный станок: в комплект не входит». Подтвердите необходимость отдельного оборудования.

Насколько далеко реверсивная станция поворачивает шину?

Процесс KD-ZDX/H-4-6(4.5) переворачивает зажатую шину на 180 градусов после заклепывания первой стороны.

Какие размеры шин поддерживает эта полуавтоматическая линия?

Указанные ограничения составляют максимальную длину 6000 мм и максимальную высоту одного слоя 330 мм для KD-ZDX/H-4-6(4,5).

Сколько ротаторов и подъемных приспособлений указано в списке?

В KD-ZDX/H-4-6(4.5) перечислены четыре стандартных комплекта вращателей и три ручных подъемных приспособления.

Что означает значение 3000 мм/4 мин?

В таблице KD-ZDX/H-4-6(4.5) в разделе «Тип положения» указано «Около 3000 мм/4 мин». Похоже, что это производственная ссылка, но метка поля и условия испытаний требуют подтверждения.

Какое электроснабжение требуется для полуавтоматической сборочной линии?

Опубликованные требования составляют 380–415 В переменного тока, частота 50–60 Гц и мощность 5 кВт. Габариты оборудования: Д18000мм × Ш800мм × В1900мм.
