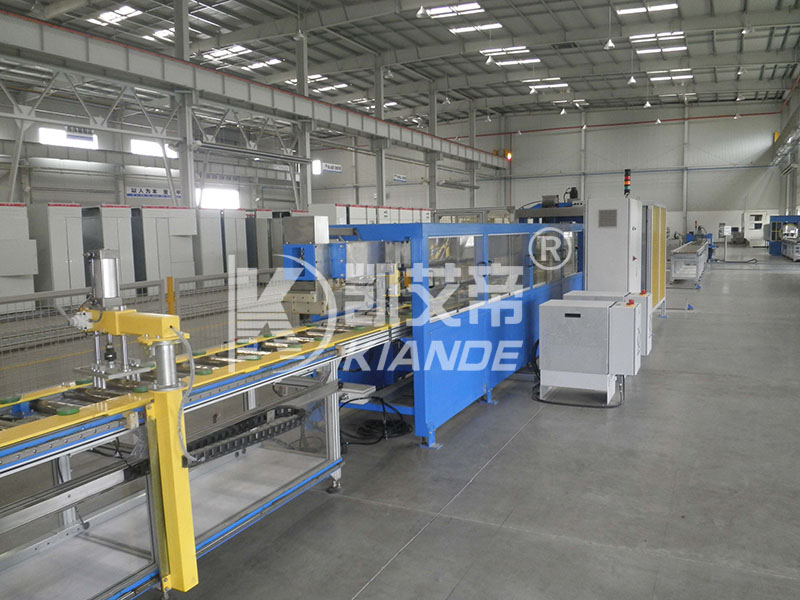

Распределение электроэнергии с высокой силой тока требует прецизионных систем шинопроводов. Центры обработки данных и промышленные объекты требуют модульного питания в диапазоне от 100 А до 6500 А. При производстве этих систем вы сталкиваетесь с определенными узкими местами в работе. Сбалансировать быстрое масштабирование производства с требованием нулевой терпимости к электрическим неисправностям сложно. Ручное изготовление приводит к различиям в применении изоляции и окончательной сборке, что приводит к сбоям на месте. Оценка современной линии по производству шинопроводов требует детального понимания ее отдельных этапов производства. Вы должны отслеживать каждый шаг от обработки необработанных проводников до автоматического контроля. Освоение этих этапов гарантирует, что капитальные вложения приведут к созданию соответствующей, бездефектной инфраструктуры. Мы подробно разберем оборудование, допуски и рабочие процессы, необходимые для создания высокопроизводительного производственного цеха.
Автоматизация не подлежит обсуждению для обеспечения единообразия: интеграция автоматической линии сборки шин снижает механические отклонения и обеспечивает равномерное сжатие по всему корпусу воздуховода.
Целостность изоляции определяет срок службы: автоматическая машина для упаковки шин является критической точкой отказа в производстве; точный контроль натяжения и перекрытия является обязательным для предотвращения частичного разряда.
Непрерывное соблюдение требований требует автоматического тестирования: ручного тестирования недостаточно для линий с высокой пропускной способностью; Автоматическая машина для проверки шин стандартизирует визуальную, механическую и электрическую проверку.
Системная интеграция определяет рентабельность инвестиций: истинная ценность производственной линии заключается в непрерывном потоке материалов между изготовлением листового металла, обработкой проводников и окончательной сборкой.
Технические покупатели должны привести спецификации производственной линии в соответствие с точными требованиями рынка. Прежде чем приступать к настройке производственного цеха, вам необходима четкая базовая терминология. Шинная шина относится исключительно к необработанному проводящему элементу. В качестве внутренних проводников мы обычно используем медь Т2 или алюминий 6101. Шинопровод представляет собой полностью закрытую систему. Он включает в себя проводники, нанесенную изоляцию и защитный внешний корпус. Автобусный маршрут относится к сборным системам с возможностью подсоединения. На предприятиях используются шинопроводы для интеллектуального распределения электроэнергии, где подключение к источнику питания требует гибкости. Знание этих различий предотвращает дорогостоящие ошибки в спецификациях при заказе производственного оборудования.
Успешный производственный цикл зависит от строгих показателей качества. Необходимо добиться отсутствия пустот в изоляции на всех фазных проводах. Строгое соблюдение принципов проектирования NEMA BU 1.1 и IEC 61439-6 остается обязательным для глобального соответствия. Минимизация доли лома напрямую влияет на рентабельность производства, особенно с учетом нестабильных цен на медь и алюминий. Любое отклонение в изгибе проводника или намотке изоляции ставит под угрозу всю систему. Электрические неисправности внутри герметичного корпуса часто приводят к катастрофическим вспышкам дуги. Производственный процесс должен полностью исключать человеческие ошибки с помощью программируемых логических контроллеров (ПЛК) и машин с сервоприводом.
Производители выбирают между полностью автоматизированными, полуавтоматическими и ручными производственными линиями. Каждая категория предлагает различные возможности пропускной способности и гибкость компоновки. Ручные линии требуют небольшого первоначального капитала, но страдают от нестабильного качества и медленного времени цикла. Полуавтоматические линии сочетают стоимость и эффективность. Они автоматизируют этапы высокого риска, такие как упаковка, оставляя нестандартные фитинги для ручной сборки. Полностью автоматизированные линии максимизируют производительность и гарантируют повторяемость. Они требуют значительных капитальных затрат, но обеспечивают минимальное время цикла на метр.
| Тип производственной линии | Среднее время цикла (на 3 м длины) | Гибкость компоновки | Вероятность дефекта | Требования к оператору |
|---|---|---|---|---|
| Полностью автоматизированный | от 3 до 5 минут | Низкий (жесткие настройки) | < 0,1% | 2-3 техника |
| Полуавтоматический | от 10 до 15 минут | Высокий (индивидуальная фурнитура) | 1,5% | 5-7 операторов |
| Ручное изготовление | 30+ минут | Максимальная гибкость | > 5,0% | 10+ рабочих |
Оценка эффективности производственной линии требует отслеживания конкретных операционных показателей. Руководители предприятий полагаются на эти ключевые показатели эффективности для обоснования модернизации оборудования.
Время цикла на метр: определяет общую производительность завода и сроки поставки.
Время переключения: измеряет количество минут, необходимое для переключения производства с профиля 400А на профиль 4000А.
Соотношение занимаемой площади и производительности: оценивает, насколько эффективно оборудование использует имеющуюся площадь.
Выход при первом проходе (FPY): отслеживает процент готовых воздуховодов, прошедших электрический контроль без необходимости доработки.
Производство начинается с обработки сырых медных или алюминиевых проводников. Система режет, пробивает и сгибает металл в соответствии с точными спецификациями. Прецизионное оборудование с ЧПУ решает эти задачи, предотвращая механическое воздействие на проводящий материал. Режущие лезвия должны оставаться острыми, чтобы избежать образования заусенцев по краям. Заусенцы действуют как острые точки, которые легко прокалывают изоляционную пленку на более поздних стадиях. Мы используем автоматические щетки для снятия заусенцев сразу после станции резки, чтобы скруглить острые края. Операции пробивки создают необходимые отверстия для соединительных блоков и опор конструкции. Гибка с ЧПУ гарантирует, что проводники сохраняют правильное расстояние между фазами внутри конечного корпуса, соблюдая допуски в пределах +/- 0,1 мм.
Сети распределения электроэнергии редко проходят по прямым линиям. Для преодоления структурных препятствий на объектах требуются колена, тройники и фланцы. Эти нестандартные фитинги требуют специальных технологий изготовления. Для изгиба колена на 90 градусов требуются специальные профили с ЧПУ по сравнению со стандартными прямыми отрезками. Вы должны учитывать упругость материала, которая варьируется в зависимости от меди и алюминия. Гибкость макета становится здесь очень актуальной. Производственные линии часто направляют нестандартные фитинги на специальные полуавтоматические станции. Это предотвращает появление узких мест на основной высокоскоростной прямой линии.
Внешний корпус защищает внутренние проводники от вредного воздействия окружающей среды и механического воздействия. Профилегибочные машины формируют из плоского листового металла жесткие конструкционные профили. Основными материалами корпуса служат оцинкованная сталь и экструдированный алюминий. Алюминий обеспечивает превосходное рассеивание тепла и малый вес, что делает его идеальным для центров обработки данных высокой емкости. Сталь обеспечивает превосходную механическую прочность для тяжелого промышленного применения. Процессы обработки листового металла включают лазерную резку, гибку и порошковую окраску. Точное изготовление обеспечивает идеальное соединение частей корпуса во время окончательной сборки, предотвращая попадание влаги.
Реальные приложения диктуют конкретные производственные различия. Изолированные фазные шинопроводы охватывают каждый фазный провод отдельно. Электростанции используют их для предотвращения межфазных замыканий. Разделенные фазовые шинопроводы помещают все проводники в один корпус, но разделяют их заземленными металлическими перегородками. В системах с неразделенными фазами все проводники размещаются вместе без каких-либо барьеров. Производственная линия должна адаптировать свои станции изготовления и сборки листового металла в соответствии с этими конкретными структурными требованиями. Смена этих конструкций требует программируемой настройки инструментов на линии профилирования.
Изоляция превращает необработанный проводник в безопасную электрическую фазу. Производители обычно используют майларовую (ПЭТ) пленку или эпоксидные покрытия. Майларовая пленка обеспечивает исключительную диэлектрическую прочность и термостойкость. Мы указываем изоляцию класса B (130°C) или класса F (155°C) в зависимости от целевой силы тока. Слой изоляции предотвращает возникновение электрической дуги между соседними фазами. Он также защищает от короткого замыкания на заземленный металлический корпус. Постоянная толщина изоляции гарантирует, что система будет соответствовать номинальному напряжению без ухудшения качества в течение десятилетий непрерывной работы.
Нанесение изоляционной пленки вручную приводит к опасным несоответствиям. Автоматическая машина для упаковки шин полностью исключает этот риск. Машина пропускает проводник через вращающуюся обмоточную головку, приводимую в действие синхронизированными серводвигателями. Катушки майларовой пленки вращаются вокруг продвигающейся шины. Программируемые логические контроллеры определяют точную скорость и вращение. Такая синхронизация обеспечивает безупречное и непрерывное наматывание по всей длине проводника. Операторы вводят размеры проводников в HMI, и машина автоматически рассчитывает необходимый шаг и скорость вращения.
Автоматический контроль натяжения предотвращает растяжение и провисание пленки. Растяжение снижает диэлектрическую прочность ПЭТ-пленки, создавая слабые места. Провисание создает воздушные карманы между изоляцией и металлом. Воздушные карманы приводят к частичному разряду и возможным перегревам. Обычно мы устанавливаем натяжение обмотки от 15 до 25 Ньютонов. Точное программирование перекрытия гарантирует идеальное укладывание слоев пленки. Стандартное перекрытие 50 % обеспечивает двойную толщину изоляции по всей шине. Эти автоматизированные функции напрямую предотвращают катастрофический пробой изоляции в полевых условиях.
Высокоскоростная упаковка несет в себе механические риски. Разрыв пленки останавливает производство и требует ручной обработки. Непостоянная толщина пленки снижает электробезопасность. Современные упаковочные машины решают эти проблемы с помощью современных оптических датчиков. Датчики контролируют натяжение пленки в режиме реального времени. Они обнаруживают микроразрывы и автоматически приостанавливают работу машины, прежде чем дефектные сегменты начнут продвигаться вперед. Эта система обратной связи с обратной связью гарантирует, что на этап сборки доходят только идеально изолированные проводники. Бригады технического обслуживания должны ежедневно очищать эти оптические датчики, чтобы предотвратить ложноположительные показания, вызванные заводской пылью.
Сборка знаменует собой сближение подготовленных проводников и изготовленного корпуса. Изолированные фазы располагаются в нижней половине корпуса из листового металла. Прокладки и изоляторы из поликарбоната фиксируют проводники в назначенных положениях, обеспечивая точный межфазный зазор. Затем верхняя половина корпуса опускается на место. Этот этап требует абсолютной точности, чтобы не защемить и не поцарапать майларовую изоляцию. Любое повреждение здесь делает предыдущий этап упаковки бесполезным и создает скрытый дефект внутри герметичного воздуховода.
Крепление корпуса включает в себя клепку, прессование и болтовое крепление. Автоматическая линия сборки шин обеспечивает равномерное давление по всему воздуховоду. Гидравлические прессы сжимают половинки корпуса вместе под давлением, превышающим 150 бар. Автоматизированные клепальные станции надежно закрепляют швы с помощью самопроникающих заклепок (SPR), расположенных на расстоянии ровно 150 мм друг от друга. Приводы с регулируемым крутящим моментом затягивают болты в соответствии с точными техническими спецификациями. Такая последовательность сохраняет структурную целостность при стандартной длине до 3 метров. Равномерное сжатие также улучшает рассеивание тепла за счет устранения воздушных зазоров между проводниками и корпусом.
Современные объекты требуют интеллектуальной инфраструктуры. Интеллектуальное распределение электроэнергии требует встроенных систем мониторинга. На сборочной линии должна быть предусмотрена установка термодатчиков и модулей интеллектуального учета. Технические специалисты встраивают оптоволоконные датчики температуры в корпус перед окончательной герметизацией. Эти датчики отслеживают в реальном времени колебания температуры на фазных проводах. Интеграция этих модулей во время сборки обеспечивает инфраструктуру будущего для передовых приложений центра обработки данных, позволяя менеджерам объектов динамически отслеживать балансировку нагрузки.
Менеджеры заводов должны сочетать автоматизацию с гибкостью. Ручная сборка лучше всего подходит для нестандартных направленных фитингов и линий с низкой силой тока. Люди-операторы могут легко адаптироваться к уникальным углам и сложным конфигурациям суставов. Автоматизированные линии отличаются высокоскоростной повторяемостью стандартных коммерческих операций. Гибридный подход часто дает наилучшие результаты. Заводы используют автоматизированную линию для производства прямых участков и направляют колена на специализированные станции ручной сборки, оснащенные вспомогательными пневматическими инструментами.
Контроль качества предотвращает попадание дефектной инфраструктуры на месторождение. Каждый готовый шинопровод перед отправкой проходит строгие испытания. При визуальном и механическом осмотре проверяются размеры конструкции и крутящий момент крепежа. Проверка контактного сопротивления гарантирует, что соединительные блоки эффективно проводят электричество, обычно требуя показаний менее 10 микроом. Проверка фазировки подтверждает правильность расположения отдельных проводников. При испытании сопротивления изоляции измеряется целостность майларовой обмотки с помощью мегомметра на 1000 В. При испытании на перенапряжение переменного тока (диэлектрическое или гипопотенциальное) система подвергается воздействию высокого напряжения, часто 2,5 кВ, в течение одной минуты, чтобы выявить скрытые недостатки изоляции.
Ручное тестирование создает огромные узкие места в производстве и вносит субъективные ошибки. Автоматическая машина для проверки шин последовательно выполняет эти испытания без вмешательства человека. Готовый воздуховод катится в испытательный стенд на моторизованных конвейерах. Роботизированные манипуляторы подключают испытательные щупы к оголенным концам проводников. Машина выполняет полный набор электрических испытаний менее чем за три минуты. Он также проверяет функциональность любых встроенных интеллектуальных датчиков. Автоматизированное тестирование стандартизирует процесс проверки и исключает субъективное человеческое суждение.
Автоматизированные системы контроля собирают огромные объемы данных испытаний. Машина записывает точные показатели сопротивления и напряжения для каждого отдельного устройства в централизованную базу данных SQL. Этот автоматизированный сбор данных упрощает отчетность о соответствии стандартам NEMA и IEC. Он отслеживает графики калибровки машины, чтобы обеспечить точность испытаний. В случае сбоя на месте отслеживание партии позволяет производителям точно определить производственный цикл. Такой подход, основанный на данных, защищает производителя от ответственности и гарантирует безопасность продукции.
Заключительные этапы производства подготавливают изделие к установке на месте. Техники устанавливают на концах шинопровода стыковые блоки. В этих блоках используется конструкция с одним болтом, которая позволяет подрядчикам быстро соединять блоки разной длины на месте. Системы маркировки наносят на корпус штрих-коды и QR-коды. Эти этикетки помогают выполнять сборку на месте и обеспечивают мгновенный доступ к данным испытаний через мобильные устройства. Защитная упаковка защищает оборудование от влаги и ударов во время транспортировки. Термоусадочный пластик и изготовленные на заказ деревянные ящики гарантируют, что продукт будет доставлен на строительную площадку в целости и сохранности.
Высокоамперные шинопроводы представляют собой массивную и тяжелую инфраструктуру. Система 6500A содержит значительное количество твердой меди, часто весом более 100 кг на метр. Для перемещения готовых изделий требуется специализированное погрузочно-разгрузочное оборудование. Мостовые краны с вакуумными подъемниками перемещают тяжелые воздуховоды с конвейера. Роликовые конвейеры с электроприводом доставляют изделия на отгрузочную площадку. Протоколы безопасного обращения предотвращают изгиб конструкции и защищают заводской персонал от травм при подъеме.
Интеграция полной производственной линии требует тщательного пространственного планирования. Линейная планировка максимизирует высокоскоростную пропускную способность, но требует огромной площади, часто превышающей 50 метров в длину. U-образная планировка экономит пространство и централизует погрузочно-разгрузочные работы. Вы должны учитывать пространство, необходимое для автоматизации прямых участков рядом с станциями индивидуальной примерки. Поточные испытательные площадки и зоны упаковки также занимают значительную площадь. Правильная планировка предотвращает возникновение узких мест в потоке материалов и пробок из-за движения вилочных погрузчиков.
Автоматизированное производство меняет необходимый набор навыков рабочей силы. Вам больше не нужны армии ручного труда. Вам нужны технические специалисты, способные программировать ЧПУ, устранять неполадки ПЛК и калибровать станки. Для работы на автоматической упаковочной или сборочной машине требуются специальные знания программного обеспечения. Недостаток навыков представляет собой серьезный риск реализации. Предприятиям необходимо вкладывать значительные средства в обучение операторов, чтобы максимально увеличить время безотказной работы оборудования и предотвратить ошибки программирования, которые приводят к потерям материалов.
Высокоточное оборудование требует строгого графика технического обслуживания. Регулярная калибровка по-прежнему необходима для инспекционных машин и натяжителей обмотки. Неправильно откалиброванная инспекционная машина может пройти дефектную изоляцию. Ослабленный натяжитель обмотки создаст опасные воздушные карманы. Строгие протоколы технического обслуживания обеспечивают соблюдение требований и гарантируют безопасность продукции. Руководители предприятий должны иметь запас критически важных запасных частей, чтобы свести к минимуму незапланированные простои.
Ежедневно проверяйте и очищайте оптические датчики упаковочной машины.
Еженедельно проверяйте уровни гидравлической жидкости и показания манометров на сборочном прессе.
Ежемесячно калибруйте датчики для тестирования Hipot по известному стандарту.
Заменяйте щетки для снятия заусенцев на линии обработки проводников каждые 500 часов работы.
Проанализируйте текущий план помещения вашего предприятия, чтобы определить, какая планировка — линейная или U-образная — лучше всего соответствует вашей целевой пропускной способности и ограничениям по погрузочно-разгрузочным работам.
Определите точные диапазоны силы тока и ежедневные потребности в объеме, чтобы правильно подобрать оборудование для обработки проводников и гидравлические прессы.
Запросите подробное моделирование времени цикла у производителей оборудования, чтобы проверить их заявления о производительности перед размещением заказов на поставку.
Создайте специальную программу обучения, ориентированную на программирование ЧПУ, устранение неисправностей ПЛК и калибровку оптических датчиков для ваших специалистов по техническому обслуживанию.
О: Шина — это внутренний проводящий элемент, обычно изготовленный из необработанной меди или алюминия. Шинопровод включает в себя эти шины, нанесенную изоляцию и защитный внешний корпус. Под шинопроводом обычно понимается определенный тип сборного шинопровода с возможностью подключения для интеллектуального распределения электроэнергии.
Ответ: Это исключает человеческую ошибку при нанесении изоляции. Машина гарантирует точный контроль натяжения и равномерное перекрытие пленки. Это предотвращает образование воздушных карманов и горячих точек, обеспечивая равномерную диэлектрическую прочность и предотвращая катастрофические вспышки дуги.
О: Машина выполняет комплексный набор тестов. К ним относятся испытания на сопротивление контактов, испытания на сопротивление изоляции, проверка фазировки и испытания на перенапряжение (диэлектрическое) переменного тока. Он также выполняет автоматические механические и визуальные проверки.
Ответ: В то время как прямые отрезки проходят через высокоавтоматизированные основные линии, нестандартные фитинги требуют другого обращения. Отводы, тройники и отводы часто направляются на полуавтоматические станки гибки с ЧПУ и специализированные сборочные станции, чтобы обеспечить необходимую гибкость компоновки.
А: Да. Современные автоматизированные линии имеют программируемые настройки крутящего момента и гидравлического давления. Операторы настраивают эти параметры с учетом различных механических свойств, прочности на разрыв и скорости расширения как меди, так и алюминия.
О. Площадь занимаемой площади зависит от емкости и конструкции компоновки. Однако автоматизированная обработка материалов, поточные испытательные площадки и высокоскоростная сборка требуют значительной линейной площади. Полностью интегрированная линия часто занимает несколько сотен квадратных метров.
Ответ: Автоматизированное оборудование с ЧПУ и программируемые сборочные линии значительно сокращают время переналадки. То, что раньше занимало часы в устаревших ручных системах, теперь занимает минуты. Операторы просто загружают новые профили программного обеспечения для регулировки углов изгиба и давления сборки.
