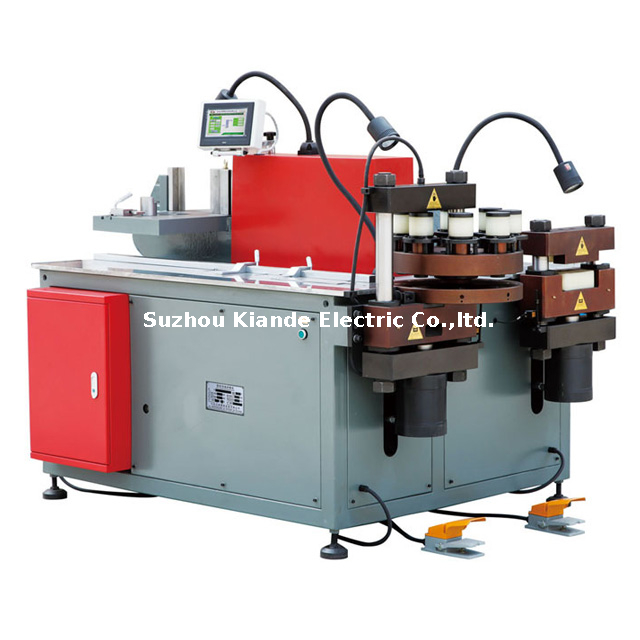

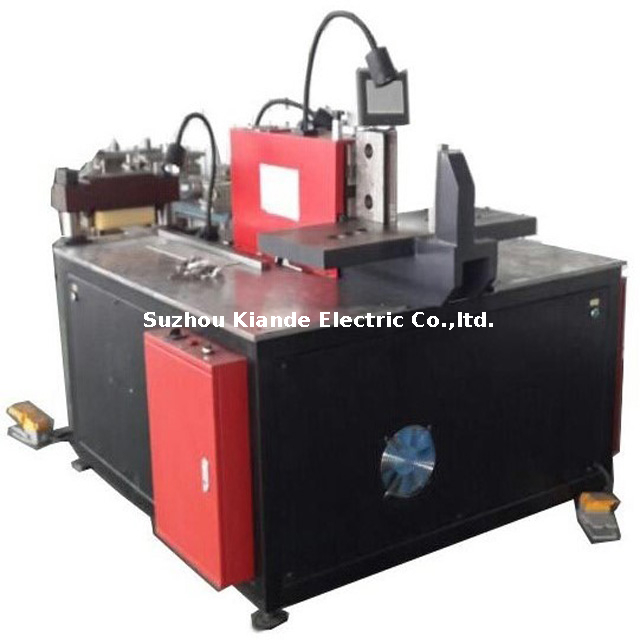

Этот многофункциональный станок для обработки шин «3 в 1», созданный для обеспечения абсолютной точности и максимальной эксплуатационной эффективности, объединяет возможности резки, штамповки и гибки на одной рабочей станции для тяжелых условий эксплуатации. Разработанное специально для работы с плотными медными и алюминиевыми токопроводами, оборудование имеет усиленную стальную раму, которая активно поглощает и минимизирует механическую вибрацию во время производственных циклов с высокими нагрузками. Операторы сразу заметят плавную и тактильную обратную связь от отзывчивого сенсорного интерфейса, который значительно упрощает сложные задачи по металлообработке. Объединив несколько этапов обработки в одном централизованном блоке, производственные предприятия могут значительно сократить ручную обработку, исключить утомительное время транспортировки материалов и оптимизировать свои производственные площади. Независимо от того, требуются ли вашей производственной линии стандартные изгибы под прямым углом или специализированные операции, такие как поверхностное тиснение и осевое скручивание, машина обеспечивает стабильные, чистые и точные по размерам результаты. Глубокая интеграция интеллектуальных средств управления гарантирует, что каждый кусок проводящего металла сохраняет свою структурную и электрическую целостность, обеспечивая высоконадежную основу для сложных узлов распределения электроэнергии.

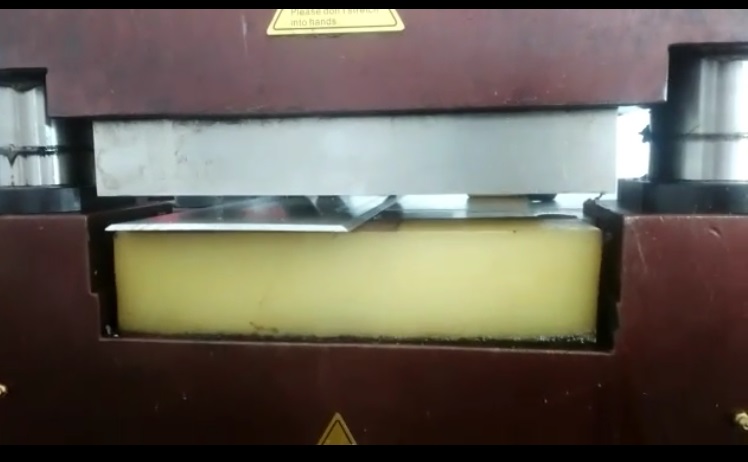

В машине используется высокостабильный двухстоечный механизм резки, который оказывает равномерное огромное давление вниз по всей поверхности металла. Это структурное преимущество гарантирует, что каждый разрез будет исключительно чистым и идеально ровным, что полностью исключает ненужные отходы материала и предотвращает нежелательные провисания при сдвиге. Полученные металлические кромки совершенно гладкие на ощупь и не имеют острых микрозаусенцев, что резко снижает необходимость вторичной ручной шлифовки и сохраняет максимальное токопроводящее сечение шины.

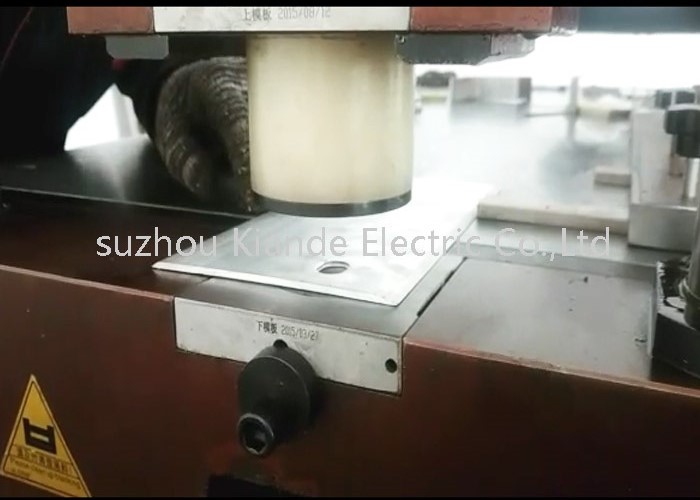

Станция штамповки, спроектированная для обеспечения абсолютной точности выравнивания, имеет жесткую цельную литой конструкцию с одним рычагом. Этот архитектурный дизайн с открытой передней частью обеспечивает операторам беспрепятственный и четкий обзор, что позволяет легко визуально выравнивать тяжелые медные пластины перед зацеплением. Механизм концентрированной силы гарантирует, что каждое пробитое отверстие имеет идеальную цилиндрическую форму с нулевым искажением материала или короблением по периметру, гарантируя плотные, надежные и заподлицо соединения для тяжелых электрических креплений.

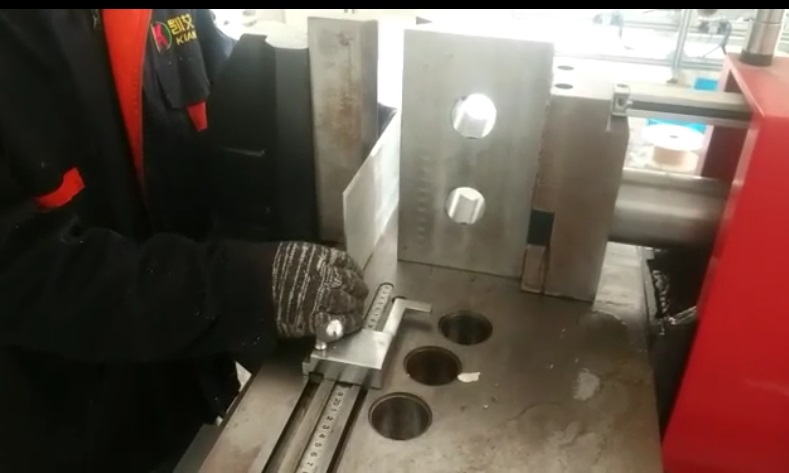

В основе машины лежит усовершенствованная система управления ПЛК и ЧПУ, доступ к которой осуществляется через высокочувствительный полноцветный человеко-машинный интерфейс (HMI). Эта интеллектуальная цифровая система поддерживает автоматическое запоминание параметров и сложные расчеты углов. Операторы просто вводят желаемую толщину материала и целевой угол изгиба, и система автоматически рассчитывает точный требуемый механический ход. Это исключает ручные догадки, значительно сокращает время наладки между различными партиями и обеспечивает исключительную повторяемость углов при больших объемах производства.
Гидравлическая энергия управляется сложной независимой гидравлической системой с тремя отдельными масляными цилиндрами и тремя специальными масляными насосами. Этот критический выбор конструкции позволяет станциям резки, штамповки и гибки работать одновременно без каких-либо перепадов давления или взаимных механических помех. Кроме того, во всех гидравлических резиновых шлангах используется национальный стандарт типа соединения типа А, обеспечивающий герметичное и очень прочное уплотнение, выдерживающее годы потока гидравлической жидкости под давлением, обеспечивая долгосрочную эксплуатационную стабильность и безопасность на рабочем месте.
Физические возможности этого оборудования специально разработаны для удовлетворения строгих и непрерывных требований современного электротехнического производства. Благодаря мощному номинальному давлению 300 кН, распределенному по станциям обработки, машина легко режет и сгибает твердые проводящие материалы до максимального рабочего размера 12x160 мм. Обширный верстак размером 1400x1000 мм обеспечивает достаточную плоскую опору для длинных и тяжелых токопроводов, активно предотвращая провисание материала и обеспечивая строгую точность размеров на сложных этапах изготовления. Все интегрированные системы разумно размещены в компактных размерах 1500x1150x1170 мм, что оптимизирует ценную производственную площадь, сохраняя при этом значительный общий вес в 1270 кг, обеспечивающий гашение вибрации.
| Номинальное давление | 300КН | 300КН |
| Макс. рабочий размер | 12х160мм | 12х160мм |
| Диапазон перфорации | Ø4,3-25 мм | Ø4,3-25 мм |
| Макс. рабочая ширина вертикального изгиба | 120 мм | 120 мм |
| Размер рабочего стола | 1400х1000мм | 1400х1000мм |
| Граничный размер | 1500х1150х1170мм | 1500х1150х1170мм |
| Масса | 1270 кг | 1170 кг |

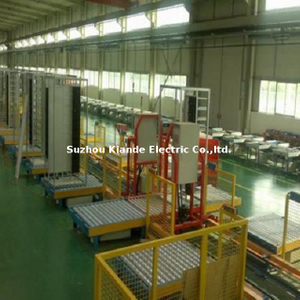

Этот универсальный процессор является незаменимым помощником в широком спектре секторов распределения тяжелой электроэнергии. Он широко используется в повседневном производстве распределительных устройств высокого и низкого напряжения, крупногабаритных промышленных трансформаторов и современных сетей зарядных станций для электромобилей (EV). Кроме того, он играет важную роль в производстве лифтов и коммерческом судостроении, где точная и строгая разводка мощности абсолютно не подлежит обсуждению. Помимо стандартных операций под прямым углом, оборудование полностью поддерживает специализированные архитектурные работы с медью, включая сложное тиснение поверхности и сложные процессы осевого скручивания.
Чтобы обеспечить максимальную производительность вашего производственного предприятия с самого первого дня установки, мы предоставляем комплексный набор услуг технической поддержки. Сюда входит полная отладка оборудования на месте, тщательные программы практического или дистанционного обучения операторов, а также солидная годовая гарантия на все основные механические и электрические компоненты. Для особых производственных требований мы также предлагаем обширные возможности индивидуальной настройки OEM, позволяющие точно адаптировать программный интерфейс машины, физические инструменты и внешний вид к вашему конкретному рабочему процессу и стилю корпоративного бренда.
