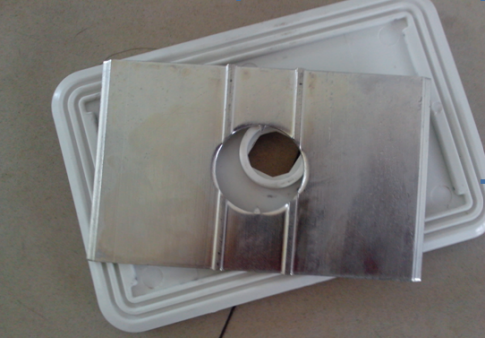

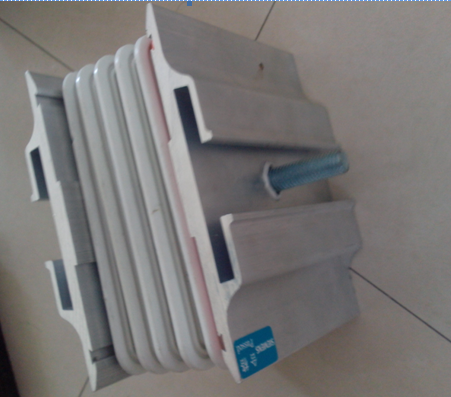

Эта изоляционная пластина для соединения высоковольтных шин, разработанная для требовательных электрических распределительных сетей, обеспечивает бескомпромиссную безопасность и структурную стабильность критически важной энергетической инфраструктуры. В пластине, разработанной специально для защиты точек подключения систем главных шинопроводов, используется высокоэффективная термореактивная композитная матрица Dough Molding Compound (DMC). При обращении материал имеет жесткую непористую матовую поверхность, которая по своей природе отталкивает влагу и противостоит накоплению проводящей пыли в воздухе. Такая тактильная плотность и значительный физический вес напрямую влияют на надежную работу в полевых условиях, гарантируя, что критические электрические зазоры и безопасные пути утечки строго соблюдаются даже в условиях серьезных эксплуатационных нагрузок или меняющихся условий окружающей среды.
В основе этой изоляционной пластины лежит ее превосходная диэлектрическая способность и строгая огнестойкость. Достигнув сравнительного индекса отслеживания (CTI) 600+, компонент активно предотвращает возникновение электрической дуги и отслеживание поверхности соединений шин даже в средах с высокой степенью загрязнения. Материал имеет класс воспламеняемости UL94 V-0, что означает, что он самозатухающий и не способствует распространению пламени во время термического воздействия. Кроме того, термореактивная природа композита DMC гарантирует, что он не расплавится, не капнет и не деформируется при воздействии внезапных температурных скачков, что полностью исключает риск поломок, вызванных дугой, которые могут поставить под угрозу электросеть всего объекта.
Во время сильноточного короткого замыкания системы шин испытывают сильные электромагнитные силы отталкивания, которые могут физически разорвать стандартные компоненты. Чтобы противодействовать этому, изоляционная пластина включает в себя высокую концентрацию точно распределенного армирования из стекловолокна. Это структурное усовершенствование обеспечивает исключительную прочность на сжатие и изгиб. Жесткая физическая конструкция поглощает и рассеивает внезапные механические удары, предотвращая смещение медных или алюминиевых проводников. Кроме того, материал демонстрирует превосходную стабильность размеров, выдерживая постоянные напряжения расширения и сжатия, вызванные ежедневными циклическими изменениями температуры, без образования микротрещин.
Промышленные условия обычно подвергают электрические компоненты воздействию экстремальных атмосферных условий. Эта изоляционная пластина рассчитана на непрерывную и стабильную работу в суровых условиях, температура которых достигает 155°C. В отличие от стандартных термопластов, которые могут размягчаться или выделять едкий запах при сильных электрических нагрузках, этот композит DMC остается полностью стабильным, не выделяя побочных продуктов термического разложения или летучих органических соединений. Его исключительно низкий уровень водопоглощения гарантирует, что длительное воздействие высокой влажности, промышленных частиц или прибрежных солевых брызг не ухудшит его изоляционные свойства, поддерживая постоянный диэлектрический барьер в течение десятилетий срока службы.
Продукт | Модель | Отверстия № | Расстояние между отверстиями |
Изоляционная пластина (Средний, Край) Х=122
| Х=50 | 1 | |
Х=65 | 1 | ||
Х=85 | 1 | ||
Х=90 | 1 | ||
Х=105 | 1 | ||
Х=120 | 1 | ||
Х=140 | 1 | ||
Х=150 | 2 | 80(РУ) | |
Х=160 | 1 | ||
Х=190 | 1 | ||
Х=205 | 3 | 80(РУ) | |
Х=210 | 2 | 105 | |
Х=230 | 2 | 115 | |
Х=250 | 2 | 125 | |
Х=255 | 3 | 85 | |
Х=310 | 2 | 169 | |
Х=350 | 2 | 189 | |
Х=390 | 2 | 209 | |
Х=450 | 4 | 95 | |
Х=490 | 4 | B=105 C=154(Средний) | |
Х=658 | 6 | B=90(Средний) C=139(Край) | |
Х=688 | 6 | B=100(中Средний) C=150(Край) | |
Изоляционная пластина (Средний, Край) Х=130
| Х=50 | 1 | |
Х=60 | 1 | ||
Х=80 | 1 | ||
Х=95 | 1 | ||
Х=110 | 1 | ||
Х=120 | 1 | ||
Х=125 | 1 | ||
Х=145 | 1 | ||
Х=160 | 1 | ||
Х=180 | 2 | 90 | |
Х=190 | 2 | 85 | |
Х=200 | 2 | 100 | |
Х=324 | 2 | 194 | |
Х=344 | 2 | 204 | |
Х=354 | 2 | 209 | |
Х=394 | 2 | 229 | |
Х=424 | 2 | 244 | |
Х=464 | 4 | Б=174 С=90 | |
Х=484 | 4 | Б=179 С=95 | |
Х=504 | 4 | Б=184 С=100 | |
Х=623 | 6 | Б=149 С=80 | |
Х=648 | 6 | Б=164 С=80 |
Соответствие строгим требованиям международной электроэнергетической инфраструктуры требует строгого соблюдения глобальных протоколов безопасности. Эта изоляционная пластина для соединения шин изготовлена в полном соответствии со стандартами IEC 61439 и UL 840, что обеспечивает плавную интеграцию в сертифицированные электрические сборки по всему миру. Кроме того, рецептура материала соответствует всем экологическим директивам RoHS и REACH, что способствует беспрепятственному утверждению проектов, проверкам объектов и экологически сознательному проектированию в различных регулирующих юрисдикциях.

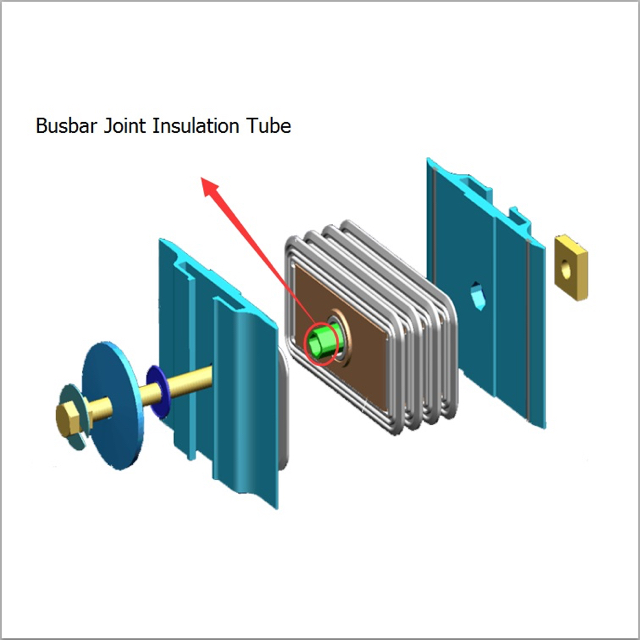

Правильный монтаж имеет первостепенное значение для увеличения срока службы шинной системы. Изоляционные пластины имеют стандартизированные, точно отформованные монтажные отверстия, идеально совпадающие со стандартными конфигурациями шинных соединений. При креплении пластин технические специалисты заметят прочную тактильную обратную связь от материала, который противостоит локальному растрескиванию под напряжением при применении определенных параметров момента затяжки. Матовая поверхность обеспечивает долгосрочное обслуживание и хорошо совместима с методами неразрушающего контроля. Бригады технического обслуживания могут легко выполнять регулярные инфракрасные тепловизионные проверки; неотражающая поверхность обеспечивает точные показания коэффициента излучения, позволяя заранее обнаружить любое аномальное повышение температуры в местах соединений до того, как оно перерастет в критические неисправности.
