Элемент | Спецификация |
Алюминиевый эффективный литой конец с заглушкой для конца шинопровода | 120 мм |
125 мм | |
| 128 мм | |
130 мм |
I. Сущность продукта

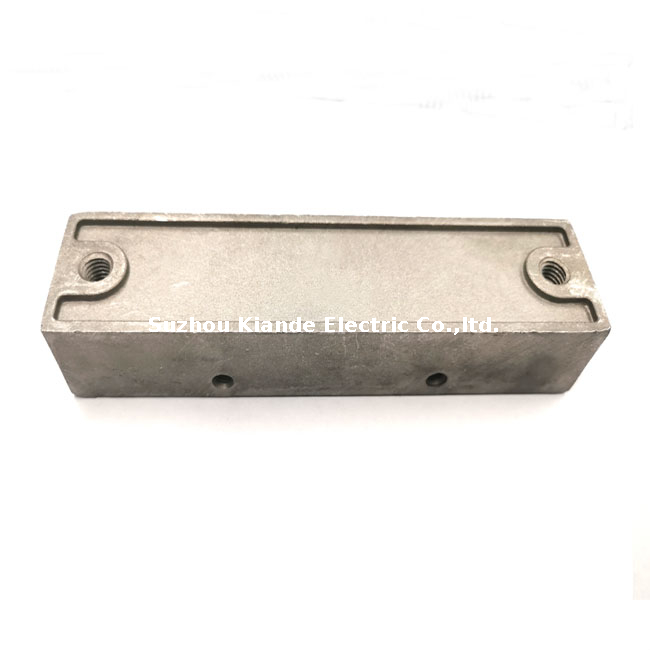

1. Название: Алюминиевый литой конец с крышкой
2. Функция: «Металлическая заглушка» для тупика токопровода; закрывает алюминиевый корпус и закрывает концы медных стержней.
3. Процесс: алюминий, отлитый под высоким давлением (ADC12), зачищенный, а затем подвергнутый пескоструйной обработке или анодированный; внутренняя поверхность остается плоской — охлаждающие ребра не обрабатываются.
II. Фактические роли

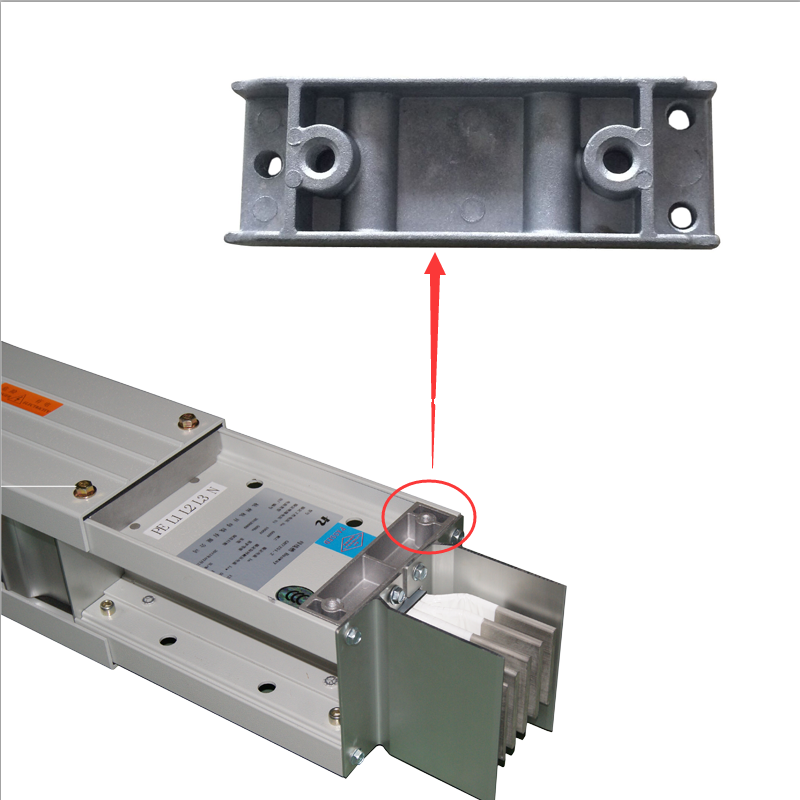

1. Продолжение корпуса: такая же ширина и высота, как у алюминиевого корпуса токопровода, сохраняет единообразный внешний вид и действует как «удлинитель защитного заземления» за счет винтового контакта с корпусом.
2. Торцевое уплотнение + механическая защита + электрический экран: предотвращает попадание пыли, влаги и мелких животных, а также оголенные медные концы, которые могут вызвать поражение электрическим током или короткое замыкание.
III. Типичная конструкция и размеры (отраслевой справочник)
- Материал: ADC12, толщина стенки 2,5–3 мм.
- Контур: Прямоугольная «шапочка», глубиной 25–35 мм, спереди закрыта, сзади полностью открыта; четыре потайных отверстия Ø6 мм по периметру для заклепок или болтов М6 к корпусу воздуховода
- Заземление: нет предварительно отформованной медной вставки; Непрерывность защитного заземления зависит от контакта металл-металл между крышкой и корпусом (проверьте, установлена ли на заводе луженая шайба)
- Поверхностная обработка: пескоструйная обработка.
- Вес: ок. 0,1–0,2 кг (увеличивается линейно с шириной корпуса 110–140 мм)
IV. Сцены применения
Внутренние фидерные концы — коммерческие здания, заводские электрораспределительные помещения.
V. Транспортировка и установка
- Упаковка: 100 шт. в коробке.
- Установка: 4 болта, выполняется вручную за одну минуту.
