Нет. | Параметры |
Модель | КД-MJQ-2 |
Макс. Давление | 25МПа |
Длина масляной трубы | 10000 мм |
Емкость масляного бака | 50L |
Ход головки пистолета | 50 мм |
Толщина железа | 1,5 мм+1,5 мм |
Власть | 380 В переменного тока, 50–60 Гц , 4,5 кВт |

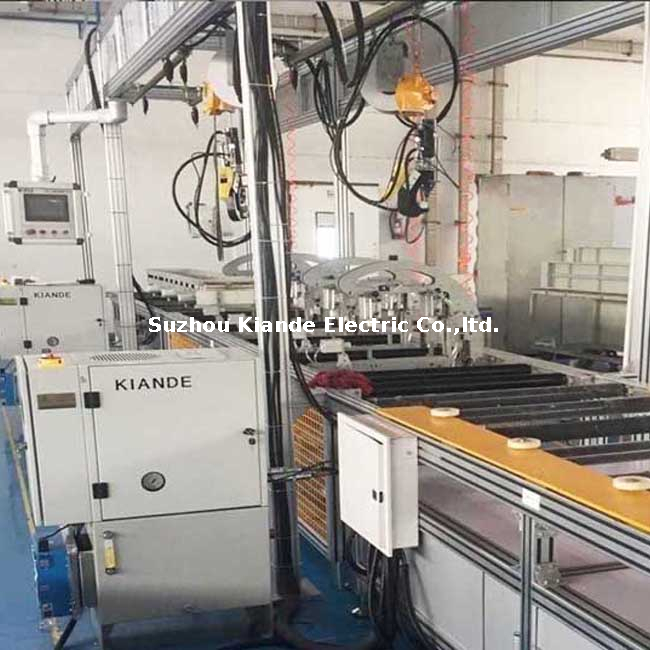

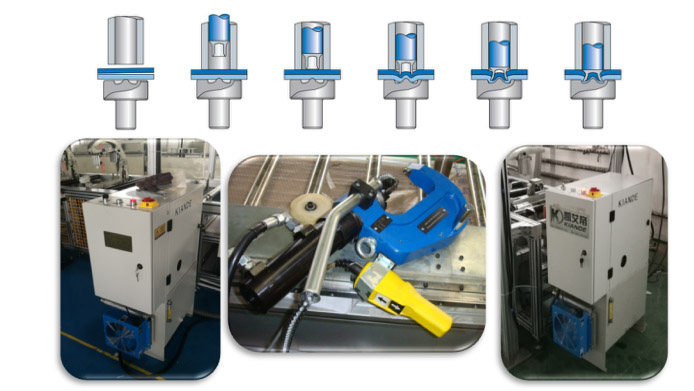

Гидравлический самопроникающий клепальный агрегат (SPR) тщательно разработан для операций сборки токопроводов среднего и высокого напряжения. Он легко прокалывает и соединяет алюминиевые листы толщиной до 3 мм без необходимости предварительного сверления. Когда гидравлический пресс срабатывает, заклепка из закаленной стали пробивает верхний слой алюминиевого листа и расширяется наружу внутри нижнего слоя, создавая нерушимое механическое соединение. Проведите рукой по нижней стороне готовой сборки, и вы почувствуете гладкую кнопку заподлицо, образованную расширяющейся заклепкой — физическое подтверждение идеально герметичного соединения, лишенного острых заусенцев или открытых краев. Этот процесс холодной штамповки исключает термическую деформацию и сохраняет целостность поверхностного покрытия, обеспечивая соединения исключительной прочностью на сдвиг и воздухонепроницаемостью. В результате собранные корпуса шинопроводов легко достигают строгих степеней защиты IP, необходимых в сложных промышленных условиях.
Устранив медленный и беспорядочный этап предварительного сверления, это оборудование значительно сокращает цикл крепления. При активации сверхмощный гидравлический силовой агрегат издает глубокий устойчивый шум, приводя в движение привод с огромной контролируемой силой. Этот высокочастотный непрерывный цикл многократно увеличивает производительность, одновременно значительно сокращая время ручного труда. Операторы испытывают плавное срабатывание с гашением вибрации, что напрямую связано с прочной, точно обработанной конструкцией машины.

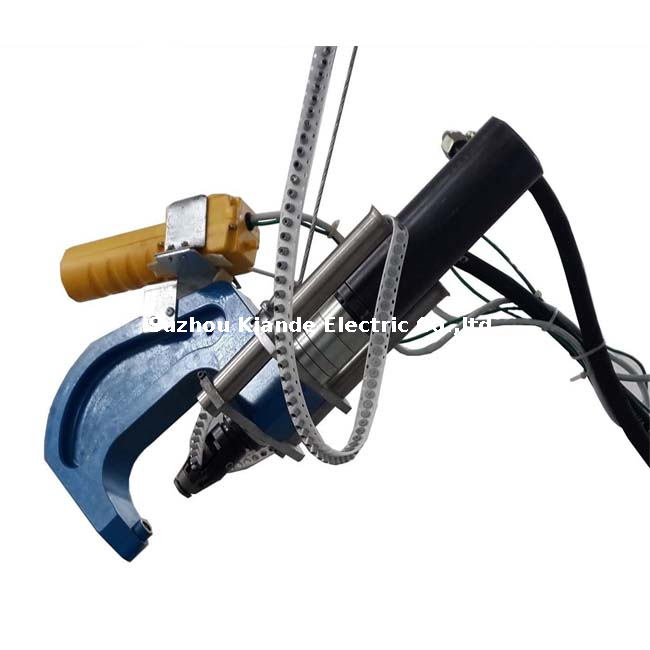

Машина, оснащенная мощной гидравлической станцией промышленного класса и матрицами из износостойкой легированной инструментальной стали, способна без сбоев выдерживать большие нагрузки и непрерывные промышленные смены. Безопасность и эргономика глубоко интегрированы в архитектуру конструкции. Двойной пусковой механизм с защитой от защемления, низкий рабочий шум и облегченный балансир подвески для клепального пистолета гарантируют, что операторы останутся в безопасности и не будут уставать на протяжении всей своей смены. Кроме того, глубина и размеры отверстия пистолетной головки С-образной рамы могут быть полностью адаптированы для работы со сложными профилями, нестандартными формами токопроводов и сильно ограниченными пространственными зазорами внутри тесных сборочных приспособлений.
Чтобы гарантировать безупречную производительность в каждом цикле, система может быть оснащена системой мониторинга давления и смещения в реальном времени. Эта интеллектуальная установка мгновенно обнаруживает любое отклонение от оптимальной кривой клепки, вызывая немедленную визуальную и звуковую сигнализацию о несоответствующих соединениях. Это обеспечивает абсолютную защиту от ошибок на сборочной линии и полную отслеживаемость данных для записей о качестве продукции.
Функция/Функция | Описание |
Метод клепки | Самопроникающая клепка (SPR), без предварительного отверстия, одноцикловое соединение |
Тип привода | Гидравлическая, стабильная сила ≥ 50 кН |
Подходящие материалы | Алюминиевый лист (макс. 3 мм) |
Тип заклепки | Полутрубчатый, алюминий или сталь, Ø 5,3 мм. |
Толщина стопки | Всего 3–6 мм (в зависимости от материала) |
Система управления | ПЛК + ЧМИ, ручной/полуавтоматический/полностью автоматический режимы |
Смена инструмента | Быстросменные матрицы для заклепок разных размеров и толщины. |
Приложения | Клепка корпусов токопроводов, крышек, муфт, алюминиевых рамок |
Производство шинопроводов среднего и высокого напряжения. Основное применение — структурное крепление алюминиевых корпусов для шинопроводов среднего и высокого напряжения. Метод холодного соединения гарантирует, что проводящие и защитные свойства корпуса остаются неизменными. В отличие от сварки, которая может оставить хрупкие зоны термического воздействия, процесс SPR сохраняет естественную гибкость и прочность алюминия, обеспечивая постоянную, виброустойчивую фиксацию, которая легко проходит строгие испытания на проникновение воды и пыли по стандарту IP68.
Распределение новой энергии: идеально подходит для сборки шинопроводов фотоэлектрических (PV) инверторов. Оборудование создает водонепроницаемое уплотнение, которое защищает чувствительную внутреннюю электронику от суровых внешних факторов окружающей среды, что является критически важным требованием в инфраструктуре возобновляемых источников энергии.
Сборка шинопровода ИБП для центров обработки данных: в центрах обработки данных, где надежность не подлежит обсуждению, этот клепальный станок гарантирует, что направляющие распределения питания ИБП собираются с абсолютной точностью, исключая риск ослабления болтов или сварочных брызг, которые могут вызвать катастрофические короткие замыкания.
Крепление корпуса токопровода железнодорожной тяги: изготовленные соединения могут выдерживать интенсивные, непрерывные вибрации, связанные с системами железнодорожного транспорта, обеспечивая долговременную структурную целостность тяговых линий электропередачи поездов.
Общие задачи по соединению металлов. Помимо шинопроводов, этот универсальный станок справляется с любыми задачами по соединению металлов, требующими сварных, безболтовых и идеально герметичных соединений. Он эффективно соединяет разнородные металлы, предварительно окрашенные листы и оцинкованные панели, не повреждая отделку.
Инвестиции в промышленное оборудование требуют уверенности в долгосрочной эксплуатационной стабильности. Мы предоставляем комплексную экосистему поддержки, специально разработанную для обеспечения бесперебойной работы ваших производственных линий. Наши услуги начинаются с комплексной установки оборудования на месте и тщательного ввода в эксплуатацию, гарантируя, что машина идеально откалибрована в соответствии с вашими конкретными профилями токопроводов и рабочей средой. Мы проводим тщательное практическое обучение операторов, охватывающее все вопросы: от ежедневного использования до планового технического обслуживания и протоколов безопасности. В случае возникновения каких-либо проблем наша техническая группа быстрого реагирования всегда готова свести к минимуму время простоя, опираясь на надежный склад запасных частей и расходных материалов. Это решение для клепки, подкрепленное долгосрочной гарантией, обеспечивает душевное спокойствие и стабильную прибыль от инвестиций в оборудование.
